Оптопара переменного тока 4-х канальная транзисторный выход постоянного тока
У поставщика
ПроизводительBroadcom
У поставщиков
386 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:386 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 123,45 |
| от 10 | 118,48 |
| от 20 | 113,69 |
| от 39 | 109,85 |
| от 78 | 107,74 |
Описание

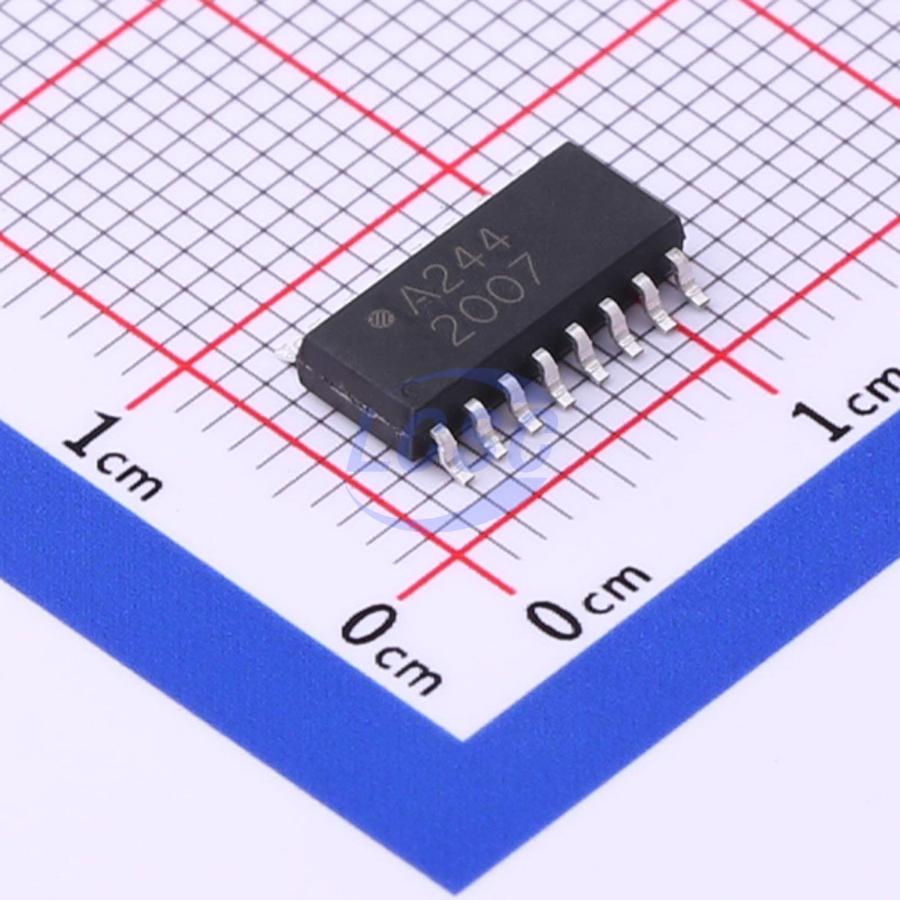

Оптопара ACPL-244-500E от Broadcom — это четырёхканальный оптрон с транзисторным выходом постоянного тока. Компонент выполнен в компактном корпусе SO-16 и поставляется на ленте в катушке. Подходит для гальванической развязки в промышленной автоматике и блоках управления.
Технические характеристики
| Корпус | SO-16 |
| Каналы | 4 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Описание | AC-input quad channel half-pitch phototransistor optocoupler |
| Артикул | ACPL-244-500E |
| Количество в катушке | 2000 pcs per reel |
| Соотв. RoHS | Да |
| Обратное напряжение | 6V |
| Одобр. безоп. | cUL, IEC/EN/DIN EN 60747-5-2 |
| Storage time typ | 25μs |
| Время включения тип. | 3μs |
| Ток коллектора | 50mA |
| Saturated ctr typ | 60% |
| Время выкл. тип. | 3μs |
| Размеры упаковки | 10.28mm x 7.00mm x 3.5mm (approx) |
| Turn on time typ 2 | 2μs |
| Макс. прямое напряжение | 1.4V |
| Типовое прямое напряжение | 1.2V |
| Макс. обратный ток | 10μA |
| Turn off time typ 2 | 40μs |
| Cutoff frequency typ | 80kHz |
| Pulse forward current | ±1A |
| Response time fall typ | 3μs |
| Response time rise typ | 2μs |
| Средний прямой ток | ±50mA |
| Температура пайки выводов | 260°C for 10 seconds |
| Общая рассеиваемая мощность | 170mW |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. паразитная емкость | 1pF |
| Floating capacitance typ | 0.6pF |
| Сопротивление изоляции мин. | 5x10^10Ω |
| Тип. сопр. изоляции | 1x10^11Ω |
| Terminal capacitance typ | 30pF |
| Напряжение коллектор-эмиттер | 80V |
| Common mode rejection typ | 10kV/μs |
| Emitter collector voltage | 7V |
| Диап. темп. хр. | -55~125°C |
| Темновой ток коллектора макс. | 100nA |
| Коэф. передачи макс. | 400% |
| Мин. коэфф. передачи тока | 20% |
| Диап. раб. темп. | -55~110°C |
| Описание (англ.) | Optocoupler AC-IN 4-CH Transistor DC-OUT |
| Response time test conditions | VCC=10V, IC=2mA, RL=100Ω |
| Saturated ctr test conditions | IF=±1mA, VCE=0.4V |
| Input output isolation voltage | 3000Vrms |
| Turn on time test conditions 2 | VCC=5V, IF=±16mA, RL=1.9kΩ |
| Forward voltage test conditions | IF=±20mA |
| Reverse current test conditions | VR=5V |
| Cutoff frequency test conditions | VCC=5V, IC=2mA, RL=100Ω |
| Led power dissipation per channel | 65mW |
| Floating capacitance test conditions | V=0, f=1MHz |
| Isolation resistance test conditions | DC500V, R.H. 40~60% |
| Terminal capacitance test conditions | V=0, f=1MHz |
| Common mode rejection test conditions | Ta=25°C, RL=470Ω, VCM=1.5kV(peak), IF=0mA, VCC=9V, Vnp=100mV |
| Collector dark current test conditions | VCE=48V, IF=0mA |
| Current transfer ratio test conditions | IF=±1mA, VCE=5V |
| Мин. напряжение пробоя коллектор-эмиттер | 80V |
| Collector power dissipation per channel | 100mW |
| Emitter collector breakdown voltage min | 7V |
| Напряжение насыщения коллектор-эмиттер макс. | 0.4V |
| Collector emitter breakdown test conditions | IC=0.5mA, IF=0mA |
| Emitter collector breakdown test conditions | IE=100μA, IF=0mA |
| Collector emitter saturation test conditions | IF=±8mA, IC=2.4mA |
