Оптопара одноканальная транзисторная выход постоянного тока
У поставщика
ПроизводительBroadcom
У поставщиков
2 486 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:2 486 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 30,83 |
| от 23 | 29,84 |
| от 46 | 28,47 |
| от 91 | 26,55 |
| от 181 | 24,47 |
Описание

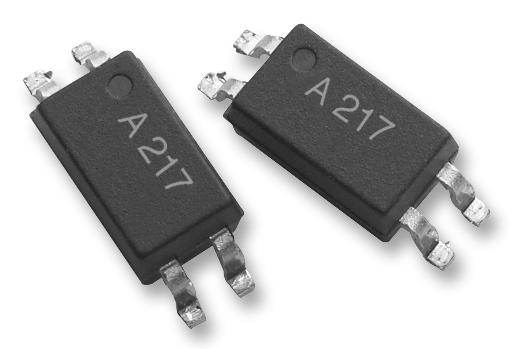

Оптопара ACPL-217-50AE от Broadcom — одноканальный транзисторный оптрон с выходом постоянного тока. Компонент выпускается в компактном корпусе SO-4 и поставляется на ленте в катушке для автоматизированного монтажа. Подходит для гальванической развязки цепей в промышленной автоматике и блоках питания.
Технические характеристики
| Rank | A |
| RoHS | RoHS 6 fully compliant |
| Корпус | SO-4 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Тип входа | DC |
| Описание | DC-input single channel half-pitch phototransistor optocoupler |
| Тип выхода | phototransistor |
| Артикул | ACPL-217-50AE |
| Тип. время спада | 3μs |
| Тип. время нарастания | 2μs |
| Сертификаты | UL1577, cUL, IEC/EN/DIN EN 60747-5-2 |
| Обратное напряжение | 6V |
| Storage time typ | 25μs |
| Время включения тип. | 3μs |
| Ток коллектора | 50mA |
| Напр. изоляции | 3000Vrms |
| Время выкл. тип. | 3μs |
| Turn on time 2 typ | 2μs |
| Макс. прямое напряжение | 1.4V |
| Типовое прямое напряжение | 1.2V |
| Макс. обратный ток | 10μA |
| Темп. хранения | -55 to 125°C |
| Turn off time 2 typ | 40μs |
| Cutoff frequency typ | 80kHz |
| Terminal capacitance | 30pF |
| Forward current pulse | 1A |
| Led power dissipation | 65mW |
| Раб. температура | -55 to 110°C |
| Current transfer ratio | 80% to 160% at IF=5mA, VCE=5V |
| Forward current average | 50mA |
| Температура пайки выводов | 260°C for 10 seconds |
| Общая рассеиваемая мощность | 200mW |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. паразитная емкость | 1pF |
| Floating capacitance typ | 0.6pF |
| Сопротивление изоляции мин. | 5e10Ω |
| Напряжение коллектор-эмиттер | 80V |
| Emitter collector voltage | 7V |
| Темновой ток коллектора макс. | 100nA |
| Мощн. коллектора | 150mW |
| Описание (англ.) | Optocoupler DC-IN 1-CH Transistor DC-OUT |
| Common mode rejection voltage typ | 10kV/μs |
| Current transfer ratio min general | 50% |
| Saturated current transfer ratio typ | 100% |
| Мин. напряжение пробоя коллектор-эмиттер | 80V |
| Emitter collector breakdown voltage min | 7V |
| Напряжение насыщения коллектор-эмиттер макс. | 0.4V |
