Оптопара транзисторная одноканальная 3кВ
У поставщика
ПроизводительBroadcom
У поставщиков
9 831 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:9 831 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 29,99 |
| от 199 | 27,69 |
| от 398 | 26,15 |
| от 796 | 24,81 |
| от 1 591 | 23,90 |
Описание

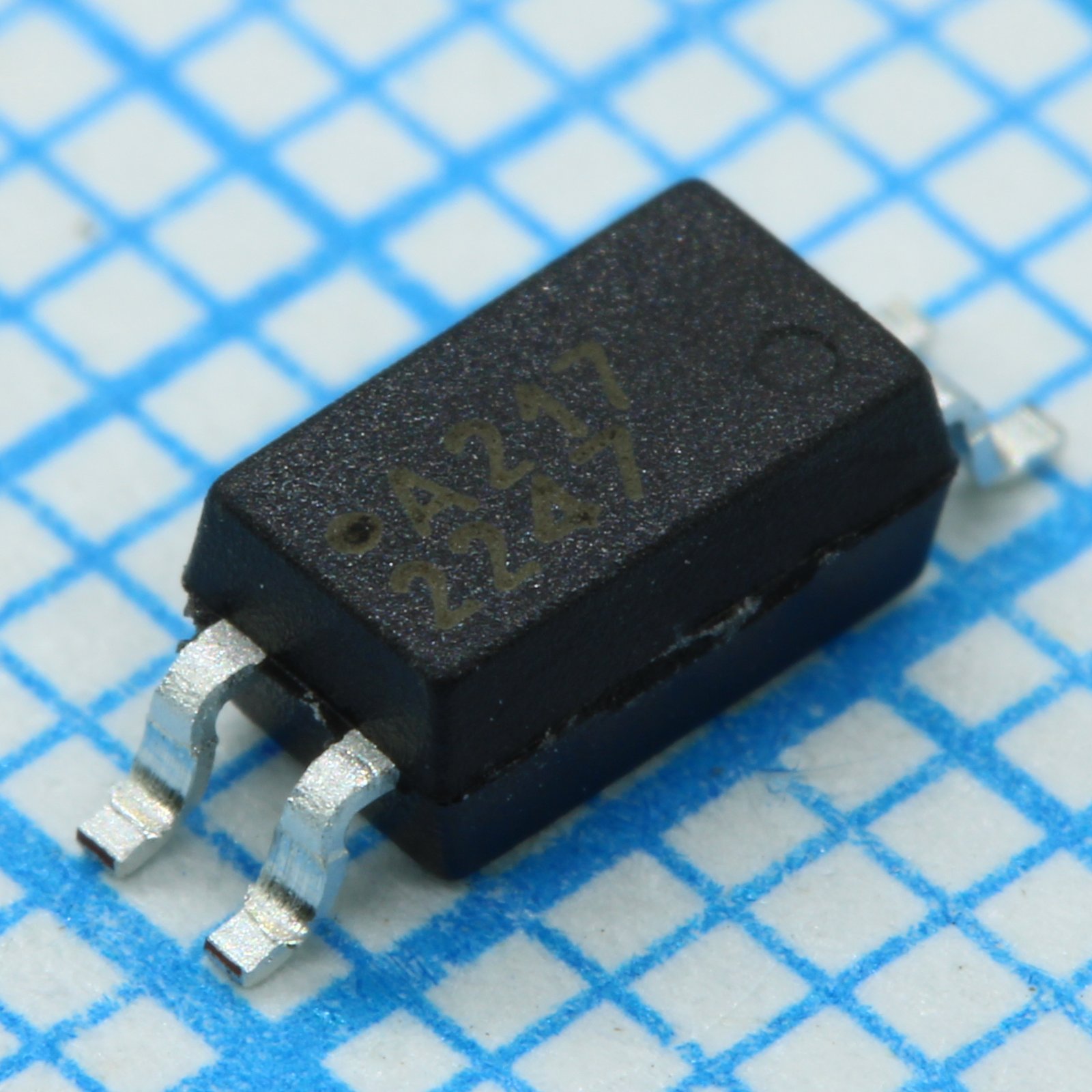

Оптопара транзисторная одноканальная ACPL-217-500E от Broadcom. Изоляция 3 кВ, компактный корпус для поверхностного монтажа. Подходит для гальванической развязки в блоках питания и промышленной автоматике.
Технические характеристики
| Ctr max | 600% |
| Ctr min | 50% |
| Корпус | SO-4 |
| Каналы | 1 |
| Ctr rank | 0 |
| Тип монтажа | SMD |
| Упаковка | Tape & Reel |
| Кол-во выводов | 4 |
| Тип входа | DC |
| Описание | DC Input, Half-Pitch Phototransistor Optocoupler |
| Ориентация | 0 degrees |
| Тип выхода | Phototransistor |
| Артикул | ACPL-217-500E |
| Корпус | SO-4 |
| Saturated ctr | 100% |
| Ctr rank range | 50% < CTR < 600% |
| Соотв. RoHS | Да |
| Одобр. безоп. | cUL, IEC/EN/DIN EN 60747-5-2 |
| Storage time typ | 25us |
| Время включения тип. | 3us |
| Описание | Transistor Output Optocouplers 3000Vrms 50% CTR |
| Напр. изоляции | 3000Vrms |
| Кол-во на катушке | 3000 pcs per reel |
| Время выкл. тип. | 3us |
| Ctr test conditions | IF=5mA, VCE=5V |
| Макс. прямое напряжение | 1.4V |
| Типовое прямое напряжение | 1.2V |
| Макс. обратный ток | 10uA |
| Макс. обратное напряжение | 6V |
| Cutoff frequency typ | 80kHz |
| Turn on time alt typ | 2us |
| Макс. ток коллектора | 50mA |
| Turn off time alt typ | 40us |
| Isolation voltage note | AC for 1min, R.H. 40~60% |
| Response time fall typ | 3us |
| Response time rise typ | 2us |
| Температура пайки выводов | 260C for 10 seconds |
| Макс. темп. хр. | 125C |
| Мин. темп. хр. | -55C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. паразитная емкость | 1pF |
| Floating capacitance typ | 0.6pF |
| Сопротивление изоляции мин. | 5x10^10 Ohm |
| Тип. сопр. изоляции | 1x10^11 Ohm |
| Terminal capacitance typ | 30pF |
| Led power dissipation max | 65mW |
| Макс. раб. темп. | 110C |
| Мин. раб. темп. | -55C |
| Pulse forward current max | 1A |
| Темновой ток коллектора макс. | 100nA |
| Average forward current max | 50mA |
| Макс. общая рассеиваемая мощность | 200mW |
| Storage time test conditions | VCC=5V, IF=16mA, RL=1.9k Ohm |
| Turn on time test conditions | VCC=10V, IC=2mA, RL=100 Ohm |
| Описание (англ.) | DC Input, Half-Pitch Phototransistor Optocoupler |
| Макс. напр. К-Э | 80V |
| Макс. Uэк | 7V |
| Saturated ctr test conditions | IF=1mA, VCE=0.4V |
| Turn off time test conditions | VCC=10V, IC=2mA, RL=100 Ohm |
| Макс. Pк | 150mW |
| Forward voltage test conditions | IF=20mA |
| Reverse current test conditions | VR=5V |
| Cutoff frequency test conditions | VCC=5V, IC=2mA, RL=100 Ohm |
| Turn on time alt test conditions | VCC=5V, IF=16mA, RL=1.9k Ohm |
| Common mode rejection voltage typ | 10kV/us |
| Turn off time alt test conditions | VCC=5V, IF=16mA, RL=1.9k Ohm |
| Response time fall test conditions | VCC=10V, IC=2mA, RL=100 Ohm |
| Response time rise test conditions | VCC=10V, IC=2mA, RL=100 Ohm |
| Floating capacitance test conditions | V=0, f=1MHz |
| Isolation resistance test conditions | DC500V, R.H. 40~60% |
| Terminal capacitance test conditions | V=0, f=1MHz |
| Common mode rejection test conditions | Ta=25C, RL=470 Ohm, VCM=1.5kV(peak), IF=0mA, VCC=9V, Vnp=100mV |
| Collector dark current test conditions | VCE=48V, IF=0mA |
| Мин. напряжение пробоя коллектор-эмиттер | 80V |
| Emitter collector breakdown voltage min | 7V |
| Напряжение насыщения коллектор-эмиттер макс. | 0.4V |
| Collector emitter breakdown voltage test conditions | IC=0.5mA, IF=0mA |
| Emitter collector breakdown voltage test conditions | IE=100uA, IF=0mA |
| Collector emitter saturation voltage test conditions | IF=8mA, IC=2.4mA |
