Оптопара переменного тока одноканальная транзисторный выход постоянного тока
У поставщика
ПроизводительBroadcom
У поставщиков
1 218 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 218 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 74,08 |
| от 18 | 72,68 |
| от 36 | 70,82 |
| от 71 | 68,20 |
| от 142 | 65,00 |
Описание

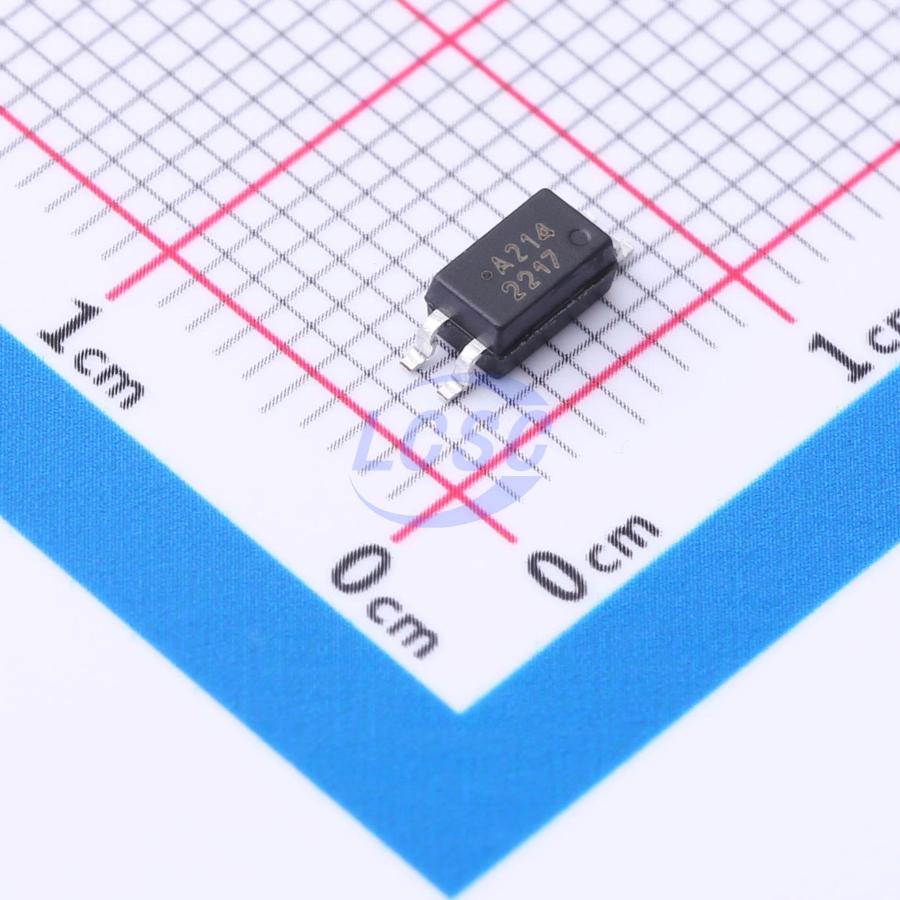

Оптопара ACPL-214-500E от Broadcom с транзисторным выходом постоянного тока. Компонент выполнен в компактном корпусе SO-4 и поставляется на ленте в катушке. Обеспечивает гальваническую развязку для цепей переменного тока. Применяется в промышленной автоматике и блоках питания.
Технические характеристики
| Корпус | SO-4 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Кол-во выводов | 4 |
| Тип входа | AC |
| Описание | AC-input single channel half-pitch phototransistor optocoupler |
| Тип выхода | phototransistor |
| Артикул | ACPL-214-500E |
| Соотв. RoHS | Да |
| Одобр. безоп. | UL, cUL, IEC/EN/DIN EN 60747-5-2 |
| Напр. изоляции | 3000Vrms |
| Saturated ctr typ | 100% |
| Макс. прямое напряжение | 1.4V |
| Типовое прямое напряжение | 1.2V |
| Storage time TS typ | 25μs |
| Cutoff frequency typ | 80kHz |
| Turn on time tON typ | 2μs |
| Turn on time ton typ | 3μs |
| Макс. ток коллектора | 50mA |
| Response time fall typ | 3μs |
| Response time rise typ | 2μs |
| Turn off time tOFF typ | 40μs |
| Turn off time toff typ | 3μs |
| Температура пайки выводов | 260°C for 10 seconds |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. паразитная емкость | 1pF |
| Floating capacitance typ | 0.8pF |
| Сопротивление изоляции мин. | 5e10Ω |
| Тип. сопр. изоляции | 1e11Ω |
| Terminal capacitance typ | 60pF |
| Common mode rejection typ | 10kV/μs |
| Led power dissipation max | 65mW |
| Макс. раб. темп. | 110°C |
| Мин. раб. темп. | -55°C |
| Pulse forward current max | ±1A |
| Темновой ток коллектора макс. | 100nA |
| Коэф. передачи макс. | 400% |
| Мин. коэфф. передачи тока | 20% |
| Длительность испытания изоляции, с | 1 minute |
| Average forward current max | ±50mA |
| Storage time test condition | VCC=5V, IF=16mA, RL=1.9kΩ |
| Макс. общая рассеиваемая мощность | 200mW |
| Turn on time test condition | VCC=5V, IF=16mA, RL=1.9kΩ |
| Saturated ctr test condition | IF=±1mA, VCE=0.4V |
| Turn off time test condition | VCC=5V, IF=16mA, RL=1.9kΩ |
| Описание (англ.) | Optocoupler AC-IN 1-CH Transistor DC-OUT |
| Макс. напр. К-Э | 80V |
| Макс. Uэк | 7V |
| Условия измерения прямого напряжения | IF=±20mA |
| Макс. Pк | 150mW |
| Cutoff frequency test condition | VCC=5V, IC=2mA, RL=100Ω |
| Response time fall test condition | VCC=10V, IC=2mA, RL=100Ω |
| Response time rise test condition | VCC=10V, IC=2mA, RL=100Ω |
| Floating capacitance test condition | V=0, f=1MHz |
| Isolation resistance test condition | DC500V, RH 40-60% |
| Terminal capacitance test condition | V=0, f=1MHz |
| Common mode rejection test condition | Ta=25°C, RL=470Ω, VCM=1.5kV(peak), IF=0mA, VCC=9V, Vnp=100mV |
| Collector dark current test condition | VCE=48V, IF=0mA |
| Current transfer ratio test condition | IF=±1mA, VCE=5V |
| Мин. напряжение пробоя коллектор-эмиттер | 80V |
| Emitter collector breakdown voltage min | 7V |
| Напряжение насыщения коллектор-эмиттер макс. | 0.4V |
| Collector emitter breakdown test condition | IC=0.5mA, IF=0mA |
| Emitter collector breakdown test condition | IE=100μA, IF=0mA |
| Collector emitter saturation test condition | IF=±8mA, IC=2.4mA |
