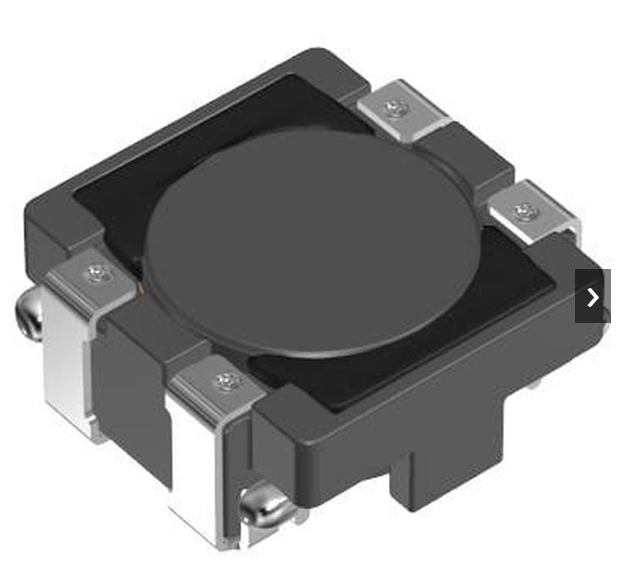

Фильтр сетевой ACM4520V-142-2P-T00
У поставщика
У поставщиков
2 282 шт.
Цены поставщиков
Склад 10
В наличии:2 280 шт.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,36 |
Склад 7
В наличии:2 шт
Цена по запросуОписание
Сетевой фильтр TDK ACM4520V-142-2P-T00 — это SMD компонент для подавления синфазных помех в компактном корпусе 4520. Рассчитан на напряжение до 50 В и ток до 1,0 А при 125°C, сопротивление постоянному току не превышает 0,08 Ом. Соответствует стандарту AEC-Q200. Применяется в автомобильной электронике для защиты линий питания информационно-развлекательных систем.
Технические характеристики
| Тип | common_mode_filter |
| Серия | ACM-V |
| Вес | 0.138 g |
| Корпус | 4520 |
| Тип монтажа | SMD |
| Упаковка | tape_and_reel |
| Соответствие | [ "AEC-Q200", "RoHS", "Halogen-free", "Lead-free" ] |

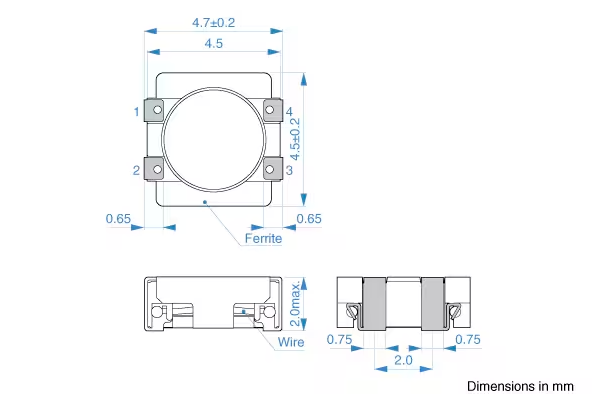

| Размеры | 4.7×4.5×2.0 mm |
| Применение | automotive power line for infotainment |
| Артикул | ACM4520V-142-2P-T00 |
| Кол-во линий | 2 |
| Кол-во в упаковке | 800 pcs/reel |
| Rated voltage max | 50 V |
| Профиль пайки | reflow, peak 245°C |
| Dc resistance max 1 line | 0.08 Ω |
| Measurement equipment ir | Keysight 4339A |
| Мин. сопротивление изоляции | 10 MΩ |
| Measurement equipment dcr | Keysight 4338A |
| Rated current max at 125c | 1.0 A |
| Диап. темп. хр. | -40 to +125 °C |
| Диап. раб. темп. | -40 to +125 °C |
| Measurement equipment impedance | Keysight 4991A |
| Common mode impedance min 100mhz | 1000 Ω |
| Common mode impedance typ 100mhz | 1400 Ω |
