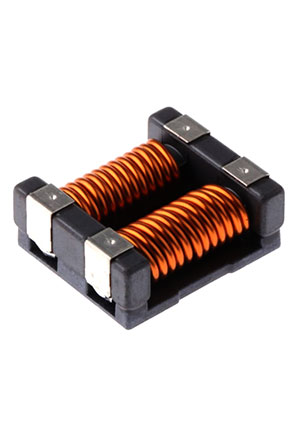

ACM1513-551-2PL-TLHF, фильтр синфазный 550 Ом 10А
У поставщика
ПроизводительTDK EPCOS
У поставщиков
740 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:740 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 152,95 |
| от 10 | 152,95 |
Описание
Синфазный фильтр TDK EPCOS ACM1513-551-2PL-TLHF подавляет электромагнитные помехи на частоте 100 МГц. Компонент рассчитан на ток до 10 А и напряжение до 50 В, выполнен в SMD-корпусе ACM1513 с сопротивлением постоянному току всего 4 мОм на линию. Применяется в импульсных источниках питания и промышленной автоматике для защиты цепей от высокочастотных наводок.
Технические характеристики
| Вес | 3.14 g |
| Тип монтажа | SMD |
| Частота | 100 MHz |
| Размеры | 15.0 x 13.0 x 6.0 mm |
| Тип корпуса | ACM1513 |
| Сопротивление DC | 4 mΩ max per line |
| Ток, А | 10 |
| Ном. напряжение | 50 V max |
| Кол-во линий | 2 |
| Тип корпуса | tape and reel |
| Кол-во в упаковке | 500 pcs/reel |
| Описание | Common Mode Chokes / Filters 550ohms 10A 0.004ohm Common Mode Filter |
| Профиль пайки | reflow, peak 245°C |
| Common mode impedance | 550 Ω (typ) at 100 MHz |
| Сопр. изоляции | 10 MΩ min |
| Диап. темп. хр. | -40 to +85 °C |
| Диап. раб. темп. | -40 to +85 °C |
