Документация
Датчик тока 100A, 1000:1, 50/60Hz, 1 обмотка
У поставщика
ПроизводительTALEMA
У поставщиков
250 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:250 шт
Срок поставки: до недели
Норм. уп.: 25
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 688,89 |
| от 2 | 1 609,93 |
| от 4 | 1 545,61 |
| от 7 | 1 497,86 |
| от 13 | 1 462,35 |
Описание

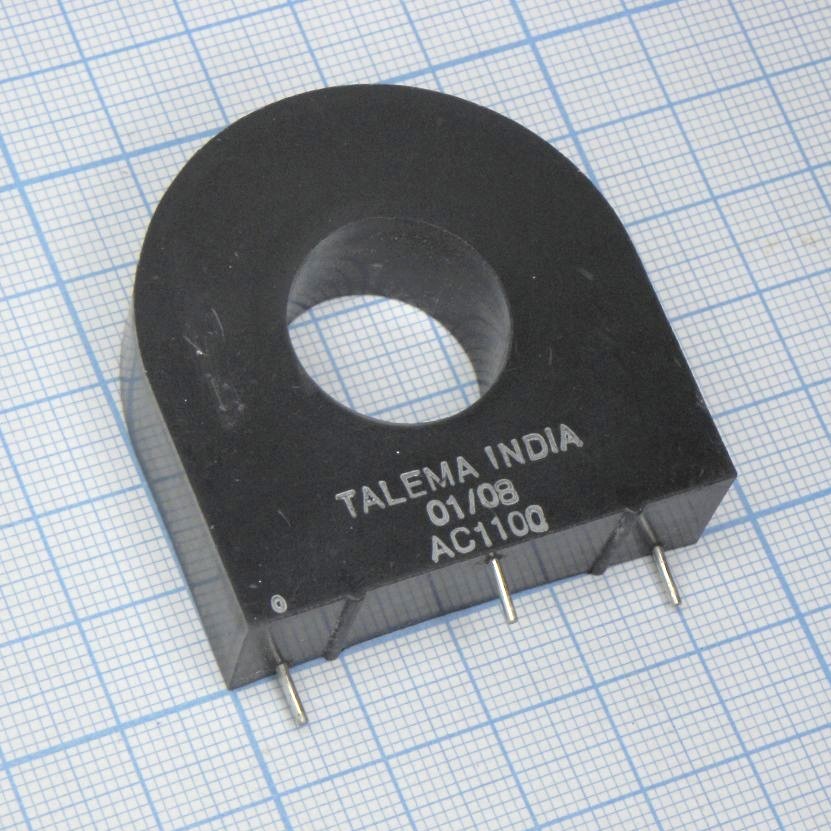

Датчик тока TALEMA AC-1100 рассчитан на номинальный ток 100 А и предназначен для работы в сетях переменного тока частотой 50/60 Гц. Коэффициент трансформации составляет 1000:1, что позволяет использовать его для точного измерения и контроля тока в цепях. Компактный трансформатор тока применяется в промышленной автоматике и системах мониторинга электропитания.
Технические характеристики
| Type | Non-Invasive (Solid Core) |
| Вес | 80grams |
| Корпус | модуль |
| Тип монтажа | THT |
| Частота | 50/60Hz |
| Клеммы | Pins Ø1.0mm |
| Допуск | ±0.2mm |
| Размеры | 44.50 x 35.56 x 14.30mm |
| Encapsulant | Epoxy |
| Длина вывода | 5±1mm |
| Шаг выводов | 10.16mm |
| Коэфф. трансформации | 1000:1 |
| Горючесть | UL94-VO |
| Диаметр штыря | Ø1.016mm |
| Current Ratio | 1000:1 |
| Mounting Type | Through Hole |
| Материал корпуса | Поликарбонат |
| Сопротивление DC | 21.3ohms |
| Сертификаты | ISO-9001:2000, TS-16949:2002, ISO-14001:2004 |
| Внутренний диаметр | Ø19.05mm |
| Вых. напряжение | 10V |
| Соотв. RoHS | Да |
| Frequency Range | 50/60Hz |
| Size / Dimension | 1.752" L x 0.563" W (44.50mm x 14.30mm) |
| Описание | CURR SENSE XFMR 100A T/H |
| Termination Style | PC Pin |
| DC Resistance (DCR) | 21.3Ohm |
| Primary current max | 250A |
| Terminating resistor | 100 ohms |
| Примечание | 100A, 1000:1, 50/60Hz |
| Current Rating (Amps) | 100 A |
| Height - Seated (Max) | 1.752" (44.50mm) |
| Сопр. изоляции | 100megohms min |
| Output current at 100a | 100mA |
| Primary current nominal | 100A |
| Тип упаковки | Palette (палетта) |
| Диап. темп. хр. | -55°C to +130°C |
| Описание (англ.) | Current Sensor 100A, 1000:1, 50/60Hz |
| Рабочая температура среды | 20°C |
| Volt per amp ratio 10a 100ohm | 0.0986V/A |
| Volt per amp ratio 100a 100ohm | 0.100V/A |
| Диэлектрическая прочность | 4KVrms |
| Рабочая температура | xInd |
