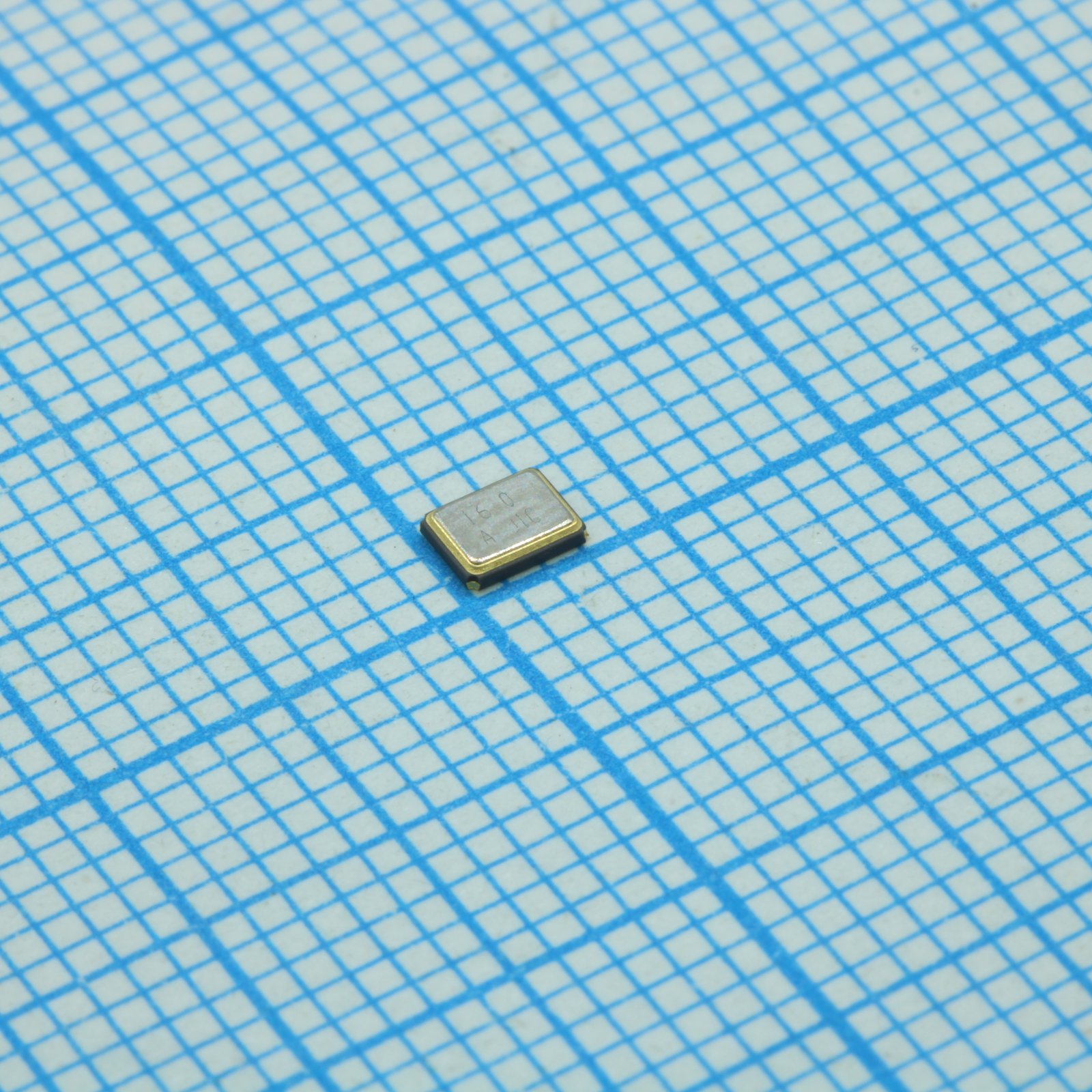

Резонатор кварцевый сверхминиатюрный серия ABM8 16МГц ±20 ppm 18 пФ -20....+70°С
У поставщика
ПроизводительABRACON
У поставщиков
415 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:415 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 38,61 |
| от 56 | 35,24 |
| от 112 | 32,48 |
| от 223 | 30,38 |
| от 445 | 28,82 |
Описание
Кварцевый резонатор ABRACON серии ABM8 на 16 МГц выполнен в сверхминиатюрном корпусе 3,2x2,5x0,8 мм. Отличается стабильностью ±20 ppm и нагрузочной ёмкостью 18 пФ, работает в диапазоне от -20 до +70 °С. Подходит для портативной и встраиваемой электроники, где требуется высокая точность тактовой частоты.
Технические характеристики
| Pb | Соответствует |
| RoHS | Соответствует |
| Старение | ±3 ppm first year |
| Высота | 0.80mm max |
| Reflow | Suitable for RoHS reflow |
| Серия | ABM8 |
| Корпус | QSMD3.2x2.5x0.8 |
| Тип монтажа | SMD |
| Частота | 16.000MHz |
| Упаковка | насыпью |
| Размеры | 3.2 x 2.5 x 0.8mm |
| Описание | Ultra Miniature Ceramic SMD Crystal |
| Уровень возбуждения | 10 µW to 100 µW |
| Operation mode | Fundamental |
| Диап. частот | 10.000MHz to 125.000MHz |
| Нагрузочная ёмкость | 18 pF |
| Шунтирующая емкость | 7.0 pF |
| Стабильность частоты | ±20 ppm |
| Допуск частоты | ±20 ppm |
| Темп. хранения | -55°C to +125°C |
| Сопр. изоляции | 500 MΩ min @100Vdc ±15V |
| Раб. температура | -20°C to +70°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| ЭПС | 70 Ω max |
| Описание (англ.) | 16 MHz В±20 ppm 18 pF -20 to +70 В°C Ultra Miniature Ceramic Crystal |
