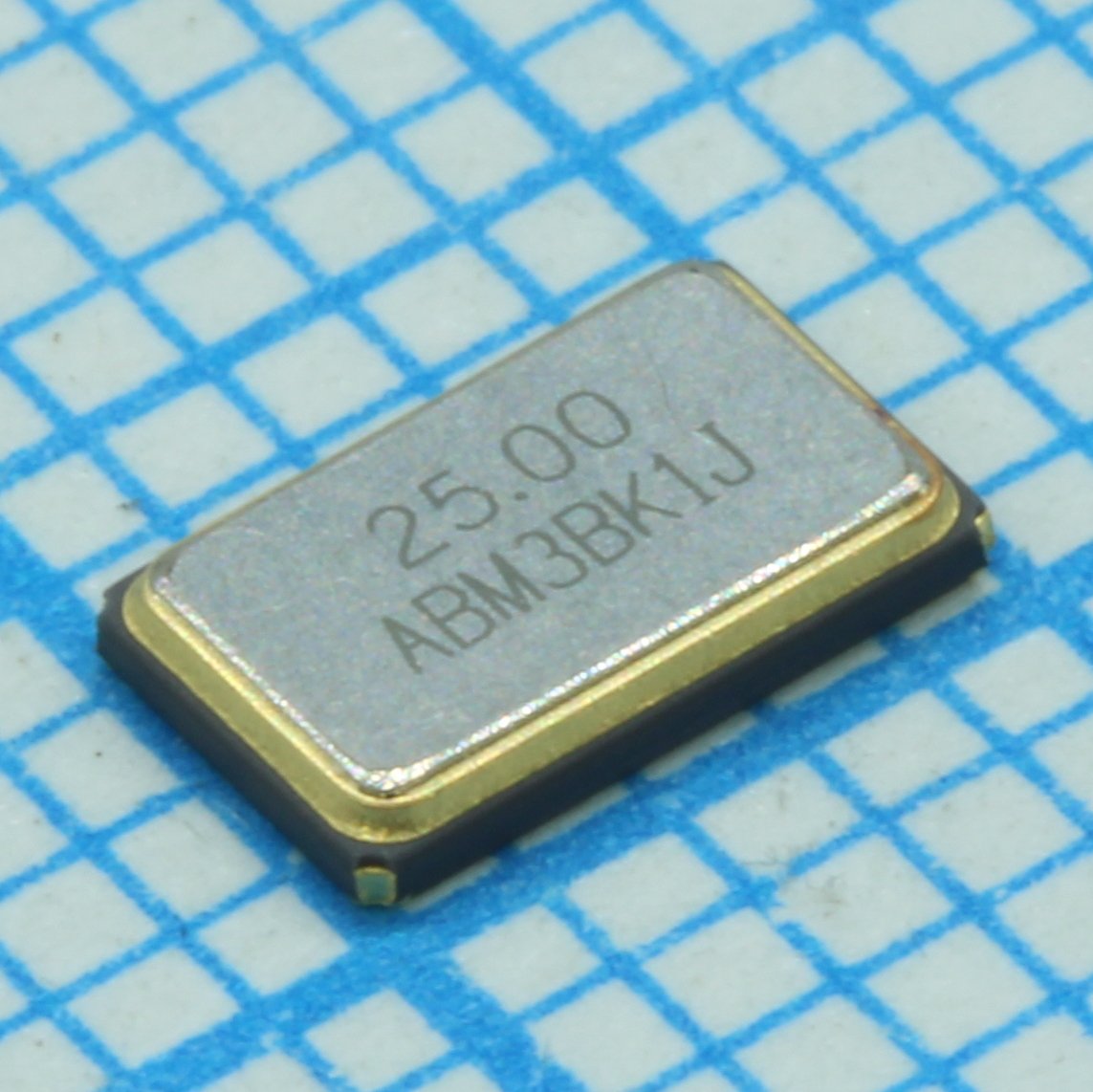

Резонатор кварцевый 25.0МГц 10 ppm 10 пФ -10°С...+60°С
У поставщика
ПроизводительABRACON
У поставщиков
794 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:794 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 55,67 |
| от 42 | 51,13 |
| от 83 | 47,43 |
| от 166 | 44,63 |
| от 331 | 42,55 |
Описание
Кварцевый резонатор ABRACON на 25 МГц с точностью ±10 ppm. Ёмкость нагрузки — 10 пФ, корпус SMD 5.0x3.2x1.1 мм, рабочая температура от -10 до +60 °C. Применяется в тактовых генераторах, микроконтроллерах и измерительных устройствах.
Технические характеристики
| Pb | Pb |
| RoHS | Соответствует |
| Высота | 1.1mm max |
| Серия | ABM3B |
| Корпус | QSMD5.0x3.2x1.1 |
| Тип монтажа | SMD |
| Tape reel | T=1000pcs Tape and reel, T2=250pcs Tape and reel |
| Custom esr | Please contact ABRACON for Custom ESR values under 6pF other than standard |
| Размеры | 5.0 X 3.2 X 1.1mm |
| Chamfer pin | #1 (Default), #4 (See Note) |
| Описание | CERAMIC SMD CRYSTAL |
| Уровень возбуждения | 100 µW max., 10 µW typical |
| Артикул | ABM3B |
| Производитель | ABRACON |
| Height option | 0.8mm max |
| Operation mode | Fundamental or 3rd overtone |
| Packaging bulk | насыпью |
| Профиль оплавления | см. технический паспорт |
| Load capacitance cl | 18 pF (see options) |
| Темп. хранения | -40°C to +85°C |
| Shunt capacitance c0 | 7 pF max. |
| Сопр. изоляции | 500 MΩ min at 100Vdc ±15V |
| Раб. температура | -10°C to +60°C (see options) |
| Operating temp options | E: 0°C ~ +70°C, B: -20°C ~ +70°C, C: -30°C ~ +70°C, N: -30°C ~ +85°C, D: -40°C ~ +85°C, J: -40°C ~ +105°C, K: -40°C ~ +125°C, L: -55°C ~ +125°C |
| Packaging tape reel 1k | 1k pcs per reel |
| Aging first year at 25c | ±5ppm max. |
| Packaging tape reel 250 | 250 pcs per reel |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Load capacitance options | 6 to 32pF or S for Series |
| Frequency tolerance at 25c | ±50 ppm max. (see options) |
| Esr 8 000 to 9 999 mhz fund | 200Ω |
| Frequency range fundamental | 8.0MHz - 50.0MHz |
| Frequency stability options | U: ±10 ppm, G: ±15 ppm, X: ±20 ppm, W: ±25 ppm, Y: ±30 ppm, H: ±35 ppm, Z: ±100 ppm |
| Frequency tolerance options | 1: ±10 ppm, 7: ±15 ppm, 2: ±20 ppm, 3: ±25 ppm, 4: ±30 ppm |
| ЭПС | See table 1 |
| Frequency range 3rd overtone | 50.1MHz - 125MHz |
| Описание (англ.) | Quartz Crystal Resonator 25 MHz В±10 ppm 10 pF -10 to +60 В°C |
| Esr 10 000 to 11 999 mhz fund | 100Ω |
| Esr 12 000 to 15 999 mhz fund | 70Ω |
| Esr 16 000 to 50 000 mhz fund | 50Ω |
| Esr 50 001 to 80 000 mhz 3rd ot | 60Ω |
| Esr 80 001 to 125 000 mhz 3rd ot | 80Ω |
| Рабочая температура | -10...+60C |
| Frequency stability over operating temperature | ±50 ppm max. (see options) |
