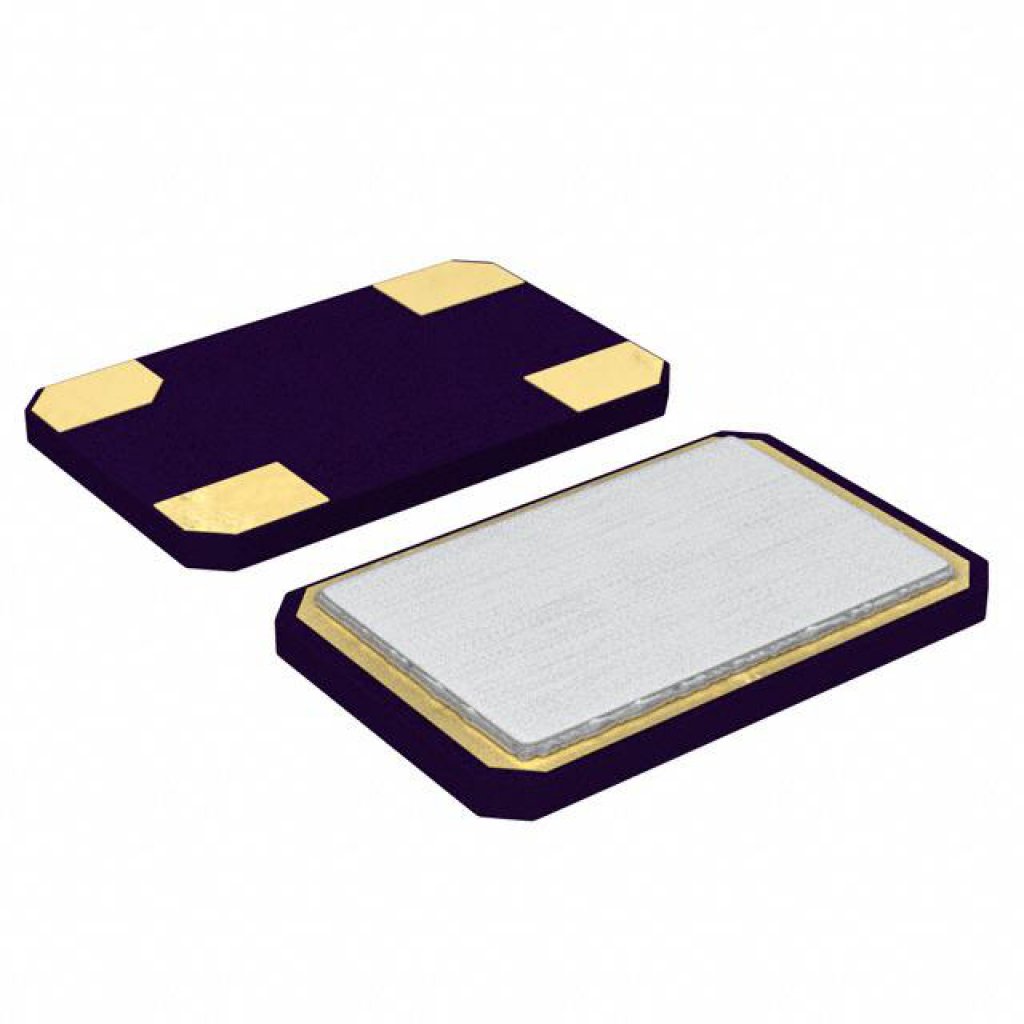

Резонатор кварцевый 16 МГц 20 ppm 18 пФ -20°С...+70°С
У поставщика
ПроизводительABRACON
У поставщиков
3 307 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:3 307 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 34,07 |
| от 110 | 31,26 |
| от 219 | 29,03 |
| от 437 | 27,08 |
| от 1 000 | 25,77 |
Описание
Кварцевый резонатор на 16 МГц от ABRACON. Модель обеспечивает стабильность частоты ±20 ppm и рассчитана на нагрузочную ёмкость 18 пФ. Выполнен в компактном корпусе 5.0x3.2 мм для поверхностного монтажа, работает в диапазоне температур от -20 до +70 °C. Применяется в микроконтроллерных схемах, промышленной автоматике и бытовой электронике.
Технические характеристики
| Pb | Соответствует |
| RoHS | Соответствует |
| Высота | 1.1mm max (ABM3B), 0.8mm max (ABM3B1) |
| Reflow | Suitable for reflow |
| Серия | ABM3B |
| Options | Высота: 1: 0.8mm max; Blank: 1.1mm max; Упаковка: T: 1k pcs per reel; T2: 250 pcs per reel; Blank: насыпью; Custom esr: R□ Specify a value in Ω (e.g.: R40); Freq stability: G: ±15 ppm; H: ±35 ppm; U: ±10 ppm; W: ±25 ppm; X: ±20 ppm; Y: ±30 ppm; Z: ±100 ppm; Freq tolerance: 1: ±10 ppm; 2: ±20 ppm; 3: ±25 ppm; 4: ±30 ppm; 7: ±15 ppm; Operating temp: B: -20°C ~ +70°C; C: -30°C ~ +70°C; D: -40°C ~ +85°C; E: 0°C ~ +70°C; J: -40°C ~ +105°C; K: -40°C ~ +125°C; L: -55°C ~ +125°C; N: -30°C ~ +85°C; Нагрузочная ёмкость: Please specify CL(6 to 32pF) in pF or S for Series |
| Корпус | QSMD5.0x3.2x1.1 |
| Тип монтажа | SMD |
| Частота | 16.000MHz |
| Упаковка | Bulk, T: 1k pcs per reel, T2: 250 pcs per reel |
| Размеры | 5.0 X 3.2 X 1.1mm |
| Chamfer pin | #1 (Default), #4 (See Note) |
| Описание | CERAMIC SMD CRYSTAL |
| Уровень возбуждения | 100 µW max., 10 µW typical |
| Артикул | ABM3B |
| Применение | Cellular telephones, Pagers, Communication and Test equipment, High Density applications, PCMCIA and wireless applications |
| Производитель | ABRACON |
| Seam sealing | Да |
| Operation mode | Fundamental or 3rd overtone |
| Диап. частот | 8.0MHz - 125MHz |
| Вариант упаковки | T: 1k pcs per reel |
| Допуск частоты | ±20 ppm |
| Load capacitance cl | 18 pF (see options) |
| Part number example | ABM3B-16.000MHZ-B2-T |
| Темп. хранения | -40°C to +85°C |
| Shunt capacitance c0 | 7 pF max. |
| Сопр. изоляции | 500 MΩ min at 100Vdc ±15V |
| Раб. температура | -10°C to +60°C (see options) |
| Aging first year at 25c | ±5ppm max. |
| Load capacitance option | 18 pF |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Tight stability available | Да |
| Frequency tolerance at 25c | ±50 ppm max. (see options) |
| Esr 8 000 to 9 999 mhz fund | 200 Ω max |
| Frequency range fundamental | 8.0MHz - 50.0MHz |
| ЭПС | See table 1 |
| Frequency range 3rd overtone | 50.1MHz - 125MHz |
| Operating temperature option | -20°C ~ +70°C |
| Описание (англ.) | Quartz Crystal Resonator 16 MHz В±20 ppm 18 pF -20 to +70 В°C |
| Esr 10 000 to 11 999 mhz fund | 100 Ω max |
| Esr 12 000 to 15 999 mhz fund | 70 Ω max |
| Esr 16 000 to 50 000 mhz fund | 50 Ω max |
| Esr 50 001 to 80 000 mhz 3rd ot | 60 Ω max |
| Esr 80 001 to 125 000 mhz 3rd ot | 80 Ω max |
| Рабочая температура | -20°C ~ 70°C |
| Frequency stability over operating temperature | ±50 ppm max. (see options) |
