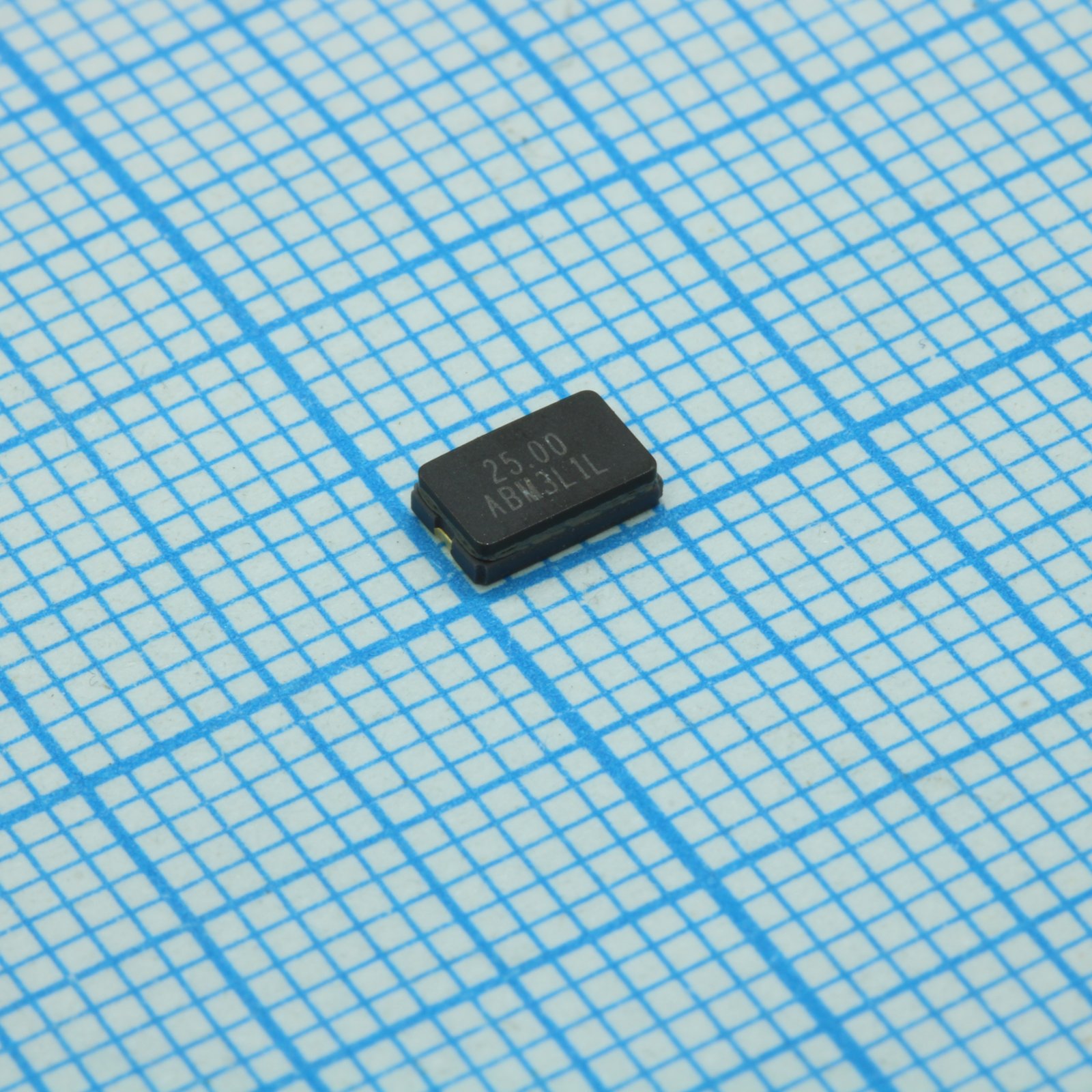

Резонатор кварцевый 25.0МГц ±20 ppm 18 пФ -40....+85°С SMT
У поставщика
ПроизводительABRACON
У поставщиков
1 287 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:1 287 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 38,56 |
| от 98 | 35,48 |
| от 195 | 33,02 |
| от 390 | 30,88 |
| от 1 000 | 29,44 |
Описание
Кварцевый резонатор ABRACON на 25 МГц в миниатюрном SMD-корпусе 5.0x3.2 мм. Обеспечивает стабильность частоты ±20 ppm и рассчитан на нагрузочную ёмкость 18 пФ. Работает в расширенном диапазоне температур от -40 до +85°C. Применяется в промышленной автоматике, телекоммуникационном оборудовании и измерительных приборах.
Технические характеристики
| Серия | ABM3 |
| Корпус | QSMD5.0x3.2 Glass |
| Тип монтажа | SMD |
| Частота | 25.000MHz |
| Упаковка | Tape & Reel |
| Размеры | 5.0 x 3.2 x 1.3mm |
| Описание | Ceramic SMD Crystal |
| Уровень возбуждения | 10µW to 100µW |
| Артикул | ABM3-25.000MHZ-D2Y-T |
| Производитель | ABRACON |
| Preheat time | 60-120 sec |
| Reflow cycles | 2 max |
| Operation mode | Fundamental or 3rd Overtone |
| Ramp down rate | 6°C/sec max |
| Профиль оплавления | JEDEC J-STD-020 |
| Соотв. RoHS | RoHS/RoHS II Compliant |
| Aging first year | ±5ppm |
| Time 25c to peak | 8 min max |
| Time at liquidous | 60-150 sec |
| Load capacitance cl | 18pF |
| Average ramp up rate | 3°C/sec max |
| Shunt capacitance c0 | 7pF |
| Сопр. изоляции | 500MΩ @ 100Vdc ±15V |
| Liquidous temperature | 217°C |
| Preheat temperature max | 200°C |
| Preheat temperature min | 150°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -40°C to +90°C |
| Frequency tolerance at 25c | ±20ppm |
| Frequency range fundamental | 8.000MHz to 54.000MHz |
| Диап. раб. темп. | -40°C to +85°C |
| Frequency range 3rd overtone | 54.100MHz to 80.000MHz |
| Описание (англ.) | Quartz Crystal Resonator SMD 25 MHz В±20 ppm 18 pF -40 to +85В°C SMT |
| Peak package body temperature | 260°C |
| Equivalent series resistance r1 | 30Ω |
| Рабочая температура | Ind |
| Time within 5c of classification temperature | 30 sec |
| Frequency stability over operating temperature | ±30ppm |
