Резонатор кварцевый 12 МГц 20 ppm 18 пФ -20....+70°С SMT
У поставщика
ПроизводительABRACON
У поставщиков
269 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:266 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 53,97 |
| от 42 | 49,57 |
| от 84 | 45,97 |
| от 167 | 43,26 |
| от 333 | 41,24 |
Склад 12
В наличии:3 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 250 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 42,44 |
| от 25 | 41,50 |
| от 250 | 41,27 |
Описание

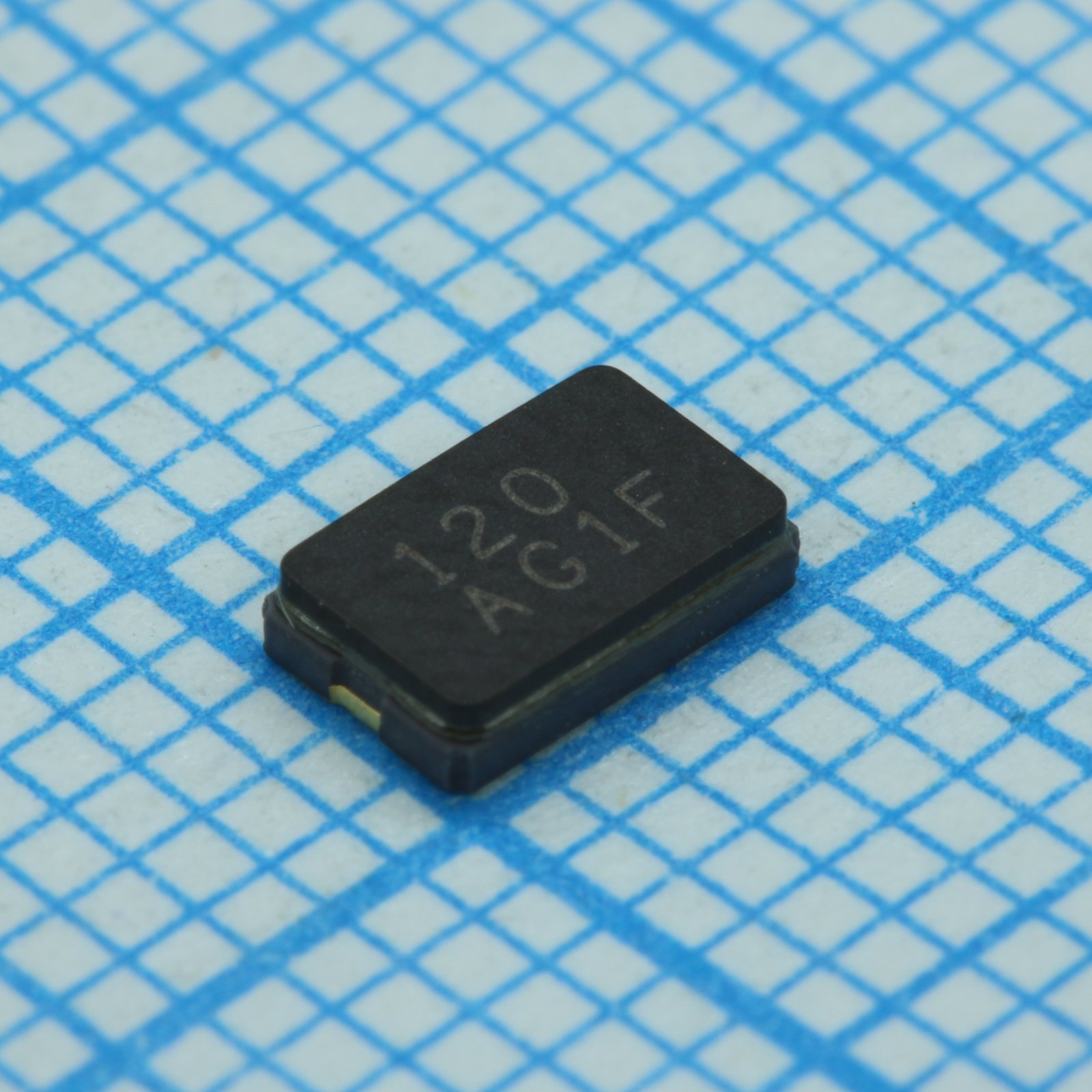

Кварцевый резонатор Abracon на 12 МГц в миниатюрном SMD-корпусе 5.0x3.2 мм. Обеспечивает точность частоты ±20 ppm и стабильность ±50 ppm при нагрузке 18 пФ. Работает в диапазоне температур от -20 до +70°С. Применяется в тактовых генераторах, микроконтроллерах и цифровой бытовой электронике.
Технические характеристики
| Mode | Fundamental |
| Старение | ±5 ppm first year |
| Корпус | QSMD5.0x3.2 Glass |
| Тип монтажа | SMD |
| Частота | 12.000 MHz |
| Упаковка | Tape and Reel (1000 pcs/reel) |
| Уровень возбуждения | 10 to 100 µW |
| Монтаж | SMD |
| Reflow cycles | 2 max |
| Operation mode | Fundamental (AT-cut) |
| Профиль оплавления | Pb-free (JEDEC J-STD-020) |
| Соотв. RoHS | Да |
| Диап. частот | 8.000 to 54.000 MHz (fundamental) |
| Нагрузочная ёмкость | 18 pF |
| Шунтирующая емкость | 7 pF |
| Размеры упаковки | 5.0 x 3.2 x 1.3 mm |
| Стабильность частоты | ±50 ppm |
| Допуск частоты | ±20 ppm |
| Сопр. изоляции | 500 MΩ @ 100 Vdc |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -40 to +90 °C |
| Диап. раб. темп. | -20 to +70 °C |
| ЭПС | 60 Ω max |
| Описание (англ.) | Quartz Crystal Resonator SMD 12 MHz 20 ppm (Tol) ±50ppm (Stability) 18 pF FUND 60 Ohm 2-Pin Mini-CSMD T/R |
| Рабочая температура | -20°C ~ 70°C |
| Резонансная частота,МГц | 12 |
