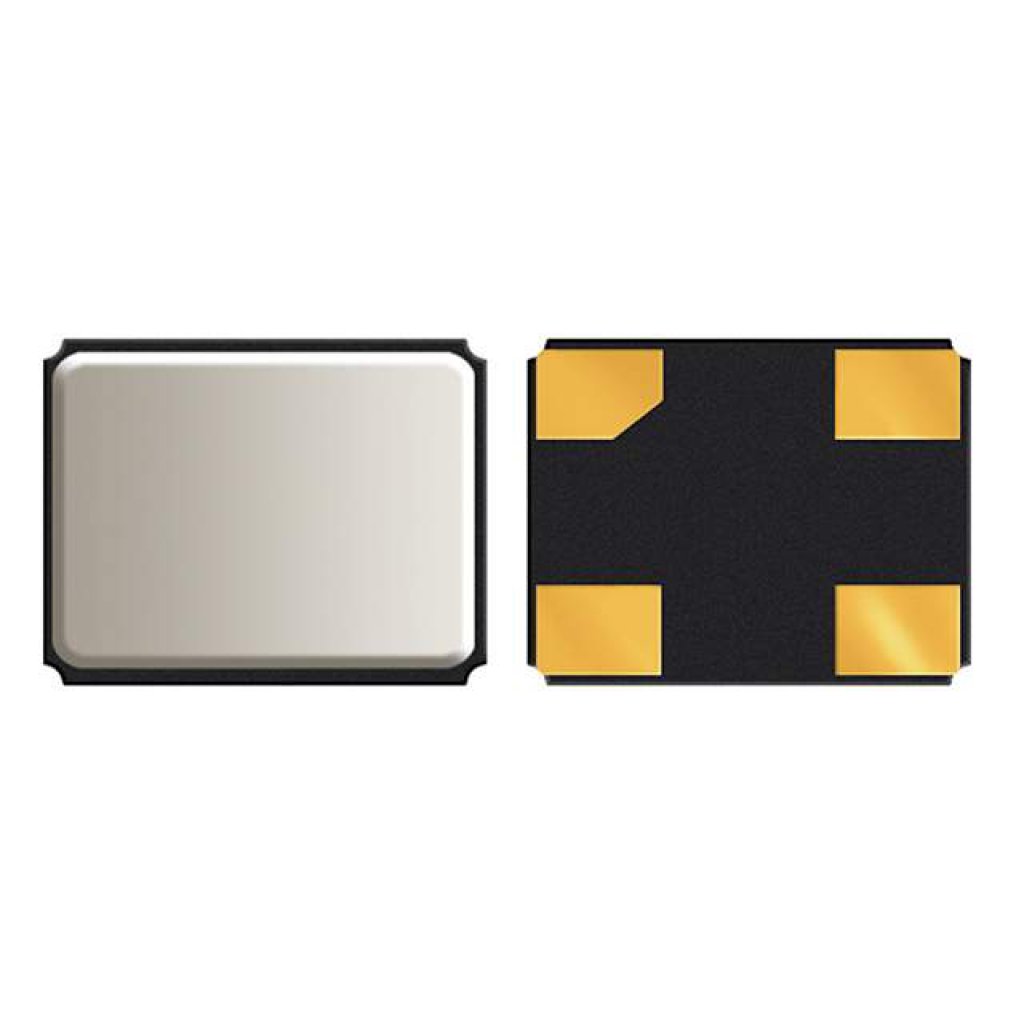

Резонатор кварцевый 25.0МГц ±20ppm ±30ppm (стабильность) 10пФ 100Ом 4-Pin Ultra Mini-CSMD лента на катушке
У поставщика
ПроизводительABRACON
У поставщиков
355 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:355 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 53,94 |
| от 38 | 49,63 |
| от 76 | 46,10 |
| от 152 | 43,46 |
| от 304 | 41,48 |
Описание
Кварцевый резонатор ABRACON на 25 МГц. Выполнен в ультраминиатюрном корпусе 2.5x2.0 мм для поверхностного монтажа. Отличается точностью ±20 ppm и стабильностью ±30 ppm при нагрузке 10 пФ. Применяется в портативной электронике, модулях связи и встраиваемых системах.
Технические характеристики
| Тип | Ceramic SMD Ultra Miniature Quartz Crystal |
| Старение | ±5ppm first year |
| Корпус | QSMD2.5x2.0x0.5 |
| Тип монтажа | SMD |
| Компонент | ABM10-25.000MHZ-D30-T3 |
| Частота | 25.000MHz |
| Упаковка | Tape & Reel |
| Кол-во выводов | 4 |
| Уровень возбуждения | 10-100µW |
| Количество в катушке | 3000pcs/reel |
| Operation mode | Fundamental |
| Соотв. RoHS | Pb RoHS/RoHS II Compliant |
| Диап. частот | 12.000MHz to 55.000MHz |
| Нагрузочная ёмкость | 10pF |
| Шунтирующая емкость | 7pF |
| Размеры упаковки | 2.5mm x 2.0mm x 0.5mm |
| Стабильность частоты | ±30ppm over -40°C to +85°C |
| Допуск частоты | ±20ppm @ +25°C |
| Сопр. изоляции | 500MΩ @ 100Vdc ±15V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -40°C to +125°C |
| Уровень чувствительности к влаге | MSL = N/A (Hermetically Sealed, not Moisture Sensitive) |
| Диап. раб. темп. | -40°C to +85°C |
| ЭПС | 100Ω max |
| Описание (англ.) | Crystal 25MHz ±20ppm (Tol) ±30ppm (Stability) 10pF FUND 100Ohm 4-Pin Ultra Mini-CSMD T/R |
