Резонатор кварцевый низкопрофильный 12МГц, ±10ppm, Cшунт = 8пФ
У поставщика
ПроизводительABRACON
У поставщиков
269 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:269 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 37,19 |
| от 19 | 36,12 |
| от 38 | 34,63 |
| от 76 | 32,45 |
| от 151 | 30,00 |
Описание

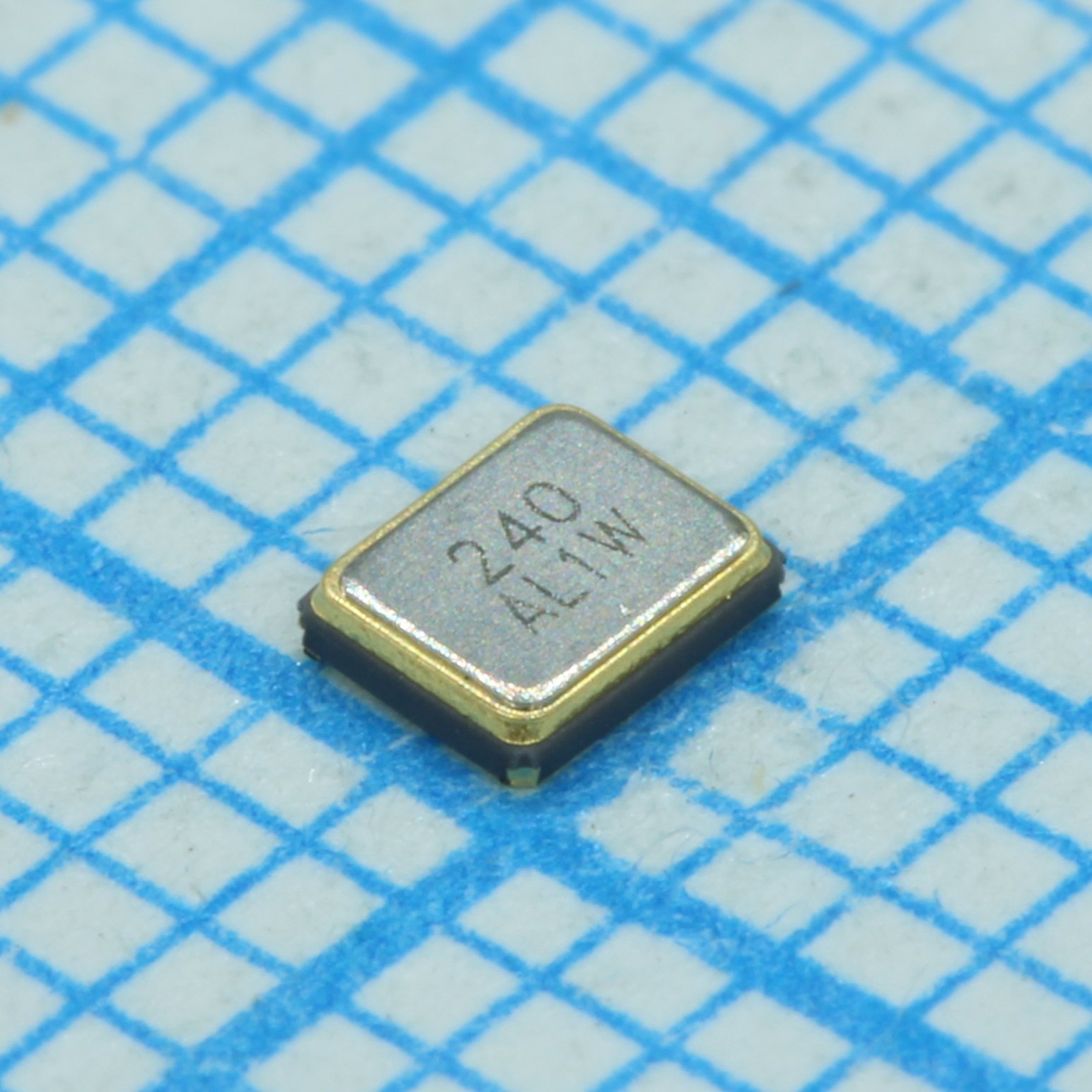

Кварцевый резонатор от ABRACON на частоту 12 МГц. Компонент выполнен в низкопрофильном SMD-корпусе 2.5x2.0 мм с высотой всего 0.5 мм, точность стабильности частоты составляет ±10 ppm, ёмкость нагрузки — 8 пФ. Подходит для применения в портативной и встраиваемой электронике, где важна миниатюризация.
Технические характеристики
| Тип монтажа | SMD |
| Частота | 12.000 MHz |
| Упаковка | T3: 3000 pcs/reel |
| Уровень возбуждения | 10 to 100 µW |
| Корпус | QSMD2.5x2.0x0.5 |
| Aging first year | ±3 ppm |
| Размеры упаковки | 2.5 x 2.0 x 0.5 mm |
| Load capacitance cl | 8 pF |
| Reflow profile peak | 260°C max for 10 sec |
| Shunt capacitance c0 | 2 pF |
| Сопр. изоляции | 500 MΩ @ 100 Vdc |
| Reflow profile reflow | up to 260°C for 60 sec |
| Reflow profile preheat | 160°C to 180°C for 120 sec |
| Допуск частоты при 25°C | ±10 ppm |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -40 to +125 °C |
| Диап. раб. темп. | -20 to +70 °C |
| Описание (англ.) | CRYSTAL, 12MHZ, 8PF, SMD, 2.5MM X 2MM |
| Frequency stability over temp | ±10 ppm |
| Equivalent series resistance esr | 125 Ω |
