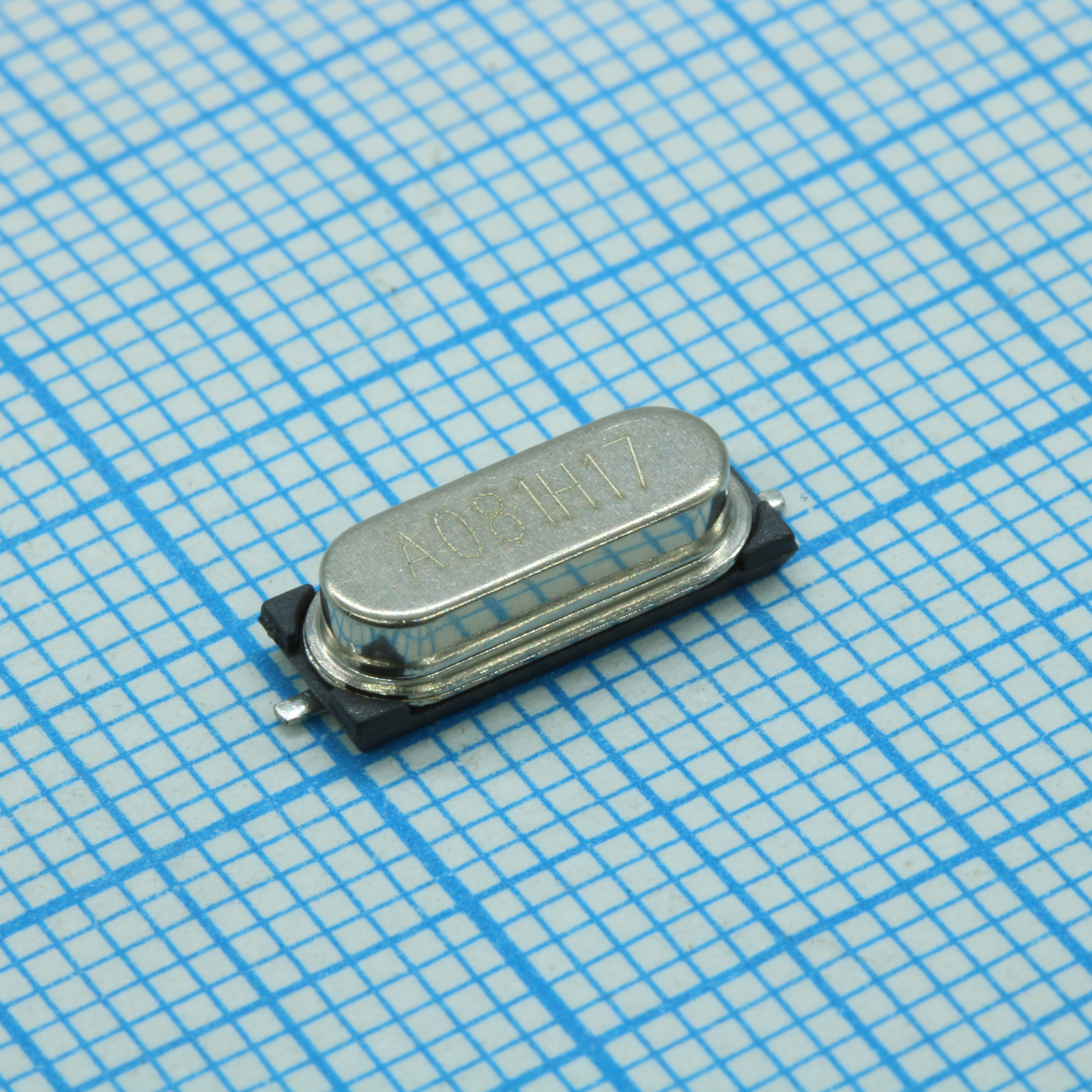

Резонатор кварцевый 8.192МГц ±30 ppm 18 пФ -40....+85 °С SMT
У поставщика
ПроизводительABRACON
У поставщиков
2 350 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:2 350 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 23,00 |
| от 29 | 22,14 |
| от 58 | 20,96 |
| от 116 | 19,41 |
| от 232 | 17,84 |
Описание
Кварцевый резонатор от ABRACON на частоту 8.192 МГц. Выполнен в миниатюрном SMD-корпусе HC-49/US, точность стабилизации частоты ±30 ppm, нагрузочная ёмкость 18 пФ. Рабочий диапазон температур от -40 до +85 °С. Подходит для тактирования микропроцессоров и микроконтроллеров в промышленной автоматике и измерительной технике.
Технические характеристики
| Aging | -5 - +5 ppm |
| Старение | ±5 ppm first year |
| Высота | 3.3 mm |
| Серия | ABLS2 |
| Package | 11.4 x 4.7 x 3.3 mm |
| Корпус | HC-49/US-SMD |
| Тип монтажа | SMD |
| Частота, МГц | -50 |
| Упаковка | Tape & Reel |
| Размеры | 11.4 x 4.7 x 3.3 mm |
| Drive level | 100 - 1000 µW |
| Описание | HC/49US (AT49) Low Profile Surface Mount Microprocessor Crystal |
| Уровень возбуждения | 100 µW to 1000 µW |
| Артикул | ABLS2-8.192MHZ-D4Y-T |
| Производитель | Abracon |
| Operation mode | Fundamental or 3rd Overtone |
| Operation mode | Fundamental AT |
| Соотв. RoHS | Да |
| Frequency range | 3.579545 - 70.00 MHz |
| Диап. частот | 3.579545MHz to 70.00MHz |
| Load capacitance | 18 pF |
| Нагрузочная ёмкость | 18 pF |
| Время пика оплавления | 10 sec MAX |
| Shunt capacitance | 7 pF |
| Шунтирующая емкость | 7 pF |
| Frequency stability | -50 - +50 ppm |
| Frequency tolerance | -50 - +50 ppm |
| Storage temperature | -55 - +125 ºC |
| Стабильность частоты | ±30 ppm |
| Допуск частоты | ±30 ppm |
| Темп. хранения | -55°C to +125°C |
| Operating temperature | 0 - +70 ºC |
| Сопр. изоляции | 500 MΩ @ 100Vdc ±15V |
| Раб. температура | -40°C to +85°C |
| Пиковая темп. оплавления | 260°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Equivalent series resistance | 40 - 180 Ω |
| ЭПС | 80 Ω |
| Описание (англ.) | 8.192 MHz В±30 ppm 18 pF -40 to +85 В°C SMT Microprocessor Crystal |
| Сопротивление изоляции | 500 MΩ |
| Ёмкость, мкФ | 18 |
