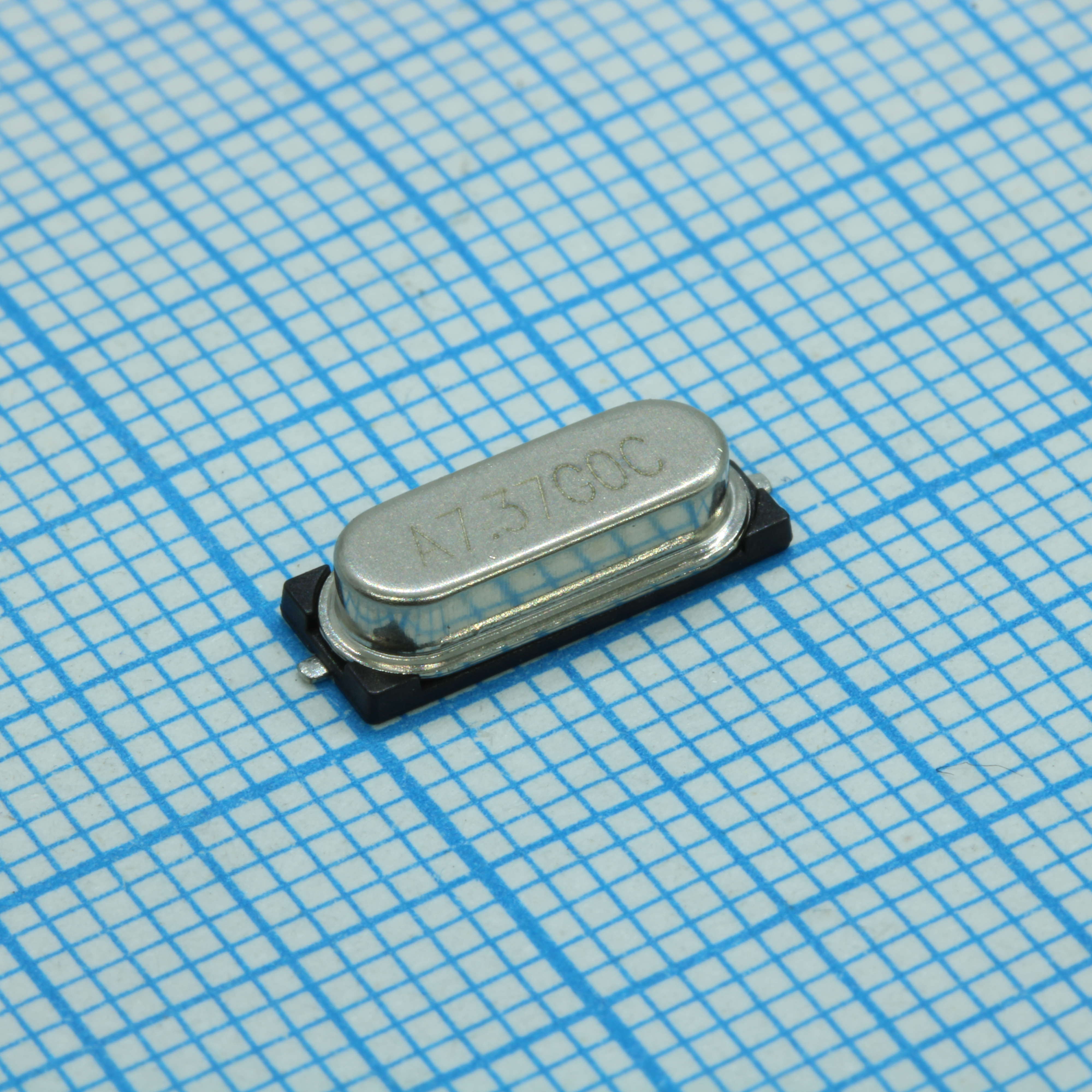

Резонатор кварцевый 7.3728 МГц ±30 ppm 18 пФ -40....+85 °С SMT
У поставщика
ПроизводительABRACON
У поставщиков
910 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:910 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 29,28 |
| от 69 | 26,59 |
| от 138 | 24,37 |
| от 276 | 22,69 |
| от 551 | 21,44 |
Описание
Резонатор кварцевый от ABRACON на частоту 7.3728 МГц. Отклонение частоты составляет ±30 ppm, ёмкость нагрузки — 18 пФ, рабочий диапазон температур от -40 до +85 °С. Компонент выполнен в миниатюрном SMT-корпусе HC-49/US. Подходит для тактирования микропроцессоров в промышленной и бытовой электронике.
Технические характеристики
| Aging | -5 - +5 ppm |
| Высота | 3.3mm |
| Серия | ABLS2 |
| Package | 11.4 x 4.7 x 3.3 mm |
| Корпус | HC-49/US-SMD |
| Тип монтажа | SMD |
| Частота, МГц | -50 |
| Упаковка | Tape & Reel (1000pcs/reel) |
| Размеры | 11.4 x 4.7 x 3.3 mm |
| Drive level | 100 - 1000 µW |
| Описание | HC/49US (AT49) LOW PROFILE SURFACE MOUNT MICROPROCESSOR CRYSTAL |
| Уровень возбуждения | 100µW to 1000µW |
| Артикул | ABLS2-7.3728MHZ-D4Y-T |
| Производитель | ABRACON |
| Operation mode | Fundamental or 3rd Overtone |
| Operation mode | Fundamental or 3rd Overtone |
| Профиль оплавления | Reflow time: 30 to 40 sec; Preheat time: 60 to 120 sec; Peak heat time: 10 sec max; Reflow temperature: 230°C; Preheat temperature: 150°C to 180°C; Peak heat temperature: 260°C |
| Соотв. RoHS | Да |
| Frequency range | 3.579545 - 70.00 MHz |
| Load capacitance | 18 pF |
| Aging first year | ±5ppm |
| Нагрузочная ёмкость | 18pF |
| Shunt capacitance | 7 pF |
| Шунтирующая емкость | 7pF max |
| Frequency stability | -50 - +50 ppm |
| Frequency tolerance | -50 - +50 ppm |
| Storage temperature | -55 - +125 ºC |
| Темп. хранения | -55°C to +125°C |
| Operating temperature | 0 - +70 ºC |
| Сопр. изоляции | 500MΩ min @ 100Vdc ±15V |
| Раб. температура | -40°C to +85°C |
| Drive level dependency | Esr change: < 25% of Max ESR; Test points: 7 points from 1µW to 500µW; Frequency change: < ±10ppm; Max esr over dld range: < Max ESR value |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Frequency tolerance at 25c | ±30ppm |
| Уровень чувствительности к влаге | N/A (Hermetically Sealed) |
| Equivalent series resistance | 40 - 180 Ω |
| ЭПС | 100Ω max |
| Frequency range 3rd overtone | 24.01MHz to 70.00MHz |
| Описание (англ.) | 7.3728 MHz В±30 ppm 18 pF -40 to +85 В°C SMT Microprocessor Crystal |
| Frequency range fundamental at bt | 24.01MHz to 50.00MHz |
| Frequency range fundamental at standard | 3.579545MHz to 24.00MHz |
| Сопротивление изоляции | 500 MΩ |
| Frequency stability over operating temperature | ±30ppm |
| Ёмкость, мкФ | 18 |
