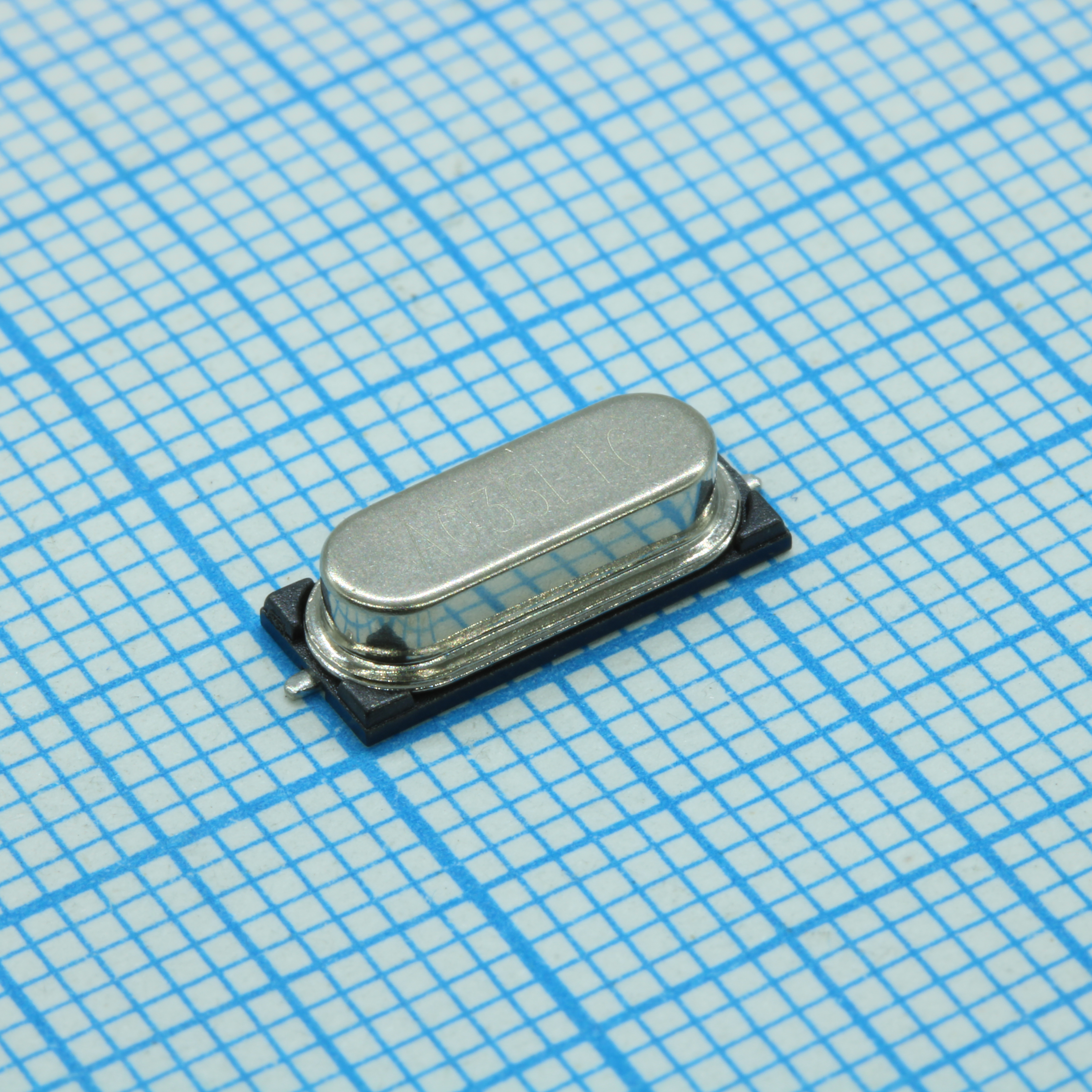

Резонатор кварцевый 3.6864 МГц ±30 ppm 18 пФ -40....+85 °С SMT
У поставщика
ПроизводительABRACON
У поставщиков
690 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:690 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 34 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,83 |
| от 58 | 20,03 |
| от 116 | 18,99 |
| от 231 | 17,72 |
| от 461 | 16,57 |
Описание
Кварцевый резонатор от ABRACON на частоту 3,6864 МГц. Выполнен в миниатюрном SMT-корпусе HC-49/US, стабильность частоты ±30 ppm, нагрузочная ёмкость 18 пФ. Рабочий диапазон температур от -40 до +85 °С. Применяется в микропроцессорной технике, измерительных приборах и устройствах промышленной автоматики.
Технические характеристики
| MSL | N/A — hermetically sealed, not moisture sensitive |
| RoHS | Соответствует |
| Aging | -5 - +5 ppm |
| Старение | ±5ppm first year |
| Package | 11.4 x 4.7 x 3.3 mm |
| Корпус | HC/49US (AT49) low profile surface mount, ABLS2 |
| Тип монтажа | SMD |
| Частота | 3.6864MHz |
| Размеры | 11.4 x 4.7 x 3.3 mm |
| Drive level | 100 - 1000 µW |
| Уровень драйвера | 100µW typical, 1000µW max |
| Корпус | HC-49/US-SMD |
| Operation mode | Fundamental or 3rd Overtone |
| Operation mode | Fundamental |
| Frequency range | 3.579545 - 70.00 MHz |
| Load capacitance | 18 pF |
| Емкость нагрузки | 18pF |
| Shunt capacitance | 7 pF |
| Шунтирующая емкость | 7pF max |
| Frequency stability | -50 - +50 ppm |
| Frequency tolerance | -50 - +50 ppm |
| Storage temperature | -55 - +125 ºC |
| Стабильность частоты | ±30ppm |
| Допуск частоты | ±30ppm |
| Operating temperature | 0 - +70 ºC |
| Сопр. изоляции | 500MΩ min @ 100Vdc ±15V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -55°C to +125°C |
| Диап. раб. темп. | -40°C to +85°C |
| Equivalent series resistance | 40 - 180 Ω |
| ЭПС | 180Ω max |
| Описание (англ.) | 3.6864 MHz В±30 ppm 18 pF -40 to +85 В°C SMT Microprocessor Crystal |
| Сопротивление изоляции | 500 MΩ |
