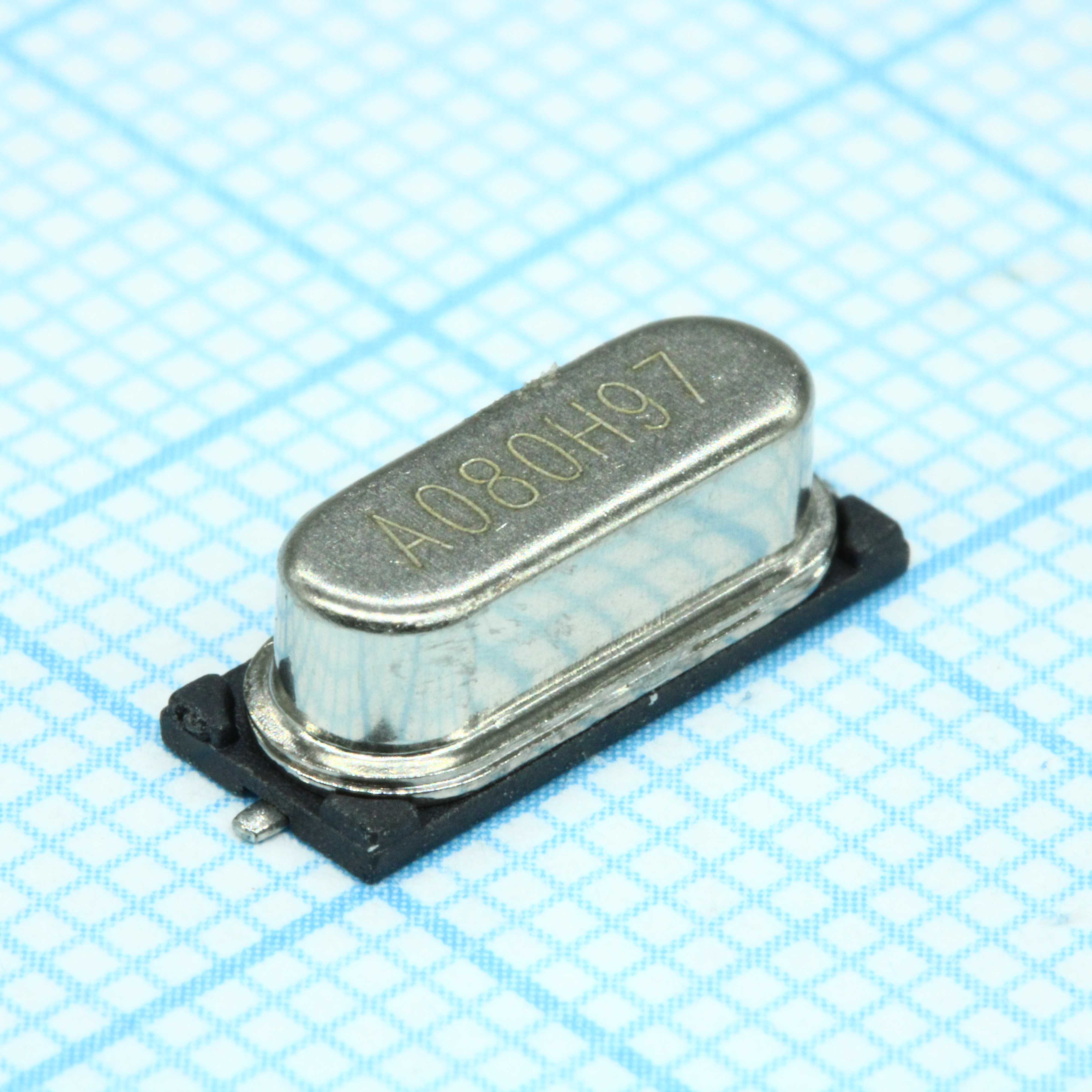

Резонатор кварцевый 8МГц 18пФ, 20ppm/25°C, 50ppm -20°С...+70°С HC49/U для поверхностного монтажа лента на катушке
У поставщика
ПроизводительABRACON
У поставщиков
2 294 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:2 294 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,97 |
| от 131 | 24,63 |
| от 261 | 22,77 |
| от 522 | 21,15 |
| от 1 000 | 20,08 |
Описание
Кварцевый резонатор Abracon на 8 МГц в миниатюрном корпусе HC-49/US-SMD для поверхностного монтажа. Ёмкость нагрузки 18 пФ, стабильность частоты 20 ppm при 25°C и до 50 ppm в рабочем диапазоне от -20 до +70°C. Поставляется на ленте и катушке, подходит для автоматизированного монтажа. Применяется в микроконтроллерах, часах, измерительных приборах и промышленной автоматике.
Технические характеристики
| Шкала | 6:1 |
| Лист | 1 of 1 |
| Покрытие | Debur and break sharp edges |
| Вес | 0.00 |
| Корпус | HC-49/US-SMD |
| Материал | ABLS |
| Тип монтажа | SMD |
| Частота | 8MHz |
| Допуск | Linear: ±0.006in (0.15mm); Angular: ±1.0° |
| Размеры | Ширина: 4.88mm ±0.2mm; Высота: 0.406in Max (10.3mm Max); Длина: 12.7mm ±0.6mm; Pad width: 0.500in ±0.02in (12.7mm ±0.6mm); Шаг выводов: 0.192in ±0.008in (4.88mm ±0.2mm); Pad length: 0.374in (9.5mm); Pad spacing: 0.22in (5.6mm) |
| Номер чертежа | A3 |
| Нагрузочная ёмкость | 18pF |
| Стабильность частоты | ±50ppm |
| Допуск частоты | ±20ppm |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Recommended land pattern | Pad1: 0.500in ±0.02in x 0.374in; Pad2: 0.500in ±0.02in x 0.374in; Шаг: 0.22in |
| Диап. раб. темп. | -20°C to +70°C |
| Описание (англ.) | Crystal, HC49/U SMD, 8.000MHZ, 18pF, 20ppm@25C, 50ppm-20+70C Tape & Reel |
