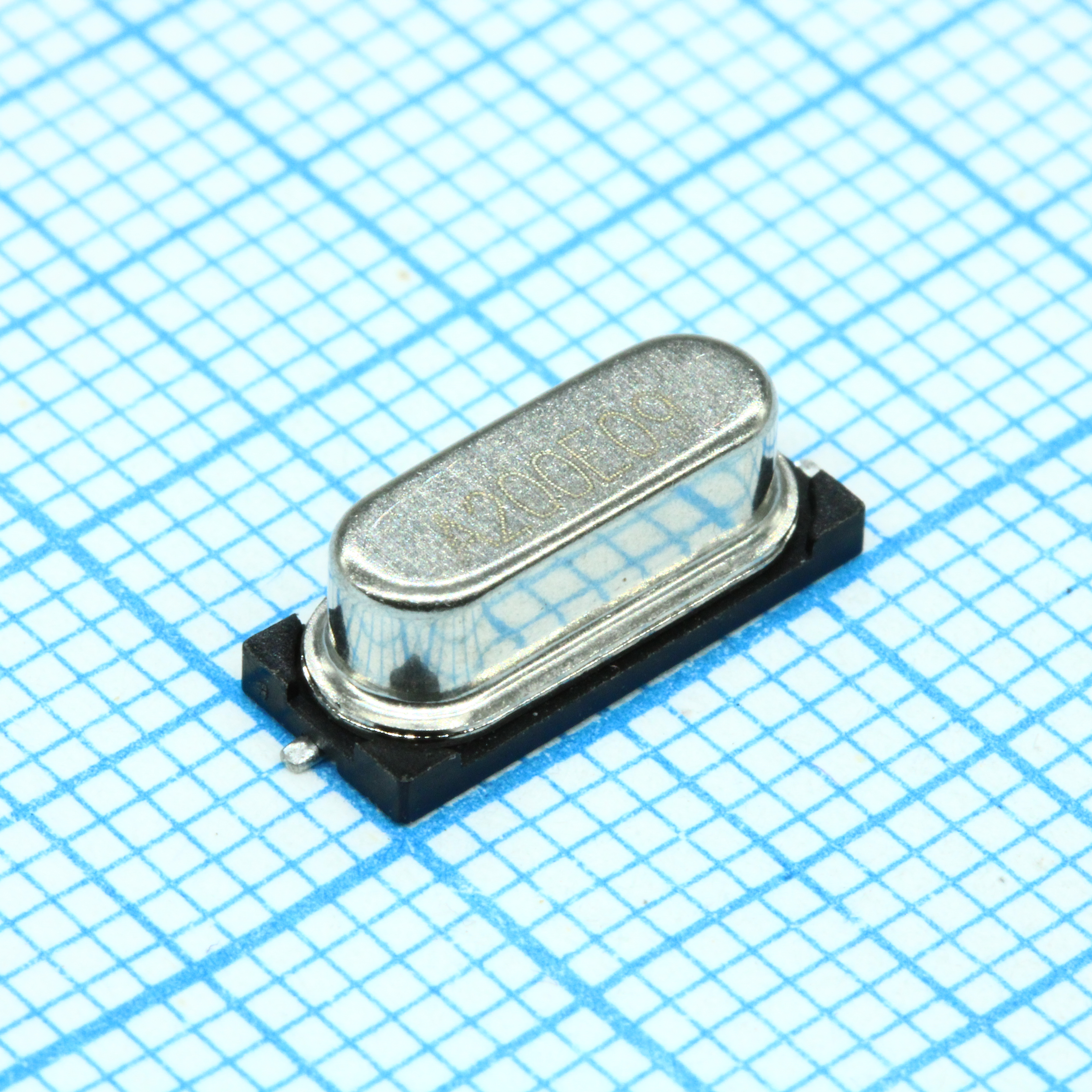

Резонатор кварцевый 20МГц 18пФ, 20ppm/25°C, 50ppm -20°С...+70°С HC49/U для поверхностного монтажа лента на катушке
У поставщика
ПроизводительABRACON
У поставщиков
952 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:952 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 42 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,86 |
| от 73 | 16,09 |
| от 146 | 15,12 |
| от 291 | 14,02 |
| от 581 | 13,06 |
Описание
Кварцевый резонатор от ABRACON на 20 МГц с нагрузочной ёмкостью 18 пФ. Стабильность частоты 20 ppm при 25°C, рабочий диапазон температур от -20 до +70°C. Выполнен в корпусе HC-49/US для поверхностного монтажа. Применяется в тактовых генераторах, микроконтроллерах и измерительном оборудовании.
Технические характеристики
| Серия | ABLS |
| Корпус | HC-49/US-SMD |
| Тип монтажа | SMD |
| Частота | 20.000MHz |
| Упаковка | Tape & Reel (1k) |
| Размеры | 11.5 x 4.7 x 4.2 mm |
| Описание | HC/49US (AT49) SMD Low Profile Crystal |
| Уровень возбуждения | 1mW max, 100µW typical |
| Артикул | ABLS-20.000MHZ-B2-T |
| Производитель | ABRACON |
| Operation mode | AT cut Fundamental |
| Соотв. RoHS | Да |
| Диап. частот | 3.579545MHz to 75MHz |
| Reflow suitable | Да |
| Нагрузочная ёмкость | 18pF |
| Шунтирующая емкость | 7pF max |
| Spurious responses | -3dB max |
| Темп. хранения | -55°C to +125°C |
| Сопр. изоляции | 500MΩ min at 100Vdc ±15V |
| Раб. температура | -20°C to +70°C |
| Drive level dependency | from 1µW to 500µW (minimum 7 points tested) |
| Aging at 25c first year | ±5ppm max |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Frequency tolerance at 25c | ±20ppm |
| Уровень чувствительности к влаге | N/A (Hermetically Sealed) |
| ЭПС | 40Ω max |
| Описание (англ.) | Crystal, HC49/U SMD, 20.000MHZ, 18pF, 20ppm@25C, 50ppm-20+70C Tape & Reel |
| Frequency stability over operating temp | ±50ppm |
