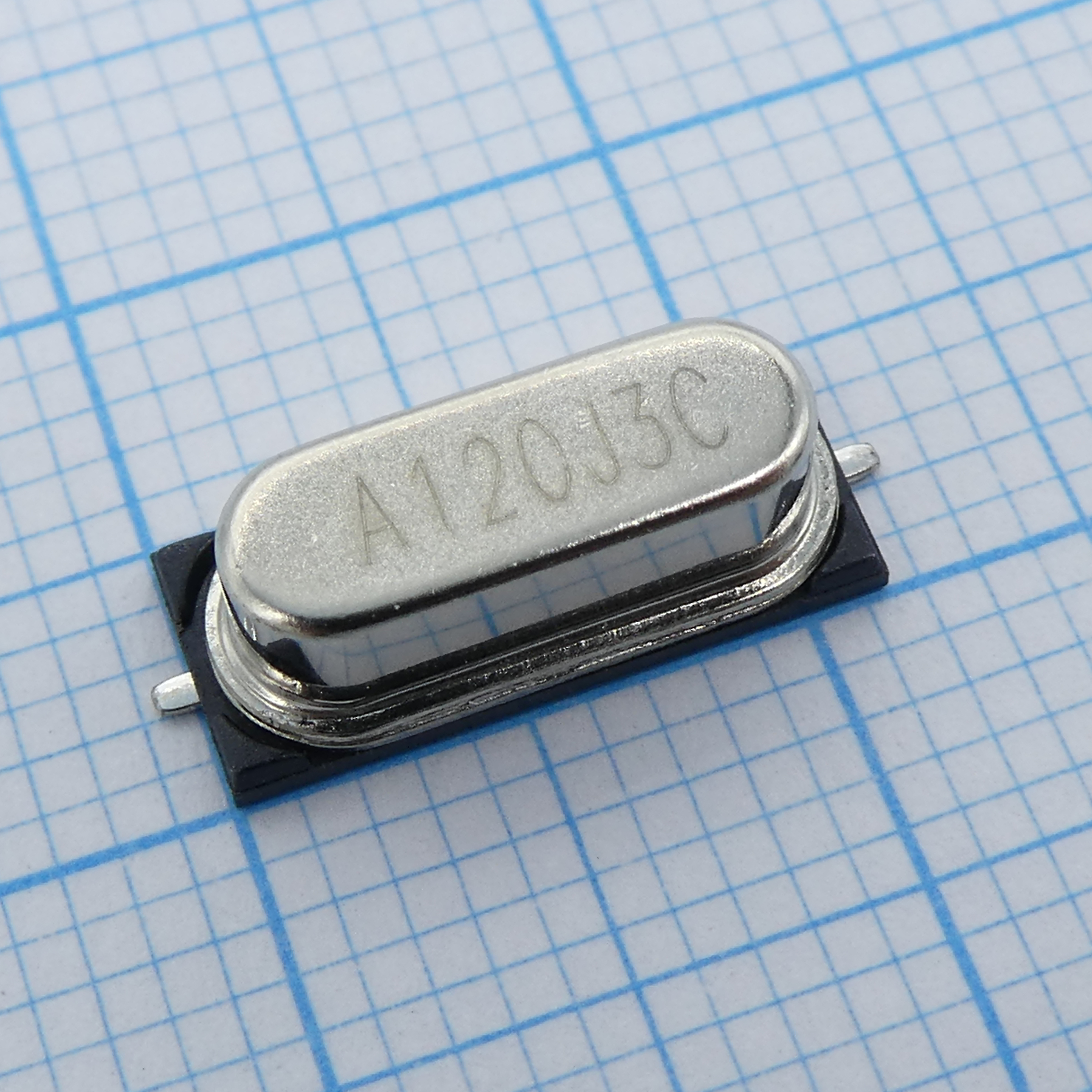

Кварцевый резонатор ABLS-12.000MHZ-B4-T
У поставщика
У поставщиков
897 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 2срок до 2 недель
Цена за шт13,13 ₽
дешевле всех
Сумма656,50 ₽
В наличии479 шт
от 50 штюрлицам и ИП
Склад 13срок до недели
Цена за шт15,41 ₽
Сумма770,50 ₽
+ доплата 490,00 ₽
В наличии418 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 83 — 14,42 ₽ (−6%)
50 шт · Склад 2 · 656,50 ₽
Описание
Кварцевый резонатор ABLS-12.000MHZ-B4-T от ABRACON работает на частоте 12.000 МГц. Компонент выполнен в SMD-корпусе для поверхностного монтажа. Подходит для тактовых генераторов в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | HC-49/US-SMD |
| Монтаж | SMD |
| Частота | 12,0 МГц |
| Серия | ABLS |
| Без свинца | Да |
| Таблица ESR | 3.579-4.999MHz: 180Ω; 5.000-5.999MHz: 120Ω; 6.000-7.999MHz: 100Ω; 8.000-8.999MHz: 80Ω; 9.000-9.999MHz: 60Ω; 10.000-15.999MHz: 50Ω; 16.000-50.000MHz: 40Ω; 24.01-31.999MHz (3rd O/T): 100Ω; 32.000-75.00MHz (3rd O/T): 80Ω |
| Размеры | 11.5 x 4.7 x 4.2 mm |
| Описание | HC/49US (AT49) SMD Low Profile Crystal |
| Уровень возбуждения | 1mW max, 100µW typical |
| Применение | Computers, Modems, Microprocessors, Wireless Applications |
| Режим работы | AT cut (Fundamental or 3rd OT) or BT cut |
| Соотв. RoHS | Да |
| Диап. частот | 3.579545MHz to 75MHz |
| Пригодность к оплавлению | Да |
| Нагрузочная ёмкость | 18pF |
| Варианты упаковки | Bulk, Tape & Reel (1k), Tape & Reel (250) |
| Шунтирующая емкость | 7pF max |
| Побочные отклики | -3dB max |
| Опции номера детали | Нагрузочная ёмкость: 8 to 33pF or S for Series Mode; Operating temp options: A: -10°C ~ +60°C; B: -20°C ~ +70°C; C: -30°C ~ +70°C; D: -40°C ~ +85°C; J: -40°C ~ +105°C; K: -40°C ~ +125°C; Индуктивность: -55°C ~ +125°C; N: -30°C ~ +85°C; Frequency stability options: G: ±15ppm; H: ±35ppm; Q: ±100ppm; R: ±150ppm; U: ±10ppm; Мощность: ±25ppm; X: ±20ppm; Y: ±30ppm; Frequency tolerance options: 1: ±10ppm; 2: ±20ppm; 3: ±25ppm; 4: ±30ppm; 7: ±15ppm; Q: ±100ppm; H5: ±5ppm |
| Темп. хранения | -55°C to +125°C |
| Сопр. изоляции | 500MΩ min at 100Vdc ±15V |
| Раб. температура | 0°C to +70°C |
| Зависимость от уровня управления | from 1µW to 500µW (minimum 7 points tested) |
| Старение при 25 °C за первый год | ±5ppm max |
| Допуск частоты при 25 °C | ±50ppm max |
| Уровень чувствительности к влаге | N/A (Hermetically Sealed, not Moisture Sensitive) |
| ЭПС | 50Ω max (10.000 - 15.999MHz) |
| Опциональный диапазон основной частоты | 24.01MHz - 50.00MHz (Fund. AT or BT) |
| Стандартный диапазон частот, основная гармоника | 3.579545MHz - 24.0MHz |
| Стандартный диапазон частот, 3-я гармоника | 24.01MHz - 75.00MHz |
| Стабильность частоты в рабочем диапазоне температур | ±50ppm max |
| Тип | Кварцевые резонаторы |
