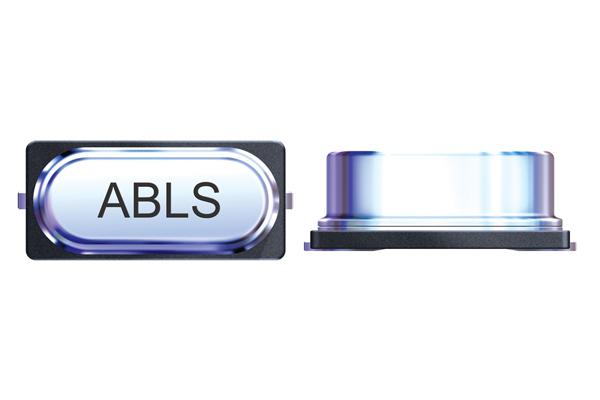

Резонатор кварцевый 12МГц ±20ppm (точность) ±50ppm (стабильность) 18пФ 50Ом 2-Pin HC-49/US SMD лента на катушке
У поставщика
ПроизводительABRACON
У поставщиков
3 076 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:3 076 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 28,55 |
| от 73 | 25,88 |
| от 146 | 23,68 |
| от 292 | 22,01 |
| от 584 | 20,77 |
Описание
Кварцевый резонатор от ABRACON на частоту 12 МГц. Точность ±20 ppm, стабильность ±50 ppm, нагрузочная ёмкость 18 пФ. Выполнен в миниатюрном корпусе HC-49/US для поверхностного монтажа. Применяется в микроконтроллерных устройствах, измерительной технике и промышленной автоматике.
Технические характеристики
| MSL | N/A: Not Applicable |
| RoHS | Соответствует |
| Корпус | HC/49US (A T49) SMD Low Profile Crystal |
| Тип монтажа | SMD |
| Частота | 12 MHz |
| Упаковка | Tape & Reel (1k) |
| Кол-во выводов | 2 |
| Размеры | 11.5 x 4.7 x 4.2 mm |
| Описание | Quartz crystal resonator 12MHz, ±20ppm accuracy, ±50ppm stability, 18pF load, 50Ω ESR, 2-Pin HC/49-US SMD, tape & reel |
| Уровень драйвера | 1 mW max, 100 μW typical |
| Артикул | ABLS-12.000MHZ-B2-T |
| Корпус | HC-49/US-SMD |
| Operation mode | AT cut Fundamental |
| Package series | ABLS |
| Емкость нагрузки | 18 pF |
| Шунтирующая емкость | 7 pF max |
| Spurious responses | -3 dB max |
| Темп. хранения | -55°C to +125°C |
| Сопр. изоляции | 500 MΩ min at 100Vdc ±15V |
| Раб. температура | -20°C to +70°C |
| Drive level dependency | 1 μW to 500 μW (minimum 7 points tested) |
| Frequency range series | 3.579545 MHz to 75 MHz |
| Aging at 25c first year | ±5 ppm max |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Frequency tolerance at 25c | ±20 ppm |
| ЭПС | 50 Ω max |
| Описание (англ.) | Crystal 12MHz ±20ppm (Tol) ±50ppm 18pF FUND 50Ohm 2-Pin HC-49/US SMD T/R |
| Frequency stability over temperature | ±50 ppm max |
