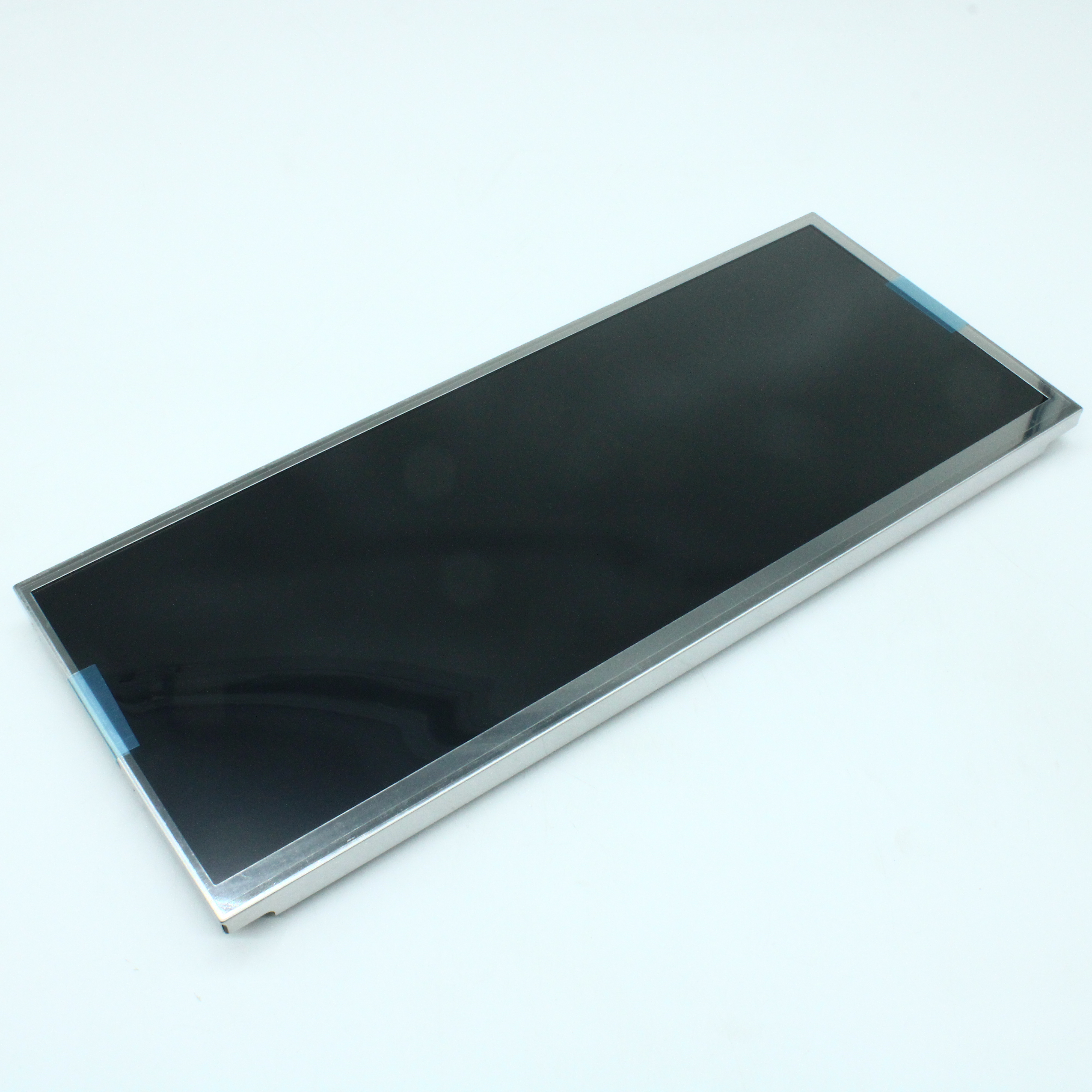

Матрица TFT 12.3" IPS, 1920x728, 1 канал LVDS, 1000 Кд/м2, 85/85/85/85, -40°...+85°C
У поставщика
ПроизводительMIT
У поставщиков
98 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:98 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 27 215,93 |
| от 2 | 26 251,33 |
| от 3 | 25 465,68 |
| от 4 | 24 882,53 |
| от 5 | 24 448,78 |
Описание
Матрица TFT от MIT с диагональю 12,3 дюйма на технологии IPS. Разрешение 1920×728 пикселей, яркость 1000 кд/м² и широкие углы обзора 85/85/85/85. Работает от одного канала LVDS в диапазоне температур от -40 до +85 °C. Подходит для промышленных дисплеев и встраиваемых систем.
Технические характеристики
| Корпус | TFT LCD module |
| Тип светодиода | Nichia NSSW157H, 10p x 4chains |
| Тип монтажа | Not specified (module with metal housing) |
| Интерфейс | 1ch LVDS |
| Luminance | 1000 cd/m2 |
| Led current | 75mA typ |
| Led voltage | 29.2V typ, 32.1V max at IL=75mA |
| Module mass | 460 g |
| Размер модуля | 305.3(W) x 127.9(H) x 7.4(D) mm |
| Артикул | AA123AF01 |
| Pixel pitch | 0.15225(H) x 0.15225(V) mm |
| Display mode | Normally black, In-plane switching |
| Display size | 12.3 inch diagonal |
| Led life time | 25,000h min, 30,000h typ |
| Backlight unit | LED (edge light) |
| Contrast ratio | 1000:1 |
| Number of dots | 1920 x 3(H) x 720(V) |
| Number of colors | 16.7M (8bit/color) |
| Restart vcc time | 400ms min |
| Lvds clock period | 10.5 ns to 12.5 ns |
| Обработка поверхности | AG |
| Низкое выходное напряжение | 0.4V max at IOL=4mA |
| Display active area | 292.32(H) x 109.62(V) mm |
| Высокое вых. напр. | VCC-0.4V min at IOH=-4mA |
| Темп. хранения | -40°C to +90°C |
| Loop back resistance | 100 ohm max |
| Lvds clock frequency | 80 MHz to 94.6 MHz |
| Receiver skew margin | 0 ns to 0.4 ns at f=90MHz |
| Раб. температура | -40°C to +85°C |
| Input modulation ratio | -3.0% to +3.0% |
| Viewing angle vertical | -85~85 deg |
| Color pixel arrangement | RGB vertical stripe |
| Низкий уровень логического входа | GND to 0.2 x VCC V |
| Тип упаковки | Штучный товар |
| Led current absolute max | 150mA |
| Logic input high voltage | 0.8 x VCC to VCC V |
| Lvds common mode voltage | |VID|/2 to 2.4-|VID|/2 V (typ 1.2V) |
| Power on vcc rising time | 0.1ms to 10ms |
| Power supply current lcd | 430mA typ, 730mA max |
| Power supply voltage lcd | 3.0V to 3.6V (typ 3.3V) |
| Viewing angle horizontal | -85~85 deg |
| Power on vcc 90 to signal | 0ms min |
| Input modulation frequency | 30 kHz to 300 kHz |
| Power off vcc falling time | 0.1ms to 10ms |
| Описание (англ.) | TFT 12.3" IPS, 1920x728, 1ch LVDS, 1000 cd/m2, 85/85/85/85, -40C ~ +85C |
| Led peak current absolute max | 200mA |
| Lvds differential input voltage | 100mV to 600mV |
| Power on signal to backlight on | 100ms min |
| Input signal voltage absolute max | -0.3V to VCC+0.3V |
| Power off signal stop to vcc fall | 60ms min |
| Lvds differential input h threshold | +50mV max |
| Lvds differential input l threshold | -50mV min |
| Absolute max power supply voltage lcd | 0V to +4.0V |
| Power off backlight off to signal stop | 0ms min |
