Повышающий регулятор и стабилизатор с низким падением напряжения одноканальный 20QFN
У поставщика
ПроизводительALLEGRO
КатегорияDC-DC Преобразователи
У поставщиков
174 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:174 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 126,59 |
| от 6 | 124,35 |
| от 12 | 121,30 |
| от 24 | 116,69 |
| от 47 | 109,84 |
Описание

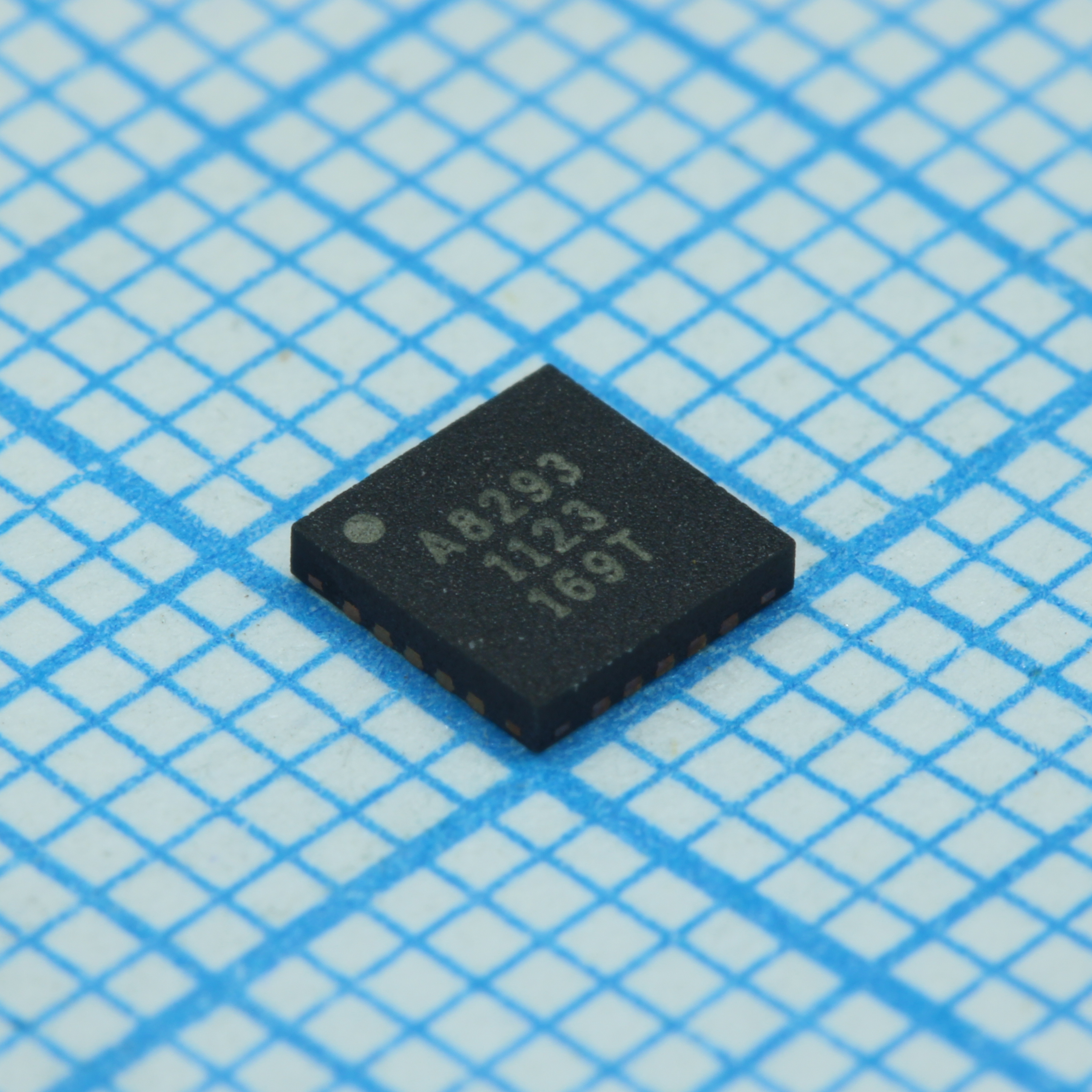

Микросхема повышающего регулятора и стабилизатора от Allegro. Работает в диапазоне температур от -20 до +85 °C, выпускается в компактном корпусе 20-QFN (4x4 мм) на ленте. Подходит для спутниковых LNB-конвертеров и блоков питания с низким падением напряжения.
Технические характеристики
| Статус | Discontinued |
| Корпус | 20-QFN (4x4) |
| Упаковка | 7 in. reel, 1500 pieces/reel, 12 mm carrier tape |
| Тип монтажа | SMD |
| Кол-во выводов | 20 |
| Размеры | 4mm x 4mm x 0.75mm |
| Описание | Single LNB Supply and Control Voltage Regulator |
| Артикул | A8293SESTR-T |
| I2c interface | 2-wire serial, up to 400kHz |
| Package suffix | ES |
| Leadframe plating | 100% matte tin |
| Lnb voltage levels | 8 |
| Макс. вых. ток | 700mA |
| Set point accuracy | -3.0% to 3.0% |
| External components | C1: 100nF; C2: 100µF; C3: 220nF; C4: 100µF; C5: 1µF; C6: 100nF; C7: 10nF or 22nF; C8: 10nF; C9: 10nF; L1: 33µH; C10: 22nF |
| Lx pin voltage range | -0.3V to 30V |
| Supply current on max | 19.0mA |
| Vcp pin voltage range | -0.3V to 41V |
| Supply current off max | 10.0mA |
| Thermal resistance pcb | 4-layer |
| Boost pin voltage range | -0.3V to 33V |
| Load supply voltage max | 30V |
| Макс. частота переключения | 384kHz |
| Мин. частота переключения | 320kHz |
| Типовая частота переключения | 352kHz |
| Tone generation methods | 4 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Switch current limit typ | 2.7A |
| Диап. темп. хр. | -55°C to 150°C |
| Tone oscillator frequency | 22kHz |
| Logic output voltage range | -0.3V to 7V |
| Lnb pin voltage surge range | -1V to 33V |
| Описание (англ.) | REG LNB BOOST/LINEAR 20QFN |
| Boost switch on resistance typ | 300mΩ |
| Extm logic input voltage range | -0.3V to 5V |
| Other logic input voltage range | -0.3V to 7V |
| Linear regulator voltage drop typ | 800mV |
| Output current internally limited | Да |
| Диапазон темп. окр. | -20°C to 85°C |
| Рабочая температура | -20В°C ~ 85В°C |
| Термосопротивление переход-среда | 37°C/W |
