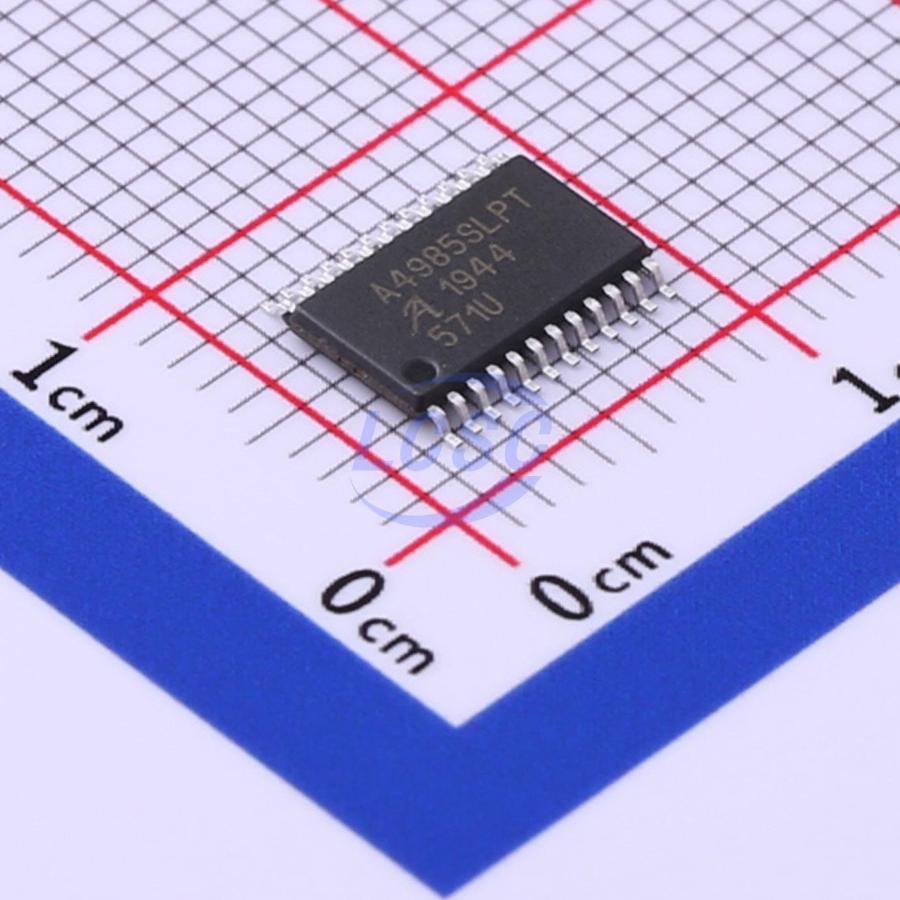

Драйвер микрошагового двигателя 24-Pin TSSOP EP лента на катушке
У поставщика
ПроизводительALLEGRO
КатегорияМикросхемы
У поставщиков
94 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:94 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 228,67 |
| от 4 | 225,12 |
| от 7 | 220,40 |
| от 14 | 213,39 |
| от 28 | 202,30 |
Описание
Микросхема драйвера микрошагового двигателя от ALLEGRO. Работает в расширенном температурном диапазоне от -20 до +85 °C, выпускается в компактном корпусе 24-TSSOP с теплоотводящей площадкой. Подходит для управления шаговыми двигателями в системах промышленной автоматики и точного позиционирования.
Технические характеристики
| Корпус | 24-TSSOP-EP |
| Упаковка | 4000 pieces per 13-in. reel |
| Особенности | Low RDS(ON) outputs, Automatic current decay mode detection/selection, Mixed and Slow current decay modes, Synchronous rectification for low power dissipation, Internal UVLO, Crossover-current protection, 3.3 and 5 V compatible logic supply, Thermal shutdown circuitry, Short-to-ground protection, Shorted load protection, Low current Sleep mode |
| Тип монтажа | SMD |
| Blank time | 0.7µs min, 1µs typ, 1.3µs max |
| Описание | DMOS Microstepping Driver with Translator and Overcurrent Protection |
| Артикул | A4985SLPTR-T |
| Код упаковки | LP |
| Ms1 resistance | 100kΩ typ |
| Ms2 resistance | 50kΩ typ |
| Microstep modes | full, half, quarter, eighth |
| Макс. вых. ток | ±1A |
| Sleep mode current | <10µA |
| Crossover dead time | 100ns min, 475ns typ, 800ns max |
| Current decay modes | Slow, Mixed |
| Logic input hysteresis | 5% to 19% of VDD |
| Fixed off time rosc 25k | 23µs min, 30µs typ, 37µs max |
| Load supply voltage max | 35V |
| Load supply voltage min | 8V |
| Logic input current low | ±20µA max |
| Logic input voltage low | VDD × 0.3 |
| Reference input current | -3µA to 3µA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Logic input current high | ±20µA max |
| Logic input voltage high | VDD × 0.7 |
| Logic supply voltage max | 5.5V |
| Logic supply voltage min | 3.0V |
| Motor supply current pwm | 4mA max |
| Vdd undervoltage lockout | 2.7V min, 2.8V typ, 2.9V max |
| Output on resistance sink | 700mΩ typ, 900mΩ max |
| Output on resistance source | 700mΩ typ, 900mΩ max |
| Гистерезис тепловой защиты | 15°C typ |
| Vdd undervoltage hysteresis | 90mV typ |
| Макс. температура перехода | 150°C |
| Темп. тепловой защиты | 165°C typ |
| Описание (англ.) | Microstepping Motor Driver 24-Pin TSSOP EP T/R |
| Fixed off time osc vdd or gnd | 20µs min, 30µs typ, 40µs max |
| Reference input voltage range | 0V to 4V |
| Body diode forward voltage sink | 1.3V max |
| Current trip level error 100pct | ±5% |
| Logic supply current sleep mode | 10µA max |
| Motor supply current sleep mode | 10µA max |
| Logic supply current outputs off | 5mA max |
| Overcurrent protection threshold | 1.1A min |
| Body diode forward voltage source | 1.3V max |
| Current trip level error 38 27pct | ±15% |
| Current trip level error 70 71pct | ±5% |
| Operating ambient temperature max | 85°C |
| Operating ambient temperature min | -20°C |
| Load supply voltage sleep mode max | 35V |
| Рабочая температура | -20В°C ~ 85В°C |
| Термосопротивление переход-среда | 28°C/W |
| Motor supply current operating outputs disabled | 2mA max |
