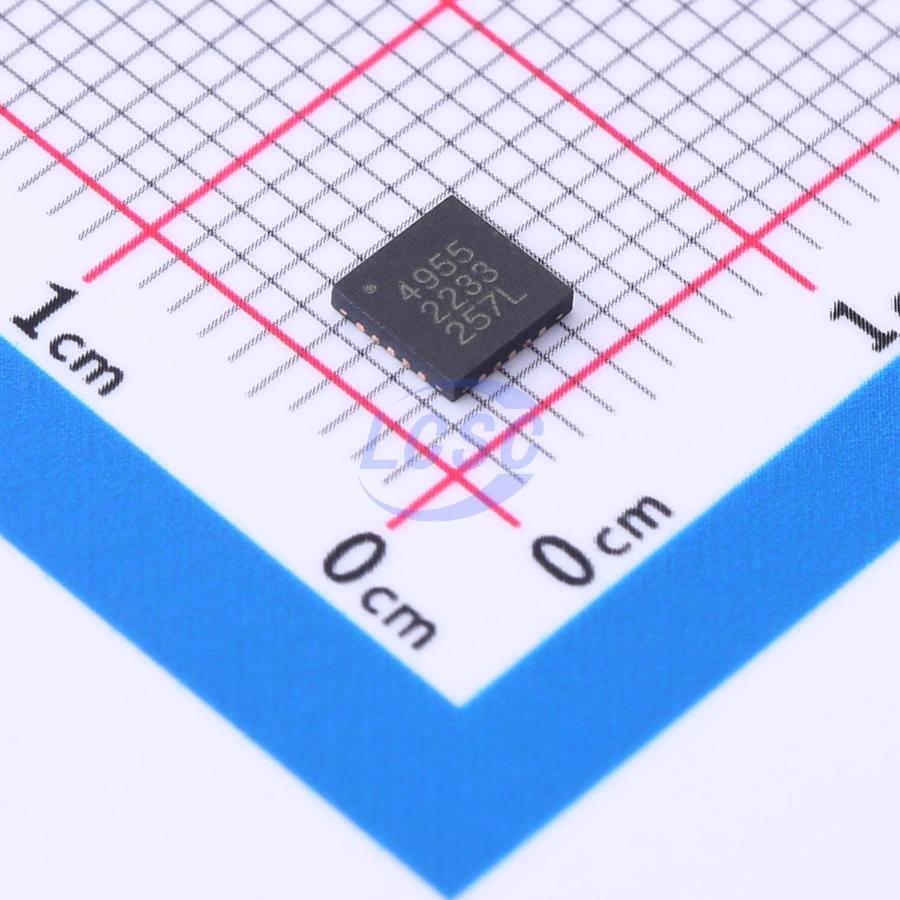

Драйвер верхнего и нижнего плеча мостовой один выход 20-Pin QFN EP лента на катушке
У поставщика
ПроизводительALLEGRO
КатегорияДрайверы Full и Half-Bridge
У поставщиков
79 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 13
В наличии:79 шт
Срок поставки: до недели
Норм. уп.: 1500
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 122,75 |
| от 7 | 120,54 |
| от 13 | 117,55 |
| от 25 | 113,01 |
| от 49 | 106,31 |
Описание
Микросхема драйвера верхнего и нижнего плеча мостовой схемы от ALLEGRO. Работает с одним выходом, выпускается в компактном корпусе QFN20. Упаковка — лента на катушке для автоматизированного монтажа. Применяется в промышленной автоматике и системах управления двигателями.
Технические характеристики
| Корпус | QFN-20 |
| Упаковка | 1500 pieces per 7-inch reel |
| Тип монтажа | SMD |
| Dead time | 1000ns |
| Aiout gain | 9 to 11 V/V |
| Blank time | 2.1us to 3.9us (typ 3us) |
| Описание | Full-Bridge PWM Gate Driver |
| Артикул | A4955GESTR-T |
| Current gain | 9.5 to 10.5 V/V |
| Vds threshold | 2V |
| Fixed off time | 30us (typ, RC=30kOhm, C=1nF) |
| Power up delay | 50us to 300us |
| Ocln flag timer | 300us to 600us |
| Uvlo hysteresis | 200mV to 350mV |
| Vref input range | 0V to 2.5V |
| Aiout input offset | -15mV to 15mV |
| Input offset sense | -10mV to 10mV |
| Размеры упаковки | 4x4mm (QFN) |
| Percent fast decay | 13% |
| Макс. ток питания | 10mA |
| Макс. напр. пит. | 50V |
| Мин. напр. пит. | 5.5V |
| Vref input current | -5uA to 5uA |
| Ocln output leakage | 5uA max |
| Ocln output voltage | 0.2V to 0.3V (I=2mA) |
| Макс. ток дежурного режима | 5uA |
| Uvlo enable threshold | 5.10V to 5.40V |
| Aiout output impedance | 0.75kOhm to 1.45kOhm |
| Logic input hysteresis | 320mV |
| Низкий уровень логического входа | 0.8V max |
| Sleep input low voltage | 0.4V max |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150C |
| Logic input high voltage | 2.0V min |
| Sample and hold accuracy | 15mV |
| Iset absolute max voltage | -0.3V to 5.5V |
| Ocln absolute max voltage | -0.3V to 5.5V |
| Диап. темп. хр. | -55C to 150C |
| Vref absolute max voltage | -0.3V to 5.5V |
| Aiout absolute max voltage | -0.3V to 5.5V |
| Gate drive pull up current | 21mA to 39mA |
| Sample and hold droop rate | 1mV/us max |
| Sense absolute max voltage | -0.5V to 0.5V (t<500ns: -4V to 4V) |
| Диап. раб. темп. | -40C to 105C |
| Гистерезис тепловой защиты | 30C |
| Gate drive pull down current | 47mA to 89mA |
| Passive pull down resistance | 30kOhm to 70kOhm |
| Темп. тепловой защиты | 150C to 185C |
| Описание (англ.) | Driver 1-OUT High and Low Side Full Brdg 20-Pin QFN EP T/R |
| Logic input pull down resistor | 30kOhm to 70kOhm |
| Load supply absolute max voltage | 50V |
| Logic input absolute max voltage | -0.3V to 5.5V |
| Motor output absolute max voltage | -2V to 52V |
| Gate drive low side output voltage | 6.5V to 7.5V (relative to VBB, VBB=8-50V) |
| Gate drive high side output voltage | 6.5V to 7.5V (relative to VBB, VBB=8-50V) |
| Термосопротивление переход-среда | 37C/W (ES package, 4-layer PCB, 1 in2 copper) |
