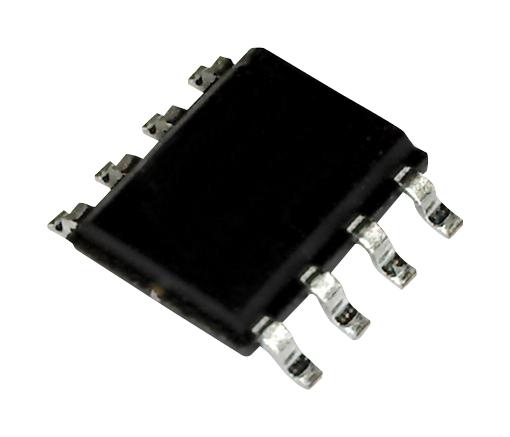

Драйвер A4950ELJTR-T
У поставщика
У поставщиков
4 132 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:4 132 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 105,48 |
| от 67 | 99,34 |
| от 134 | 95,23 |
| от 268 | 91,62 |
| от 535 | 89,18 |
Описание
Драйвер электродвигателя A4950ELJTR-T производства Allegro MicroSystems. Предназначен для управления биполярными шаговыми двигателями и двигателями постоянного тока. Микросхема обеспечивает защиту от перегрузки по току и тепловую защиту, что повышает надежность системы. Используется в принтерах, робототехнике и промышленной автоматизации.
Технические характеристики
| Корпус | SOICN-8 |
| Упаковка | 3000 pieces per 13-in. reel |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| Описание | Full-Bridge DMOS PWM Motor Driver |
| Артикул | A4950ELJTR-T |
| Thermal pad | Да |
| Off time max | 34us |
| Off time min | 16us |
| Off time typ | 25us |
| Квалификация | AEC-Q100 Grade 1 |
| Blank time max | 4us |
| Blank time min | 2us |
| Blank time typ | 3us |
| Package suffix | LJ |
| Rds on 25c max | 0.8Ohm |
| Rds on 25c typ | 0.6Ohm |
| Rds on 150c max | 1.5Ohm |
| Rds on 150c typ | 1.1Ohm |
| Rds on condition | I_OUT = |2.5A| |
| Standby timer max | 1.5ms |
| Standby timer typ | 1ms |
| Power up delay max | 30us |
| Crossover delay max | 500ns |
| Crossover delay min | 50ns |
| Пиковый выходной ток | 3.5A |
| Макс. ток дежурного режима | 10uA |
| Uvlo hysteresis typ | 500mV |
| Input hysteresis max | 550mV |
| Input hysteresis typ | 250mV |
| Supply current pwm max | 20mA |
| Supply current pwm typ | 10mA |
| Vref input voltage max | 5V |
| Vref input voltage min | 0V |
| Load supply voltage max | 40V |
| Load supply voltage min | 8V |
| Logic input standby max | 0.4V |
| Макс. темп. хр. | 150C |
| Мин. темп. хр. | -55C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Current gain vref 1v max | 10.0V/V |
| Current gain vref 1v min | 8.0V/V |
| Current gain vref 5v max | 10.5V/V |
| Current gain vref 5v min | 9.5V/V |
| Output current transient | 6A |
| Макс. раб. темп. | 85C |
| Мин. раб. темп. | -40C |
| Uvlo enable threshold max | 7.95V |
| Uvlo enable threshold min | 7V |
| Uvlo enable threshold typ | 7.5V |
| Current gain vref 2 5v max | 10.0V/V |
| Current gain vref 2 5v min | 9.0V/V |
| Logic input current low max | 40uA |
| Logic input current low typ | 16uA |
| Logic input voltage low max | 0.8V |
| Logic input current high max | 100uA |
| Logic input current high typ | 40uA |
| Logic input voltage high min | 2.0V |
| Макс. температура перехода | 150C |
| Supply current pwm condition | f_PWM < 30kHz |
| Описание (англ.) | Full Bridge Motor Driver 8-Pin SOIC N EP T/R |
| Thermal resistance 2layer pcb | 62C/W |
| Thermal resistance 4layer pcb | 35C/W |
| Body diode forward voltage max | 1.5V |
| Thermal shutdown hysteresis typ | 15C |
| Thermal shutdown temperature typ | 160C |
| Output current transient condition | T < 500ns |
| Logic input pulldown resistance typ | 50kOhm |
