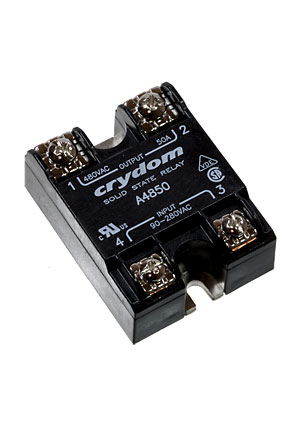

A4850, реле твердотельное 480VAC/50A, 90-280VAC In, Zero Cross
У поставщика
ПроизводительCrydom
У поставщиков
11 шт.
Норм. уп.: 3
Цены поставщиков
Склад 12
В наличии:11 шт
Срок поставки: до недели
Норм. уп.: 3
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10 557,00 |
| от 3 | 8 787,15 |
| от 30 | 7 810,04 |
Описание
Твердотельное реле A4850 от Crydom коммутирует нагрузку до 50 А при напряжении 48–530 В переменного тока. Управляется сигналом 90–280 В AC, переключение происходит в момент перехода через ноль (Zero Cross) для снижения помех. Модель в корпусе серии 1 предназначена для панельного монтажа. Применяется в промышленной автоматике, системах управления нагревом и освещением.
Технические характеристики
| Вес | 74.9 g |
| Slew Rate | 220V/µs |
| Частота | 47-440 Hz |
| Подложка | direct bond copper |
| Размеры | 57.4 x 44.5 x 25.4 mm (approx.) |
| Output Type | Rail-to-Rail |
| Тип выхода | SCR |
| Тип корпуса | Series 1 |
| Mounting Type | Surface Mount |
| Тип монтажа | панельный монтаж |
| -3db Bandwidth | 175 MHz |
| Amplifier Type | Voltage Feedback |
| Package / Case | 8-WFDFN Exposed Pad, CSP |
| Switching type | zero voltage turn-on |
| Off state dv dt | 500 V/µs |
| Current - Supply | 2.5mA |
| Материал корпуса | 94 V-0 |
| Max load current | 50 Arms |
| Max turn on time | 20 ms |
| Min load current | 150 mArms |
| Min power factor | 0.5 |
| Контакты | 1 НР |
| Описание | Solid State Relays - SSRs 50A 480VAC AC |
| Control frequency | 60 Hz |
| Макс. входной ток | 10 mA |
| Max turn off time | 30 ms |
| Min input current | 5 mA |
| Рабочее напряжение | 48-530 Vrms |
| Number of Circuits | 1 |
| Baseplate material | Алюминий |
| Min turn on voltage | 90 Vrms |
| Current - Input Bias | 2.3 µA |
| Operating Temperature | -40°C ~ 125°C |
| Control voltage range | 90-280 Vrms |
| Must turn off voltage | 10 Vrms |
| Transient overvoltage | 800 Vpk |
| Voltage - Input Offset | 600 µV |
| Supplier Device Package | 8-LFCSP (3x3) |
| Nominal input impedance | current regulated |
| Max 1 cycle surge current | 597/625 Apk (50/60Hz) |
| Max half cycle i2t fusing | 1770/1621 A²s |
| Max on state voltage drop | 1.15 Vrms |
| Min insulation resistance | 1e9 Ω |
| Off state leakage current | 1 mArms |
| Ssr mounting screw torque | 18-20 in-lb (2.0-2.2 Nm) |
| Current - Output / Channel | 118 mA |
| Load terminal screw torque | 18-20 in-lb (2.0-2.2 Nm) |
| Voltage - Supply Span (Max) | 6 V |
| Voltage - Supply Span (Min) | 2.7 V |
| Ambient storage temperature | -40 to 125 °C |
| Input terminal screw torque | 13-15 in-lb (1.5-1.7 Nm) |
| Max capacitance input output | 8 pF |
| Ambient operating temperature | -40 to 80 °C |
| Тепл. сопр. переход-корпус | 0.45 °C/W |
| Dielectric strength input output base | 4000 Vrms |
| Максимальный ток нагрузки ,А | 50 |
| Коммутируемое переменное напряжение ,В | 80-530 |
