Преобразователь постоянного тока понижающий подстраиваемый 3А
У поставщика
ПроизводительALLEGRO
КатегорияМикросхемы
У поставщиков
246 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 13
В наличии:246 шт
Срок поставки: до недели
Норм. уп.: 1500
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 123,84 |
| от 10 | 118,84 |
| от 20 | 114,01 |
| от 40 | 110,16 |
| от 79 | 108,04 |
Описание

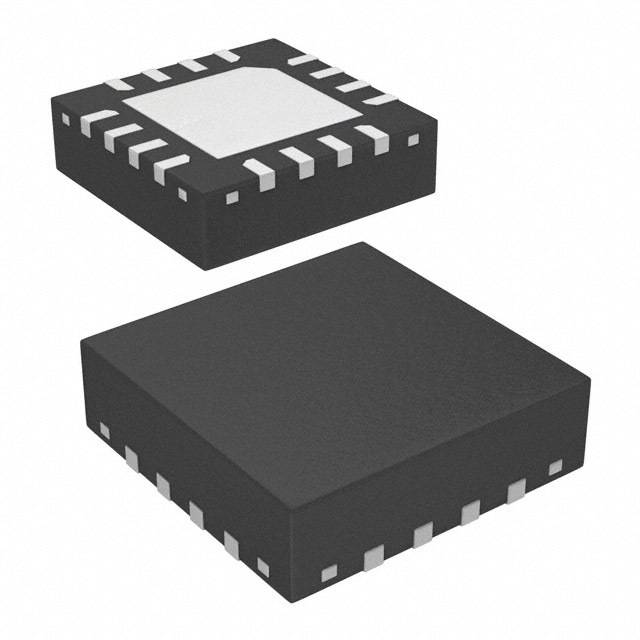

Микросхема понижающего преобразователя постоянного тока от ALLEGRO. Рассчитана на входное напряжение от 9 до 46 В и выходной ток до 3 А, выпускается в компактном корпусе QFN16 (4x4 мм). Работает в расширенном температурном диапазоне от -40 до +105 °C. Применяется в промышленной автоматике и источниках питания с высокой плотностью монтажа.
Технические характеристики
| Сопротивление сток-исток | 350mΩ typ at 25°C, 550mΩ typ at 125°C |
| Корпус | 16-contact QFN with exposed thermal pad |
| Упаковка | 1500 pieces per 7-inch reel |
| Функция | Buck (step-down) DC-DC converter |
| Тип монтажа | SMD |
| Топология | Valley current-mode control |
| Кол-во выводов | 16 |
| Описание | Valley current mode control buck converter, adjustable step-down, 3A |
| Покрытие выводов | 100% matte tin, lead-free |
| On time min | 50ns typ, 60ns max |
| Артикул | A4403GEUTR-T |
| Корпус | QFN16-(4x4) |
| Вых. ток | 3A |
| Sense resistor | 50mΩ surface mount low inductance, rated 250mW at 70°C |
| Напряжение обратной связи | 0.8V typ, 0.792V to 0.808V |
| Minimum off time | 350ns max |
| Макс. вх. напр. | 46V |
| Мин. входное напряжение | 9V |
| On time tolerance | ±15% |
| Размеры упаковки | 4mm x 4mm x 0.75mm |
| Soft start current | 10μA typ, 5μA min, 15μA max |
| Vin uvlo threshold | 6.4V min, 7.5V max rising |
| Темп. хранения | -55°C to 150°C |
| Частота перекл. | 0.45MHz to 2MHz |
| Vin uvlo hysteresis | 0.7V to 1.1V |
| Disable input current | -10μA to -1μA at 0V |
| Recommended capacitors | X5R or X7R ceramic |
| Current limit threshold | 3.6A typ, 3.0A min, 4.2A max (valley current with 50mΩ sense resistor) |
| Disable input threshold | 1V max to enable |
| Fb overvoltage shutdown | 0.88V typ |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Absolute max ton voltage | -0.3V to 50V |
| Макс. темп. перехода | 150°C |
| Допуск вых. напр. | ±2.5% |
| Overtemperature shutdown | 165°C typ |
| Quiescent current enabled | 4.3mA typ, 5.5mA max |
| Absolute max sense voltage | -1.0V to 0.5V |
| Overtemperature hysteresis | 15°C typ |
| Quiescent current disabled | 100μA max |
| Макс. напряжение питания | 50V |
| Feedback input bias current | -400nA to 100nA |
| Absolute max disable voltage | -0.3V to 7V |
| Disable open circuit voltage | 2V to 7V |
| Описание (англ.) | DC-DC 9V to 46V Step Down Single-Out 3A 16-Pin QFN EP T/R |
| Темп. окр. среды | -40°C to 105°C |
| Рабочая температура перехода | -40°C to 125°C |
| Thermal resistance junction pad | 2°C/W |
| Absolute max switch node voltage | -1V to 50V |
| Тепловое сопротивление переход-среда | 36°C/W |
| Рабочая температура | -40°C ~ 105°C |
