Драйвер двигателя мостовой сдвоенный
У поставщика
ПроизводительALLEGRO
КатегорияДрайверы Full и Half-Bridge
У поставщиков
311 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:311 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 122,74 |
| от 19 | 114,30 |
| от 37 | 107,41 |
| от 74 | 102,27 |
| от 148 | 98,44 |
Описание

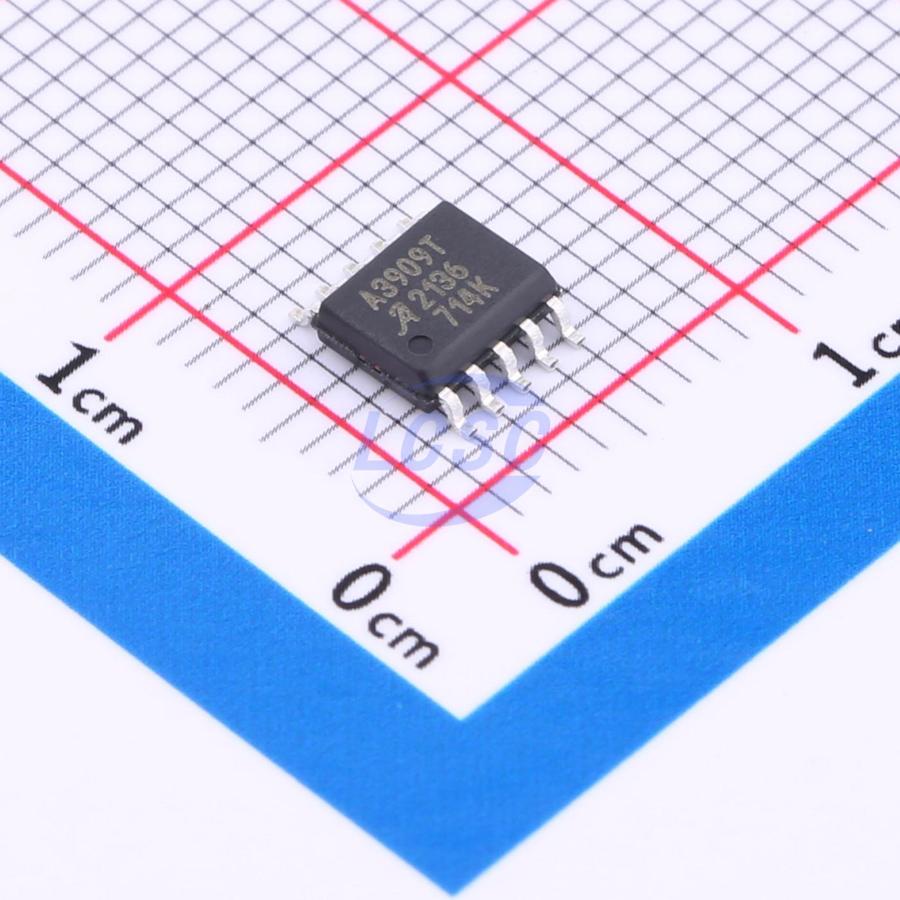

Драйвер двигателя A3909GLNTR-T от ALLEGRO — это сдвоенный мостовой контроллер в компактном корпусе 10-SSOP. Микросхема управляет двумя небольшими двигателями постоянного тока или одним шаговым двигателем. Подходит для портативной и бытовой электроники, а также для систем автоматизации с низким энергопотреблением.
Технические характеристики
| Цоколевка | 1: IN1; 2: IN2; 3: VBB; 4: IN3; 5: IN4; 6: OUT4; 7: OUT3; 8: GND; 9: OUT2; 10: OUT1 |
| Корпус | 10-SSOP |
| Упаковка | 3000 pieces per 13-in. reel |
| Тип монтажа | SMD |
| Без свинца | Да |
| Кол-во выводов | 10 |
| Описание | Dual Full Bridge Motor Driver |
| Артикул | A3909GLNTR-T |
| Vbb uvlo max | 3.95V |
| Vbb uvlo typ | 3.6V |
| Rds on sink typ | 0.48Ω |
| Leadframe plating | 100% matte-tin |
| Rds on source typ | 1.12Ω |
| Standby timer max | 1.5ms |
| Standby timer typ | 1ms |
| Макс. выходное напряжение | VBB + 1V |
| Мин. вых. напряжение | -0.3V |
| Макс. напр. пит. | 18V |
| Мин. напр. пит. | 4V |
| Input logic low max | 0.8V |
| Защита | thermal_shutdown, overcurrent_protection, output_to_supply_short, output_to_gnd_short, output_load_short, undervoltage_lockout |
| Rds on total max 4v | 3.5Ω |
| Rds on total typ 4v | 2.7Ω |
| Макс. ток дежурного режима | 10µA |
| Standby current typ | <1µA |
| Input hysteresis max | 500mV |
| Input hysteresis min | 100mV |
| Input hysteresis typ | 300mV |
| Input logic high min | 2V |
| Rds on total max 12v | 2Ω |
| Rds on total typ 12v | 1.6Ω |
| Thermal shutdown max | 180°C |
| Thermal shutdown min | 150°C |
| Thermal shutdown typ | 165°C |
| Motor types supported | two_dc_motors, single_stepper_motor, single_dc_motor_parallel |
| Vbb supply current max | 8mA |
| Vbb supply current typ | 4mA |
| Logic input current max | 150µA |
| Logic input current typ | 100µA |
| Logic input voltage max | 6V |
| Logic input voltage min | -0.3V |
| Output current parallel | 1.8A |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Vbb uvlo hysteresis max | 500mV |
| Vbb uvlo hysteresis min | 100mV |
| Vbb uvlo hysteresis typ | 300mV |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Output current per phase | 1A |
| Input logic low standby max | 0.4V |
| Абс. макс. напряжение питания | 18V |
| Гистерезис тепловой защиты | 20°C |
| Макс. температура перехода | 150°C |
| Описание (англ.) | Dual Full Bridge Motor Driver |
| Thermal resistance ln package | 130°C/W |
| Thermal resistance ly package | 48°C/W |
| Operating ambient temperature max | 105°C |
| Operating ambient temperature min | -40°C |
