Датчик Холла защелка 25мА 26.5В
У поставщика
У поставщиков
474 шт.
Норм. уп.: 30000
Цены поставщиков
Склад 13
В наличии:474 шт
Срок поставки: до недели
Норм. уп.: 30000
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 75,77 |
| от 16 | 72,38 |
| от 31 | 69,10 |
| от 62 | 66,47 |
| от 123 | 65,03 |
Описание

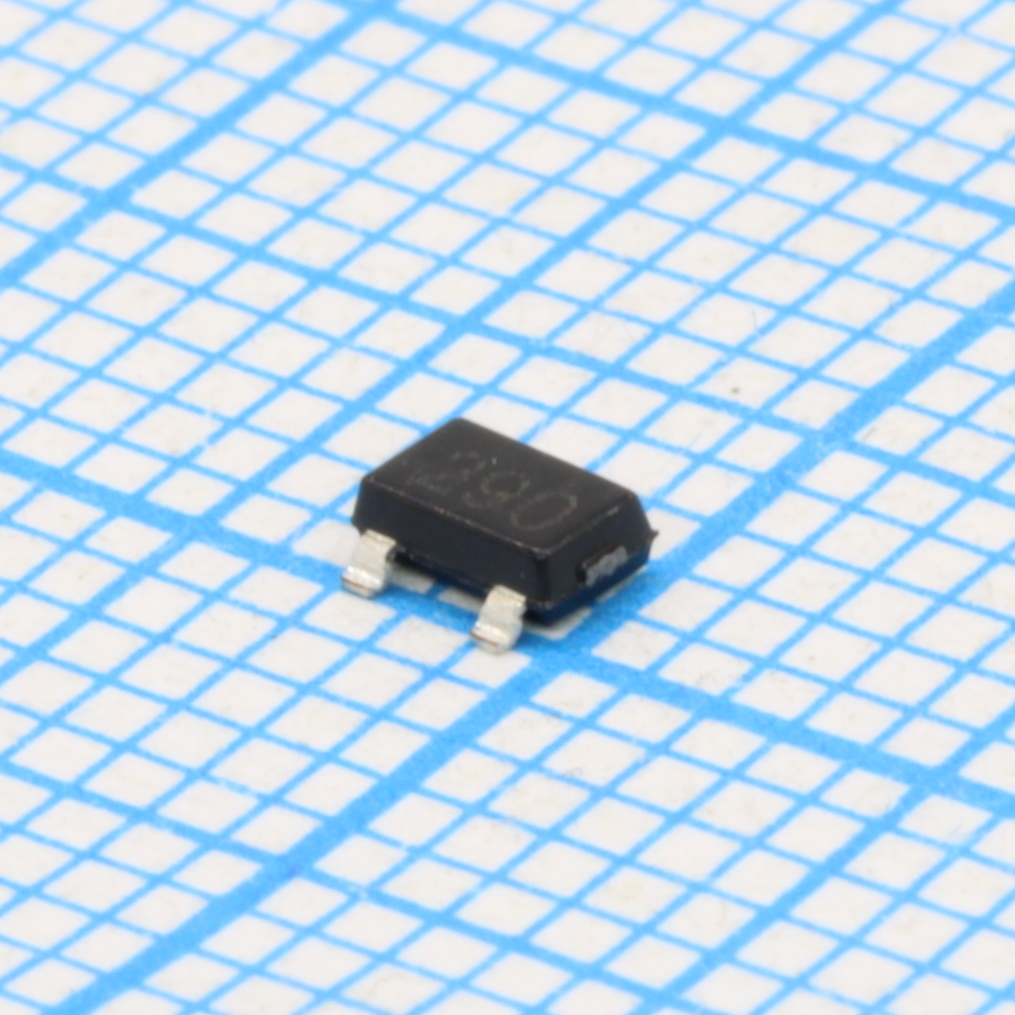

Датчик Холла защелка от ALLEGRO, модель A3290KLHLX-T. Работает при напряжении от 3 до 24 В, ток до 25 мА, в компактном корпусе SOT-23. Типичные точки срабатывания: 50 Гс (включение) и -5 Гс (выключение). Применяется в промышленной автоматике и бытовой электронике для определения положения и скорости вращения.
Технические характеристики
| Тип монтажа | SMD |
| Описание | Chopper-Stabilized, Precision Hall-Effect Latch |
| Тип выхода | Open-drain |
| Артикул | A3290KLHLX-T |
| Тип упаковки | SOT23W |
| Power on time max | 50µs |
| Мин. U стабилитрона | 28V |
| Output off voltage | 26V |
| Макс. ток питания | 8mA |
| Ток пит. тип. | 3mA to 4mA |
| Макс. напр. пит. | 24V |
| Мин. напр. пит. | 3V |
| Zener impedance typ | 50Ω |
| Hysteresis max gauss | 100G |
| Hysteresis min gauss | 10G |
| Magnetic sensitivity | South polarity on, north polarity off |
| Output current limit | 30mA to 60mA |
| Output fall time max | 2.0µs |
| Output fall time typ | 0.1µs |
| Output rise time max | 2.0µs |
| Output rise time typ | 0.2µs |
| Chopping frequency typ | 800kHz |
| Operate point max gauss | 50G |
| Operate point min gauss | 5G |
| Release point max gauss | -5G |
| Release point min gauss | -50G |
| Reverse battery voltage | -30V |
| Макс. темп. хр. | 170°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 165°C |
| Continuous output current | 25mA |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Макс. ток утечки | 10µA |
| Макс. напряжение питания | 26.5V |
| Reverse battery current max | -5mA |
| Описание (англ.) | HALL EFFECT SWITCH, LATCHING, SOT-23W-3; Hall Effect Type:Latching; Operate Point Typ:50G; Release Point Typ:-5G; Supply Voltage Min:3V; Supply Voltage Max:24V; Sensor Case Style:SOT-23; No. of Pins:3 Pin; Product Range: |
| Output saturation voltage max | 500mV |
| Output saturation voltage typ | 185mV |
| Thermal resistance package lh 1layer pcb | 228°C/W |
| Thermal resistance package lh 2layer pcb | 110°C/W |
