Датчик Холла высокая чувствительность ключ 2.4...5.5В
У поставщика
ПроизводительALLEGRO
У поставщиков
392 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:392 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 97,97 |
| от 13 | 93,82 |
| от 25 | 89,82 |
| от 49 | 86,61 |
| от 97 | 84,85 |
Описание

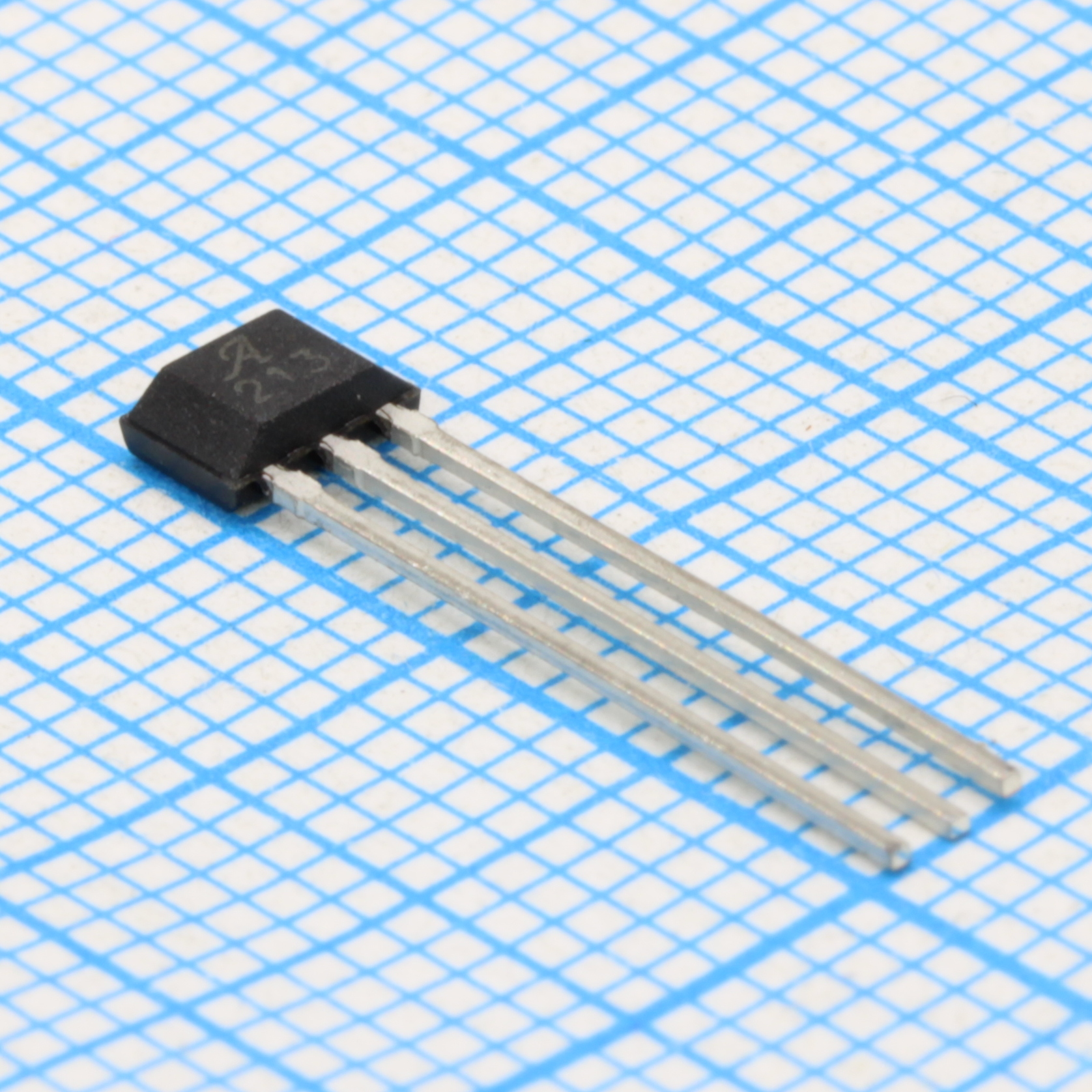

Датчик Холла A3213EUA-T от ALLEGRO — это высокочувствительный ключ с питанием от 2,4 до 5,5 В. Выполнен в компактном корпусе SIP с тремя выводами. Подходит для бесконтактного определения положения в промышленной автоматике и бытовой электронике.
Технические характеристики
| RoHS | Да |
| Тип | Hall-effect switch |
| Корпус | UA (3-pin SIP) |
| Упаковка | Bulk, 500 pieces/bag |
| Function | Omnipolar Switch |
| Aec q100 | Да |
| Тип монтажа | Выводной |
| Technology | Hall Effect |
| Period max | 360us |
| Period typ | 240us |
| Output Type | Open Drain |
| Описание | Micropower Ultra-Sensitive Hall-Effect Switch |
| Покрытие выводов | 100% matte-tin-plated leadframe |
| Тип выхода | MOSFET |
| Артикул | A3213EUA-T |
| Polarization | North Pole, South Pole |
| Mounting Type | Through Hole |
| Sensing Range | ±7mT Trip, ±1mT Release |
| Package / Case | 3-SSIP |
| Test Condition | -40°C ~ 85°C |
| Awake time max | 90us |
| Awake time typ | 60us |
| Duty cycle typ | 25% |
| Hysteresis typ | 10G |
| Voltage - Supply | 2.4V ~ 5.5V |
| Описание | MAGNETIC SWITCH OMNIPOLAR 3SIP |
| Magnetic polarity | omnipolar (north or south pole) |
| Макс. вых. ток | 1mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.4V |
| Напряжение питания тип. | 3.0V |
| Operating Temperature | -40°C ~ 85°C (TA) |
| Output on voltage max | 300mV |
| Макс. рассеиваемая мощность | See derating curve |
| Current - Output (Max) | 1mA |
| Current - Supply (Max) | 2mA |
| Chopping frequency typ | 340kHz |
| Output off voltage max | 6V |
| Supply current avg max | 850uA |
| Supply current avg typ | 309uA |
| Supplier Device Package | 3-SIP |
| Operate point north max | -G |
| Operate point north min | -70G |
| Operate point north typ | -48G |
| Operate point south max | 70G |
| Operate point south min | 42G |
| Operate point south typ | 42G |
| Release point north max | -10G |
| Release point north min | -G |
| Release point north typ | -38G |
| Release point south max | -G |
| Release point south min | 10G |
| Release point south typ | 32G |
| Макс. темп. хр. | 170C |
| Мин. темп. хр. | -65C |
| Тип упаковки | Bulk (россыпь) |
| Magnetic flux density max | Unlimited |
| Макс. раб. темп. | 150C |
| Мин. раб. темп. | -40C |
| Макс. ток утечки | 1.0uA |
| Supply current enabled max | 2.0mA |
| Supply current disabled max | 8.0uA |
| Абс. макс. напряжение питания | 6V |
| Макс. температура перехода | 165C |
| Описание (англ.) | IC, HALL EFFECT SW, 1MA, SIP3; Hall Effect Type:Switch; Operate Point Typ:-; Release Point Typ:-; Supply Voltage Min:2.4V; Supply Voltage Max:5.5V; Sensor Case Style:SIP; No. of Pins:3 Pin; Product Range:-; Automotive Qu |
| Thermal resistance junction ambient ua | 165C/W |
