Hall Effect Sensor Monolithic 3.3V 6-Pin MLP
У поставщика
ПроизводительALLEGRO
У поставщиков
197 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:197 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 140,50 |
| от 17 | 131,05 |
| от 33 | 123,36 |
| от 66 | 117,62 |
| от 131 | 113,34 |
Описание

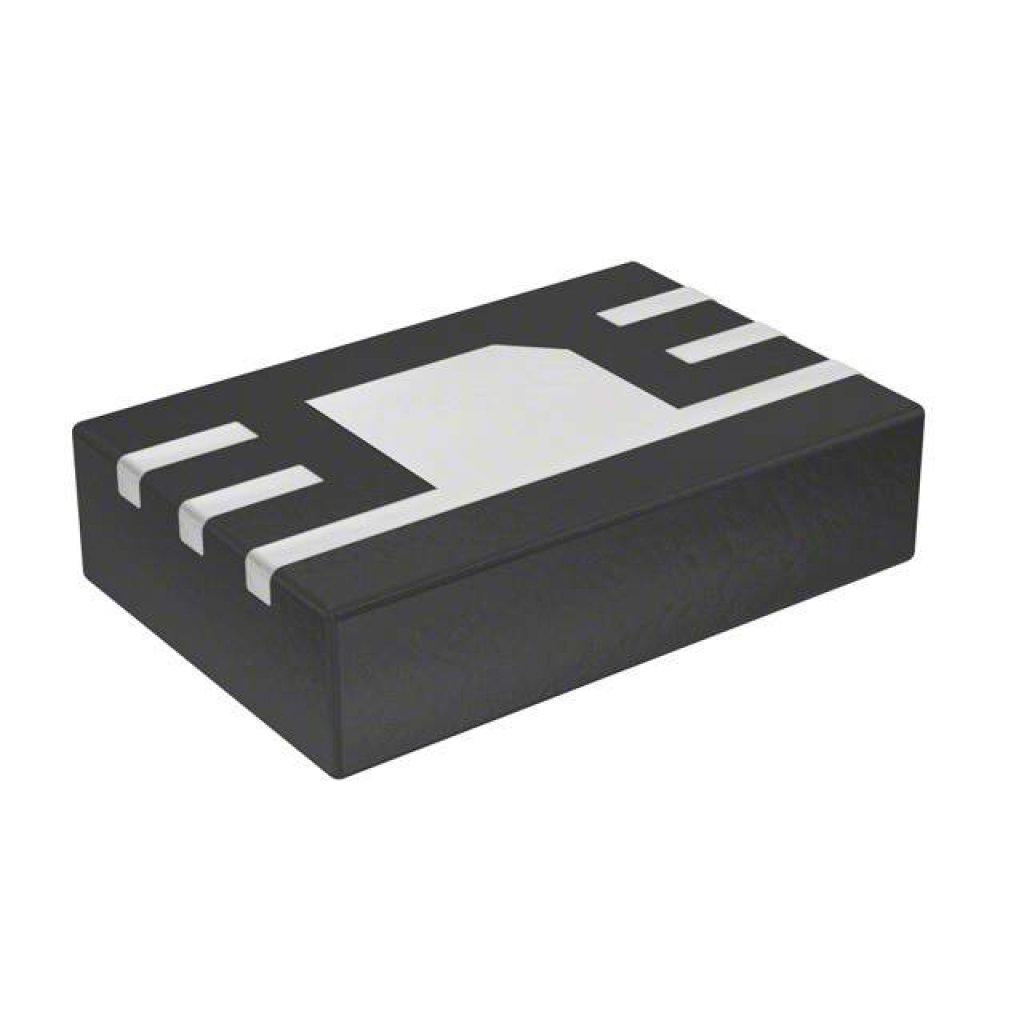

Датчик Холла A1392SEHLT-T от Allegro — это монолитный линейный датчик с трехстабильным выходом. Работает при напряжении 3,3 В, выпускается в компактном корпусе MLP-6. Подходит для точного измерения магнитного поля в портативной электронике и системах промышленной автоматики.
Технические характеристики
| Корпус | 6-pin MLP/DFN |
| Упаковка | 7-in. reel, 3000 pieces/reel |
| Без свинца | Да |
| Тип монтажа | SMD |
| Кол-во выводов | 6 |
| Описание | Micro Power 3 V Linear Hall Effect Sensor IC with Tri-State Output and User-Selectable Sleep Mode |
| Артикул | A1392SEHLT-T |
| Защита от ЭСР | >3kV |
| Package suffix | EH |
| Sensitivity typ | 2.50mV/G |
| Output bandwidth | 10kHz |
| Leadframe plating | 100% matte tin |
| Размеры упаковки | 2.0 × 3.0 mm, 0.75 mm nominal height |
| Макс. напр. пит. | 3.5V |
| Мин. напр. пит. | 2.5V |
| Noise 1392 bypass max | 40mVpp |
| Noise 1392 bypass typ | 40mVpp |
| Chopping frequency typ | 200kHz |
| Reverse output voltage | -0.1V |
| Reverse supply voltage | -0.1V |
| Ном. напряжение питания | 3.0V |
| Sleep input voltage max | VCC + 0.5V |
| Sleep input voltage min | -0.1V |
| Макс. темп. хр. | 170°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 165°C |
| Power consumption active | 10mW |
| Quiescent output voltage | 0.500 × VREF |
| Supply current sleep max | 25µA |
| Supply current active typ | 3.2mA |
| Output load resistance min | 15kΩ |
| Output load capacitance max | 10nF |
| Output resistance sleep typ | 4MΩ |
| Output voltage absolute max | VCC + 0.1V |
| Sleep input threshold sleep | 0.20 × VCC |
| Абс. макс. напряжение питания | 8V |
| Output resistance active typ | 20Ω |
| Sleep input threshold active | 0.45 × VCC |
| Описание (англ.) | MLP 6/I°/Micro Power 3 V Linear Hall Effect Sensor with Tri-State Output |
| Linear output voltage low max | VREF - 0.1V |
| Sleep input current sleep typ | 0.025mA |
| Linear output voltage high min | VREF - 0.1V |
| Sleep input current active typ | 1µA |
| Supply zener clamp voltage min | 6V |
| Supply zener clamp voltage typ | 8.3V |
| Operating ambient temperature max | 85°C |
| Operating ambient temperature min | -20°C |
| Ratiometric reference voltage max | VCC |
| Ratiometric reference voltage min | 2.5V |
| Reverse ratiometric reference voltage | -0.1V |
| Quiescent output power supply rejection | -60dB |
| Ratiometric reference voltage absolute max | 7V |
| Ratiometric reference zener clamp voltage min | 6V |
| Ratiometric reference zener clamp voltage typ | 8.3V |
| Ratiometric reference input resistance sleep typ | 5MΩ |
| Ratiometric reference input resistance active typ | 250kΩ |
