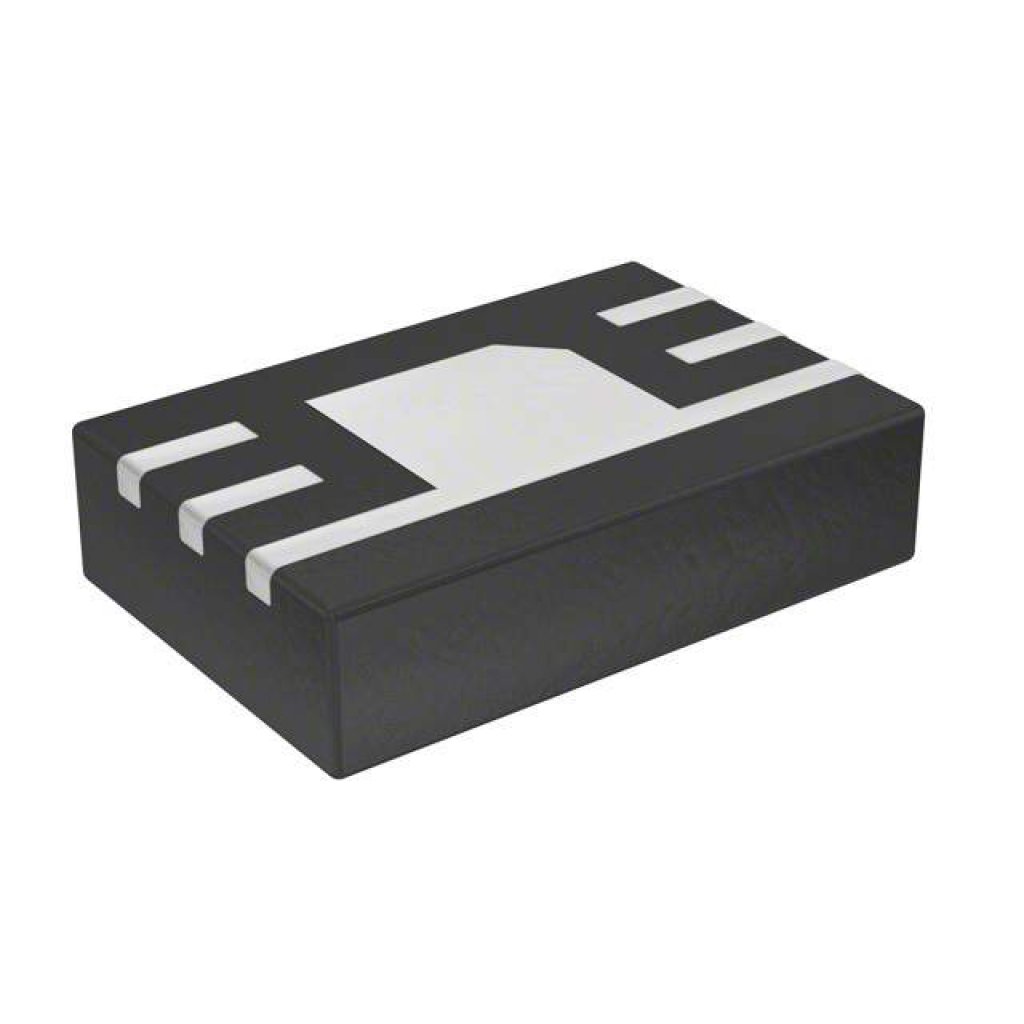

Датчик Холла A1391SEHLT-T
У поставщика
ПроизводительALLEGRO
У поставщиков
234 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:234 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 112,13 |
| от 13 | 110,30 |
| от 25 | 107,89 |
| от 49 | 104,55 |
| от 98 | 100,22 |
Описание
Датчик Холла A1391SEHLT-T от ALLEGRO — монолитный компонент для измерения магнитного поля. Работает при напряжении 3.3 В, выпускается в компактном корпусе MLP6 с 6 выводами. Подходит для систем промышленной автоматики и управления движением.
Технические характеристики
| Корпус | 6-pin MLP/DFN (suffix EH) |
| Упаковка | 7-in. reel, 3000 pieces/reel |
| Тип монтажа | SMD |
| Без свинца | Да |
| Кол-во выводов | 6 |
| Описание | Micropower 3 V Linear Hall-Effect Sensor IC with Tri-State Output and User-Selectable Sleep Mode |
| Артикул | A1391SEHLT-T |
| Noise 1391 max | 12mVpp |
| Noise 1391 typ | 6mVpp |
| Sensitivity typ | 1.25mV/G |
| Leadframe plating | 100% matte tin |
| Esd protection min | 3kV |
| Макс. выходное напряжение | VCC+0.1V |
| Размеры упаковки | 2.0×3.0mm |
| Макс. напр. пит. | 3.5V |
| Мин. напр. пит. | 2.5V |
| Автомобильный | Нет |
| Output bandwidth typ | 10kHz |
| Chopping frequency typ | 200kHz |
| Noise 1391 no load max | 20mVpp |
| Package height nominal | 0.75mm |
| Reverse output voltage | -0.1V |
| Reverse supply voltage | -0.1V |
| Ном. напряжение питания | 3.0V |
| Макс. темп. хр. | 170°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 165°C |
| Supply current sleep max | 25µA |
| Supply current active typ | 3.2mA |
| Output load resistance min | 15kΩ |
| Output load capacitance max | 10nF |
| Output resistance sleep typ | 4MΩ |
| Output voltage absolute max | VCC+0.1V |
| Sleep pin input voltage max | VCC+0.5V |
| Sleep pin input voltage min | -0.1V |
| Абс. макс. напряжение питания | 8V |
| Output resistance active typ | 20Ω |
| Power consumption active typ | 10mW |
| Quiescent output voltage typ | 0.500×VREF |
| Reverse logic supply voltage | -0.1V |
| Описание (англ.) | Hall Effect Sensor Monolithic 3.3V 6-Pin MLP EP T/R |
| Supply zener clamp voltage min | 6V |
| Supply zener clamp voltage typ | 8.3V |
| Logic supply voltage absolute max | 32V |
| Operating ambient temperature max | 85°C |
| Operating ambient temperature min | -20°C |
| Ratiometric reference voltage max | VCC |
| Ratiometric reference voltage min | 2.5V |
| Sleep pin input current sleep typ | 0.025mA |
| Sleep pin input current active typ | 1µA |
| Linear output voltage range low min | VREF-0.1V |
| Sleep pin input threshold sleep max | 0.20×VCC |
| Linear output voltage range high min | VREF-0.1V |
| Sleep pin input threshold active min | 0.45×VCC |
| Reverse ratiometric reference voltage | -0.1V |
| Ratiometric reference voltage absolute max | 7V |
| Quiescent output power supply rejection typ | -60dB |
| Ratiometric reference zener clamp voltage min | 6V |
| Ratiometric reference zener clamp voltage typ | 8.3V |
| Ratiometric reference input resistance sleep typ | 5MΩ |
| Ratiometric reference input resistance active typ | 250kΩ |
