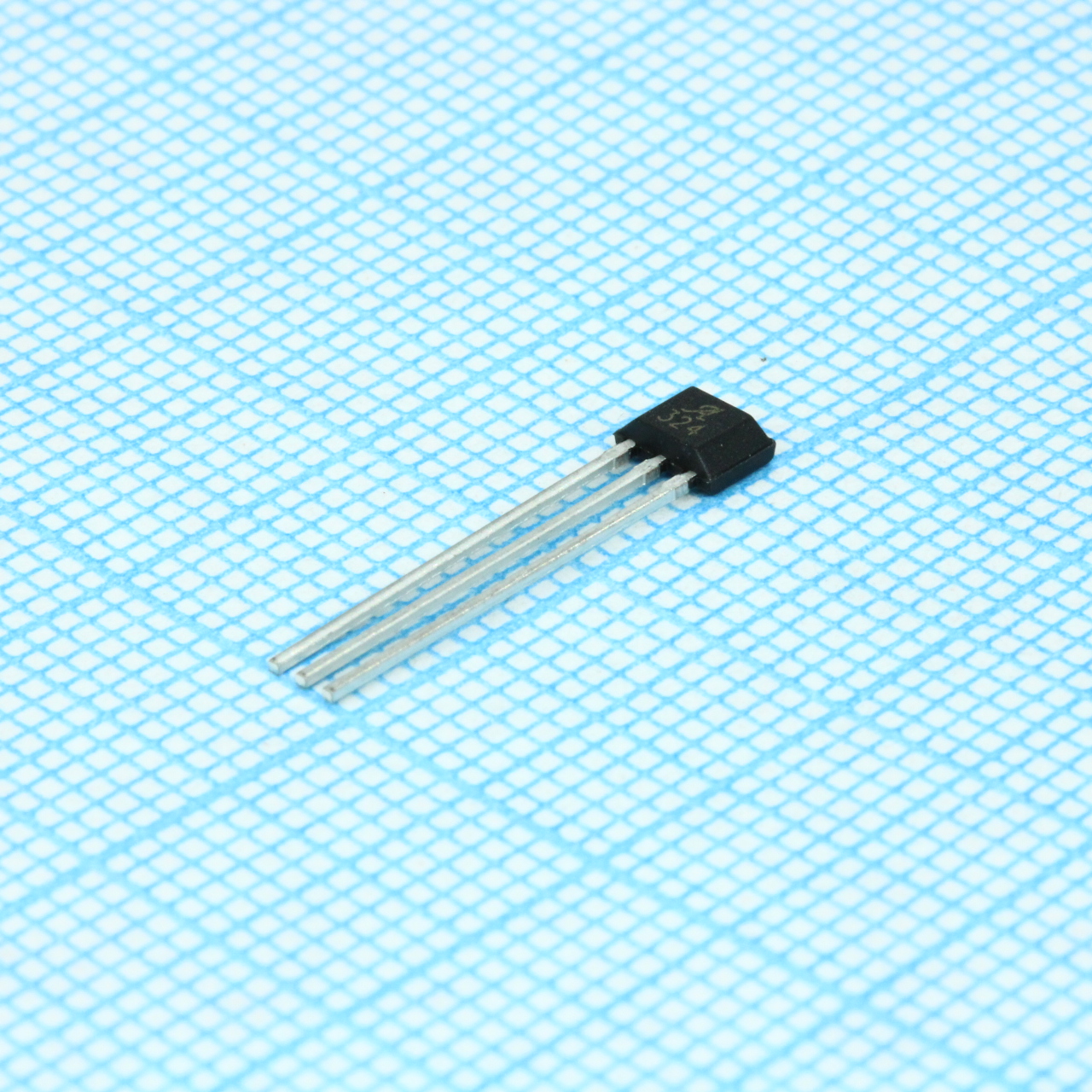

Датчик Холла A1324LUA-T
У поставщика
У поставщиков
2 534 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:2 534 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 124,52 |
| от 64 | 117,36 |
| от 128 | 112,55 |
| от 255 | 108,33 |
| от 500 | 105,49 |
Описание
Датчик Холла A1324LUA-T от ALLEGRO — линейный аналоговый компонент для измерения магнитного поля. Работает при напряжении от 4,5 до 5,5 В, имеет чувствительность 5 мВ/Гс и выходной сигнал, пропорциональный индукции. Выпускается в компактном корпусе SIP-3. Применяется в промышленной автоматике, системах контроля тока и позиционирования.
Технические характеристики
| Тип | Датчики магнитного поля (датчики Холла) |
| Корпус | 3-pin ultramini SIP (UA) |
| Особенности | Temperature-stable quiescent output voltage and sensitivity, Low-noise output, Ratiometric rail-to-rail output, Immune to mechanical stress, Solid-state reliability, Enhanced EMC performance |
| Тип монтажа | Выводной |
| Размеры | 1.5mm x 4mm x 3mm |
| Покрытие выводов | 100% matte tin |
| Тип выхода | Analog voltage proportional to magnetic flux density |
| Sensitivity max | 5.250mV/G |
| Sensitivity min | 4.750mV/G |
| Sensitivity typ | 5.000mV/G |
| Описание | Board Mount Hall Effect/Magnetic Sensors 1D LINEAR HALL SENSOR, 5V, ANALOG OUT, SIP-3, 5MV/G, AUTO |
| Power on time typ | 32us |
| Макс. ток питания | 9mA |
| Ток пит. тип. | 6.9mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Ном. напряжение питания | 5.0V |
| Thermal resistance ua | 165°C/W |
| Chopping frequency typ | 400kHz |
| Internal bandwidth typ | 17kHz |
| Sensitivity programmed | 5.0mV/G |
| Output sink current max | 10mA |
| Макс. темп. хр. | 170°C |
| Мин. темп. хр. | -65°C |
| Dc output resistance typ | <1ohm |
| Output referred noise typ | 7.0mV_p-p |
| Output source current max | 2mA |
| Forward output voltage max | 15V |
| Forward supply voltage max | 8V |
| Output load resistance min | 4.7kohm |
| Reverse output voltage max | -0.1V |
| Reverse supply voltage max | -0.1V |
| Output load capacitance max | 10nF |
| Макс. температура перехода | 165°C |
| Quiescent output voltage max | 2.575V |
| Quiescent output voltage min | 2.425V |
| Quiescent output voltage typ | 2.500V |
| Supply zener clamp voltage min | 6V |
| Supply zener clamp voltage typ | 8.3V |
| Symmetry sensitivity error max | 1.5% |
| Symmetry sensitivity error min | -1.5% |
| Linearity sensitivity error max | 1.5% |
| Linearity sensitivity error min | -1.5% |
| Quiescent output voltage percent | 50% of supply voltage |
| Ratiometry sensitivity error max | 1.5% |
| Ratiometry sensitivity error min | -1.5% |
| Operating ambient temperature max | 150°C |
| Operating ambient temperature min | -40°C |
| Output saturation voltage low max | 0.30V |
| Output saturation voltage high min | 4.7V |
| Quiescent voltage output drift max | 10G |
| Quiescent voltage output drift min | -10G |
| Input referred rms noise density typ | 1.3mG/sqrt(Hz) |
| Sensitivity drift at max ambient max | 5% |
| Sensitivity drift at max ambient min | -5% |
| Sensitivity drift at min ambient max | 8.5% |
| Sensitivity drift at min ambient min | -3.5% |
| Sensitivity temperature coefficient typ | 0%/°C |
| Ratiometry quiescent voltage output error max | 1.3% |
| Ratiometry quiescent voltage output error min | -1.3% |
| Sensitivity drift due to package hysteresis max | 2% |
| Sensitivity drift due to package hysteresis min | -2% |
