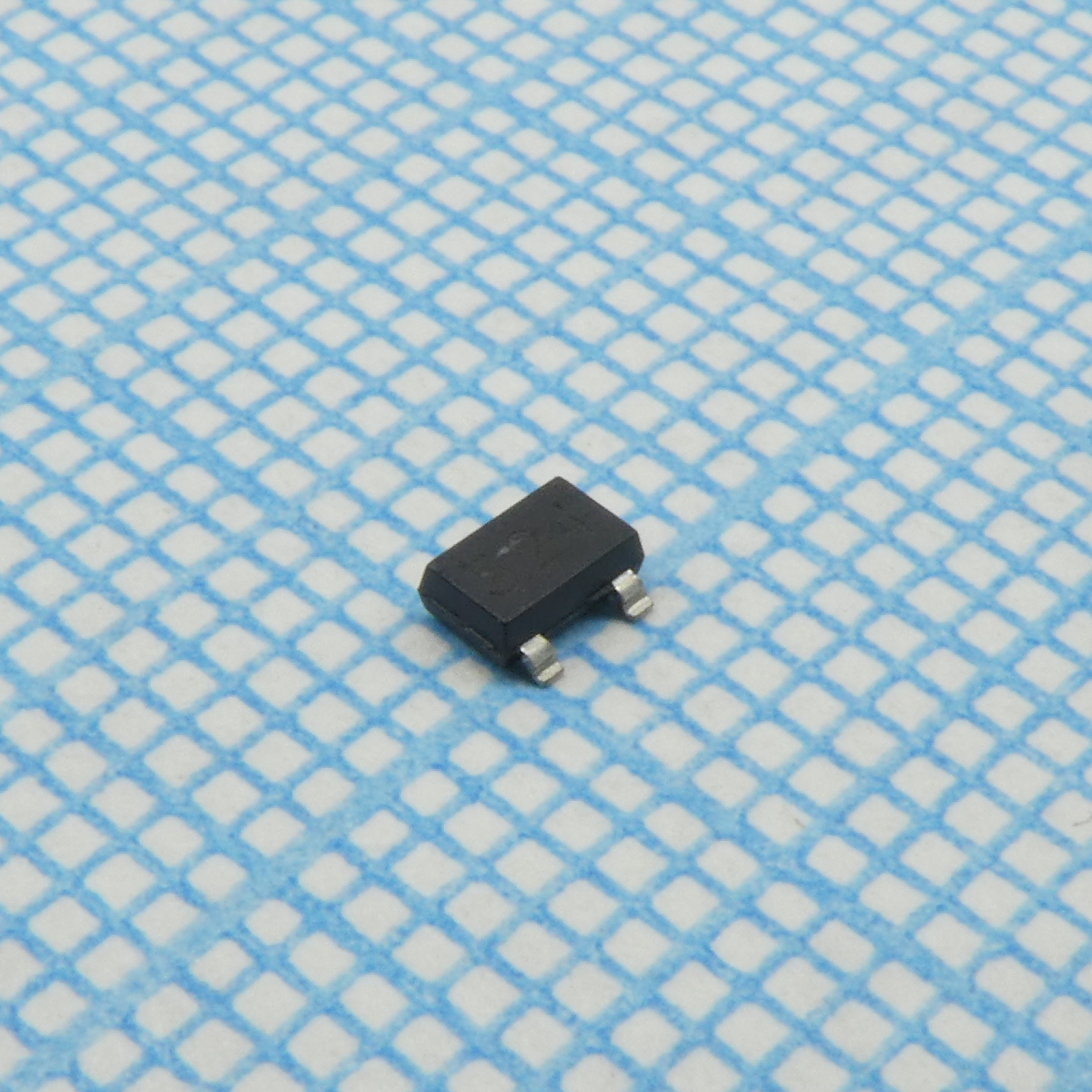

Датчик Холла A1324LLHLX-T
У поставщика
ПроизводительALLEGRO
У поставщиков
413 шт.
Норм. уп.: 10000
Цены поставщиков
Склад 13
В наличии:413 шт
Срок поставки: до недели
Норм. уп.: 10000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 124,32 |
| от 19 | 115,78 |
| от 37 | 108,82 |
| от 73 | 103,64 |
| от 146 | 99,76 |
Описание
Датчик Холла A1324LLHLX-T от Allegro — линейный аналоговый сенсор магнитного поля. Выполнен в миниатюрном корпусе SOT23-3L, поставляется на ленте в катушке. Используется для точного измерения положения и тока в промышленной автоматике и автомобильной электронике.
Технические характеристики
| Корпус | SOT-23W |
| Тип монтажа | SMD |
| Без свинца | Да |
| Кол-во выводов | 3 |
| Sensitivity max | 5.250mV/G |
| Sensitivity min | 4.750mV/G |
| Sensitivity typ | 5.0mV/G |
| Power on time typ | 32µs |
| Размеры упаковки | 2mm × 3mm × 1mm |
| Макс. ток питания | 9mA |
| Ток пит. тип. | 6.9mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Напряжение питания тип. | 5.0V |
| Покрытие выводов | 100% matte tin leadframe |
| Dc output resistance | <1Ω |
| Chopping frequency typ | 400kHz |
| Internal bandwidth typ | 17kHz |
| Output sink current max | 10mA |
| Макс. темп. хр. | 170°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Output noise voltage typ | 7.0mV p-p |
| Output source current max | 2mA |
| Forward output voltage max | 15V |
| Forward supply voltage max | 8V |
| Output load resistance min | 4.7kΩ |
| Reverse output voltage max | -0.1V |
| Reverse supply voltage max | -0.1V |
| Symmetry sensitivity error | -1.5% to 1.5% |
| Linearity sensitivity error | -1.5% to 1.5% |
| Output load capacitance max | 10nF |
| Макс. температура перехода | 165°C |
| Quiescent output voltage max | 2.575V |
| Quiescent output voltage min | 2.425V |
| Quiescent output voltage typ | 2.500V |
| Ratiometry sensitivity error | -1.5% to 1.5% |
| Описание (англ.) | SENSOR, HALL EFFECT, LINEAR, SOT23W-3, |
| Quiescent voltage output drift | -10G to 10G |
| Supply zener clamp voltage min | 6V |
| Supply zener clamp voltage typ | 8.3V |
| Input referred rms noise density | 1.3mG/√Hz |
| Sensitivity drift at max ambient | -5% to 5% |
| Sensitivity drift at min ambient | -3.5% to 8.5% |
| Operating ambient temperature max | 150°C |
| Operating ambient temperature min | -40°C |
| Output saturation voltage low max | 0.30V |
| Output saturation voltage high min | 4.7V |
| Sensitivity temperature coefficient | 0%/°C |
| Ratiometry quiescent voltage output error | -1.3% to 1.3% |
| Sensitivity drift due to package hysteresis | ±2% |
