Преобразователь DC/DC 2 Вт вход 12 В, выход ±15 В/±67 мА изоляция 1500 В
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
313 шт.
Норм. уп.: 25
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт233,06 ₽
Сумма699,18 ₽
В наличии307 шт
от 3 штюрлицам и ИП
от 17 — 221,72 ₽ (−5%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии6 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
продаётся от 5 штпри 5 — 226,62 ₽
3 шт · Склад 39 · 699,18 ₽
Описание

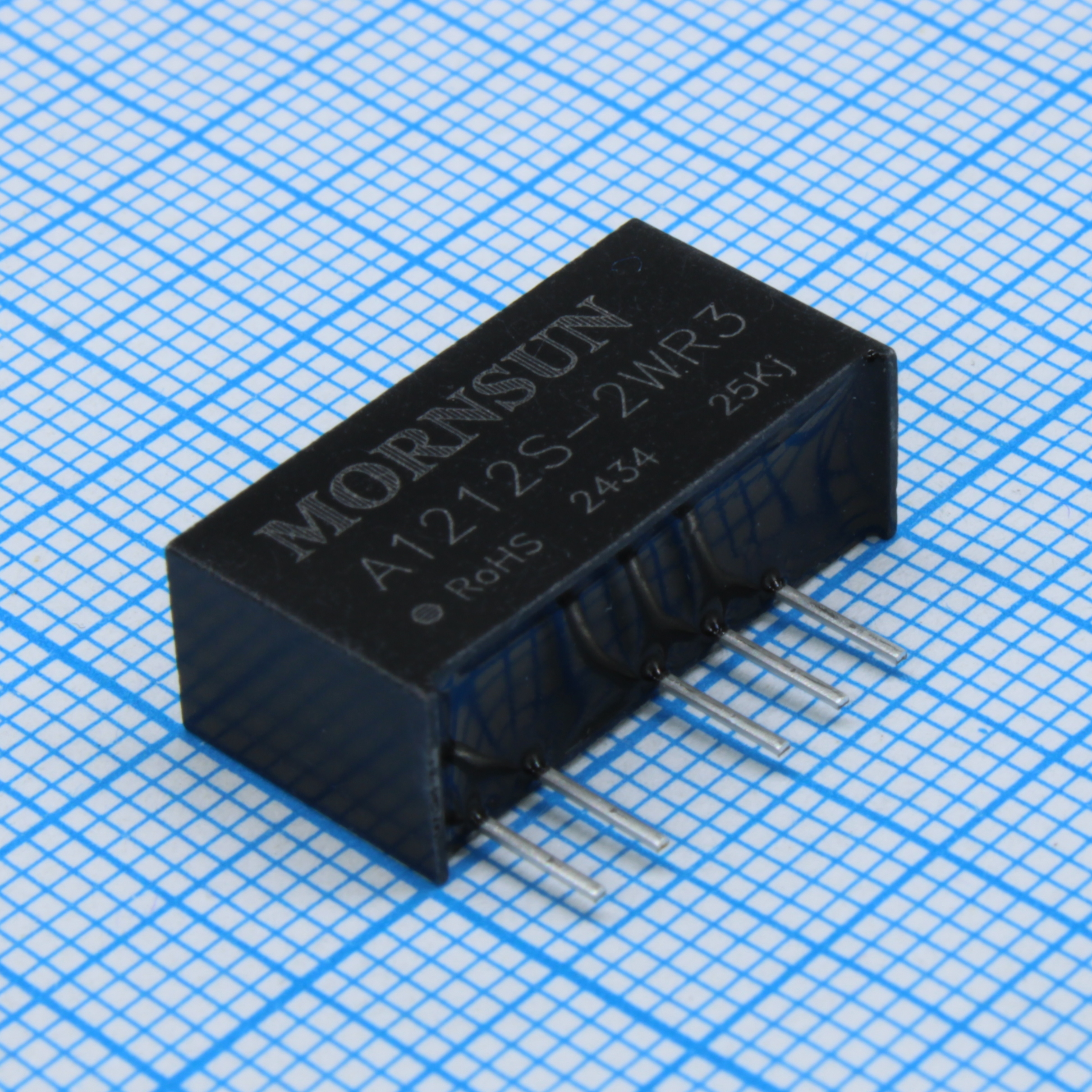

MORNSUN A1212S-2WR3 — это изолированный DC/DC преобразователь мощностью 2 Вт. Работает от входного напряжения 10.8–13.2 В и выдаёт стабилизированные ±12 В с током до ±84 мА, изоляция 1500 В. Компактный модуль в корпусе для монтажа в тубу. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| Тип | Isolated Module |
| MTBF | 3500 khours |
| Вес | 2.4g |
| Корпус | SIP |
| Горячая замена | unavailable |
| Тип монтажа | Выводной |
| Вибрация | 10-150Hz, 5G, 0.75mm along X,Y,Z |
| КПД, % | 83% |
| Размеры | 19.65x7.05x10.16mm |
| Описание | DC/DC Converter, 2W, isolated, dual output |
| Артикул | A1212S-2WR3 |
| Применение | ITE (Commercial) |
| Вх. фильтр | capacitance filter |
| Вых. мощность | 2W |
| Пульсации и шум | 75mVp-p typ, 180mVp-p max |
| Тип монтажа | Through Hole |
| Мощность, Вт | 1.99 W |
| Материал корпуса | Black plastic, flame-retardant and heat-resistant (UL94V-0) |
| ЭМС излучение | CISPR32/EN55032 CLASSB |
| Корпус | 7-SIP Module, 5 Leads |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 79% |
| Тип. КПД | 83% |
| Вых. ток | ±83mA |
| Вых. напряжение | ±12V |
| Орган сертификации | CB, CE, cURus, UL |
| Номер стандарта | 62368-1 |
| Рег. нагрузки | 5% typ, 10% max |
| Размеры | 0.77" L x 0.28" W x 0.40" H (19.7mm x 7.1mm x 10.2mm) |
| Помехоустойчивость ЭСР | IEC/EN61000-4-2 Air ±8kV, Contact ±6kV perf. Criteria B |
| Влажн. хранения | 5% to 95% RH |
| Точность напряжения | see output regulation curve |
| Описание | DC DC CONVERTER +/-12V 1W |
| Число выходов | 2 |
| Напр. изоляции | 1500VDC |
| Линейная регулировка | ±1.2% |
| Макс. импульсное напряжение | 18V |
| Напряжение выхода 1 | 12V |
| Voltage - Output 2 | -12V |
| Мин. выходной ток | ±8mA |
| Напряжение изоляции | 1.5 kV |
| Макс. емк. нагр. | 220µF |
| Диап. вх. напр. | 10.8-13.2V |
| Темп. хранения | -55℃ to +125℃ |
| Частота перекл. | 260kHz |
| Сопр. изоляции | 1000MΩ |
| Рабочая температура | -40°C ~ 105°C (With Derating) |
| Входное напряжение (Макс.) | 13.2V |
| Мин. входное напряжение | 10.8V |
| Нагрев корпуса | 15℃ |
| Ном. вх. напр. | 12V |
| Емк. изоляции | 20pF |
| Раб. температура | -40℃ to +105℃ |
| Выходной ток, макс. | 83mA, 83mA |
| Темп. коэф. | ±0.02%/℃ |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | continuous, self-recovery |
| Макс. ток х.х. | 8mA |
| Типовой входной ток без нагрузки | 8mA |
| Макс. входной ток при полной нагрузке | 211mA |
| Типовой входной ток при полной нагрузке | 201mA |
| Описание (англ.) | Isolated Module DC DC Converter 2 Output ±12V ±84mA ±5mA 10.8V~13.2V Input |
| Темп. пайки выводов | 300℃ |
