Документация
Преобразователь DC/DC мощность, Вт: 1 вход 12В выход ±12В изоляция: 1500В
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
1 821 шт.
Норм. уп.: 25
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт77,29 ₽
дешевле всех
Сумма772,90 ₽
В наличии1 801 шт
от 10 штюрлицам и ИП
Склад 13срок до недели
Цена за шт127,16 ₽
Сумма1 271,60 ₽
+ доплата 490,00 ₽
В наличии20 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 17 — 118,60 ₽ (−7%)
10 шт · Склад 39 · 772,90 ₽
Описание

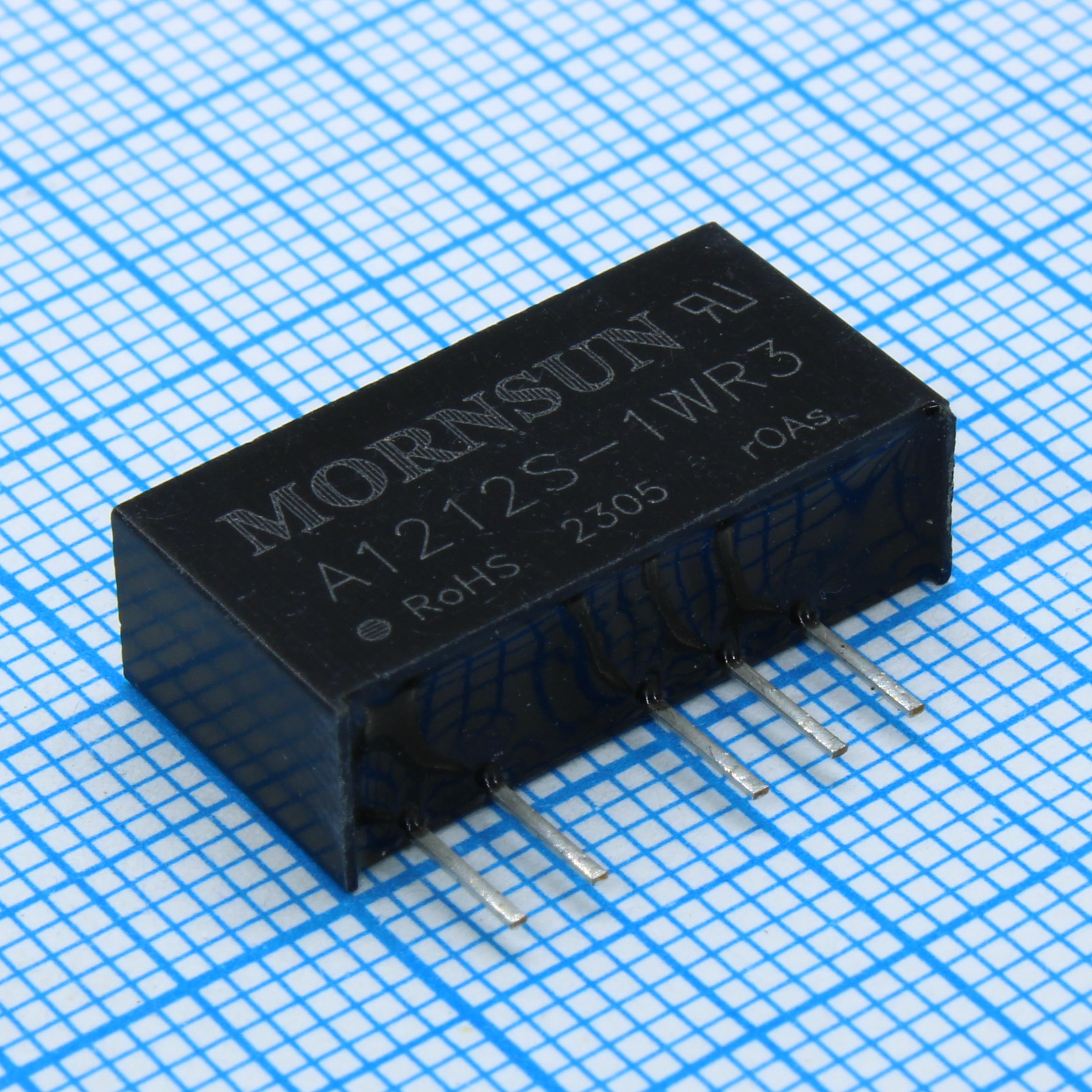

DC/DC-преобразователь MORNSUN A1212S-1WR3 мощностью 1 Вт. Работает от входного напряжения 10.8–13.2 В, выдаёт стабилизированные ±12 В с током до ±42 мА. Гальваническая изоляция 1500 В обеспечивает безопасность. Применяется в промышленной автоматике и телекоммуникационном оборудовании.
Технические характеристики
| Тип | Isolated Module |
| MTBF | 3500k hours |
| Мощность, Вт | 1 |
| Серия | A_S-1WR3 & B_LS-1WR3 |
| Вес | 2.1g |
| Корпус | SIP |
| Горячая замена | Unavailable |
| Тип монтажа | Выводной |
| Вибрация | 10-150Hz, 5G, 0.75mm along X, Y and Z |
| КПД, % | 81% |
| Размеры | 19.65x6.00x10.16mm |
| Описание | 1W isolated DC-DC converter, fixed input voltage, unregulated dual/single output |
| Артикул | A1212S-1WR3 |
| Применение | ITE (Commercial) |
| Эмиссия CE | CISPR32/EN55032 CLASSB |
| Эмиссия RE | CISPR32/EN55032 CLASSB |
| Устойчивость ESD | IEC/EN61000-4-2 Air±8kV, Contact±6kV perf. CriteriaB |
| Вх. фильтр | Capacitance filter |
| Тип монтажа | Through Hole |
| Мощность, Вт | 1 W |
| Материал корпуса | Black plastic; flame-retardant and heat-resistant (UL94V-0) |
| Сертификация | UL/EN/BS EN/IEC |
| Корпус | 7-SIP Module, 5 Leads |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 77% |
| Тип. КПД | 81% |
| Вых. напряжение | ±12VDC |
| Орган сертификации | CB, CE, cURus, UL |
| Номер стандарта | 62368-1 |
| Размеры | 0.77" L x 0.24" W x 0.40" H (19.7mm x 6.0mm x 10.2mm) |
| Влажн. хранения | 5-95%RH |
| Точность напряжения | See output regulation curves (Fig.1) |
| Описание | DC DC CONVERTER +/-12V 1W |
| Число выходов | 2 |
| Напр. изоляции | 1500VDC |
| Линейная регулировка | ±1% |
| Макс. импульсное напряжение | 18VDC |
| Напряжение выхода 1 | 12V |
| Voltage - Output 2 | -12V |
| Макс. вых. ток | ±42mA |
| Мин. выходной ток | ±5mA |
| Напряжение изоляции | 1.5 kV |
| Диап. вх. напр. | 10.8-13.2VDC |
| Макс. регулировка нагрузки | 10% |
| Типовая регулировка нагрузки | 3% |
| Макс. емк. нагрузка | 220µF |
| Темп. хранения | -55℃ to +125℃ |
| Макс. пульсации и шум | 75mVp-p |
| Пульсации и шум тип. | 30mVp-p |
| Рабочая температура | -40°C ~ 105°C (With Derating) |
| Входное напряжение (Макс.) | 13.2V |
| Мин. входное напряжение | 10.8V |
| Нагрев корпуса | 25℃ |
| Ном. вх. напр. | 12VDC |
| Сопр. изоляции | 1000MΩ |
| Раб. температура | -40℃ to +105℃ |
| Выходной ток, макс. | 42mA, 42mA |
| Типовая частота переключения | 260kHz |
| Темп. коэф. | ±0.02%/℃ |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | Continuous, self-recovery |
| Типовой входной ток без нагрузки | 8mA |
| Типовая изоляционная емкость | 20pF |
| Температура пайки штыря | 300℃ |
| Макс. входной ток при полной нагрузке | 110mA |
| Типовой входной ток при полной нагрузке | 105mA |
| Рек. входной конденсатор | 2.2µF/25V |
| Рек. выходной конденсатор | 2.2µF/25V |
| Отраж. пульс. ток тип. | 15mA |
| Описание (англ.) | Isolated Module DC DC Converter 2 Output ±12V ±42mA ±5mA 10.8V~13.2V Input |
