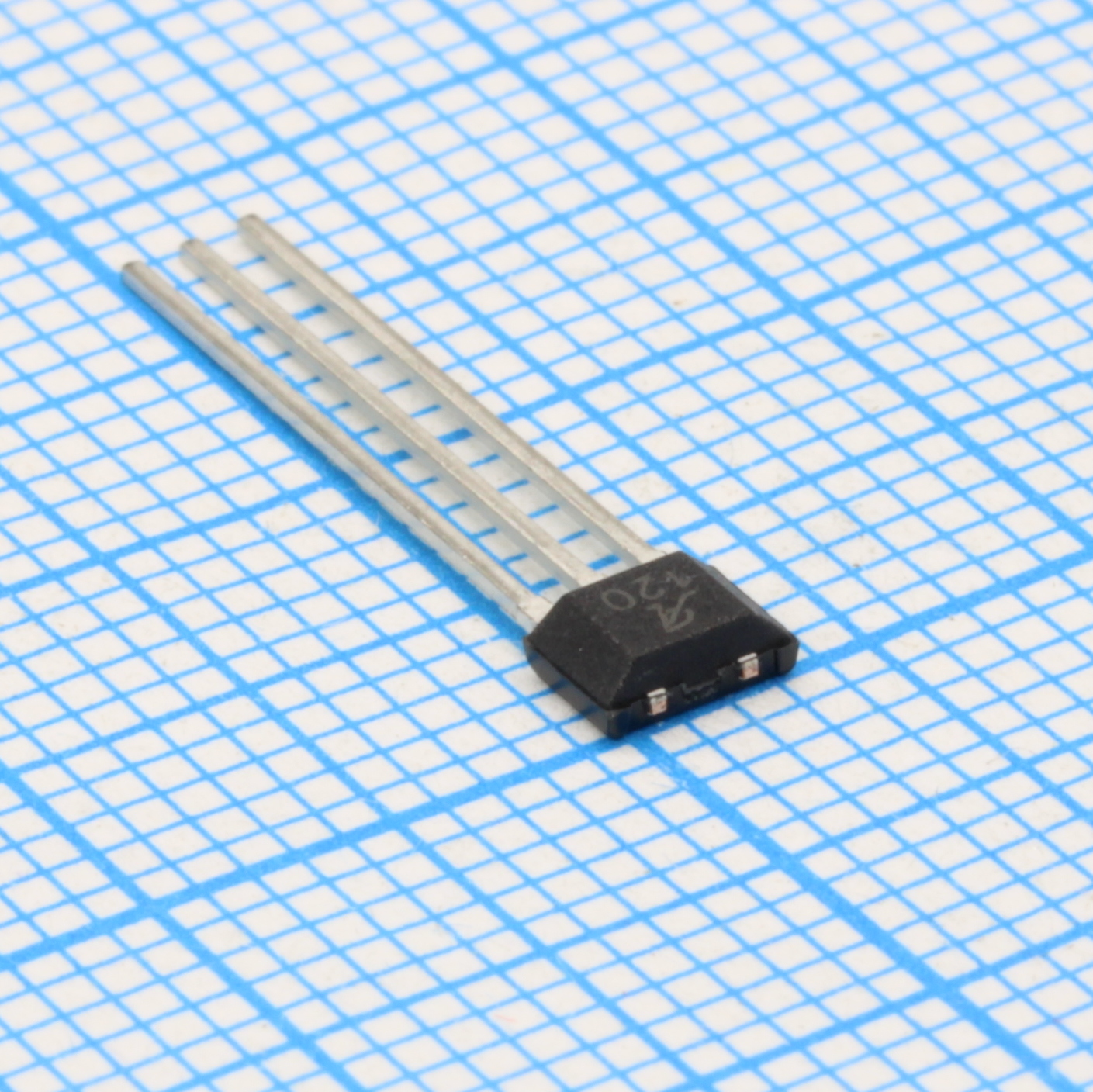

Датчик Холла A1120EUA-T
У поставщика
ПроизводительALLEGRO
У поставщиков
441 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:441 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 123,88 |
| от 10 | 118,88 |
| от 20 | 114,05 |
| от 40 | 110,19 |
| от 79 | 108,08 |
Описание
Датчик Холла A1120EUA-T от ALLEGRO — это однополярный коммутатор на эффекте Холла. Работает при напряжении от 3 до 24 В, с типовой точкой срабатывания 35 Гс и отпускания 25 Гс. Выпускается в компактном трёхвыводном корпусе SIP. Применяется в промышленной автоматике и автомобильной электронике.
Технические характеристики
| Корпус | 3-pin SIP (UA) |
| Упаковка | Bulk, 500 pieces/bag |
| Тип монтажа | сквозное отверстие |
| Без свинца | Да |
| Тип выхода | open-drain |
| Output logic | On (logic low) in south pole |
| Magnetic type | unipolar switch |
| Hysteresis typ | 10G |
| Описание | Board Mount Hall Effect/Magnetic Sensors LOW VOLTAGE GENERAL PURPOSE UNIPOLAR SWITCH |
| Operate point max | 50G |
| Operate point typ | 35G |
| Power on time max | 25μs |
| Release point min | 5G |
| Release point typ | 25G |
| Temperature grade | E (-40°C to 85°C) |
| Макс. ток питания | 4mA |
| Макс. напр. пит. | 24V |
| Мин. напр. пит. | 3V |
| Zener impedance typ | 50Ω |
| Output fall time max | 2μs |
| Output rise time max | 2μs |
| Chopping frequency typ | 800kHz |
| Макс. темп. хр. | 170°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Bulk (россыпь) |
| Output current limit max | 60mA |
| Output current limit min | 30mA |
| Макс. ток утечки | 10μA |
| Reverse supply current max | -5mA |
| Макс. температура перехода | 165°C |
| Описание (англ.) | HALL EFFECT SWITCH, UNIPOLAR, 3SIP; Hall Effect Type:Switch; Operate Point Typ:35G; Release Point Typ:25G; Supply Voltage Min:3V; Supply Voltage Max:24V; Sensor Case Style:SIP; No. of Pins:3 Pin; Product Range:-; Automot |
| Output saturation voltage max | 500mV |
| Output saturation voltage typ | 185mV |
| Supply zener clamp voltage min | 28V |
| Output off voltage absolute max | 26V |
| Operating ambient temperature max | 85°C |
| Operating ambient temperature min | -40°C |
| Forward supply voltage absolute max | 26.5V |
| Reverse output current absolute max | -50mA |
| Reverse supply voltage absolute max | -30V |
| Continuous output current absolute max | 25mA |
| Тип | датчик Холла |
