Датчик Холла ключ защита от ЭМП
У поставщика
У поставщиков
290 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:290 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 133,98 |
| от 10 | 128,65 |
| от 19 | 123,51 |
| от 37 | 119,40 |
| от 73 | 117,16 |
Описание

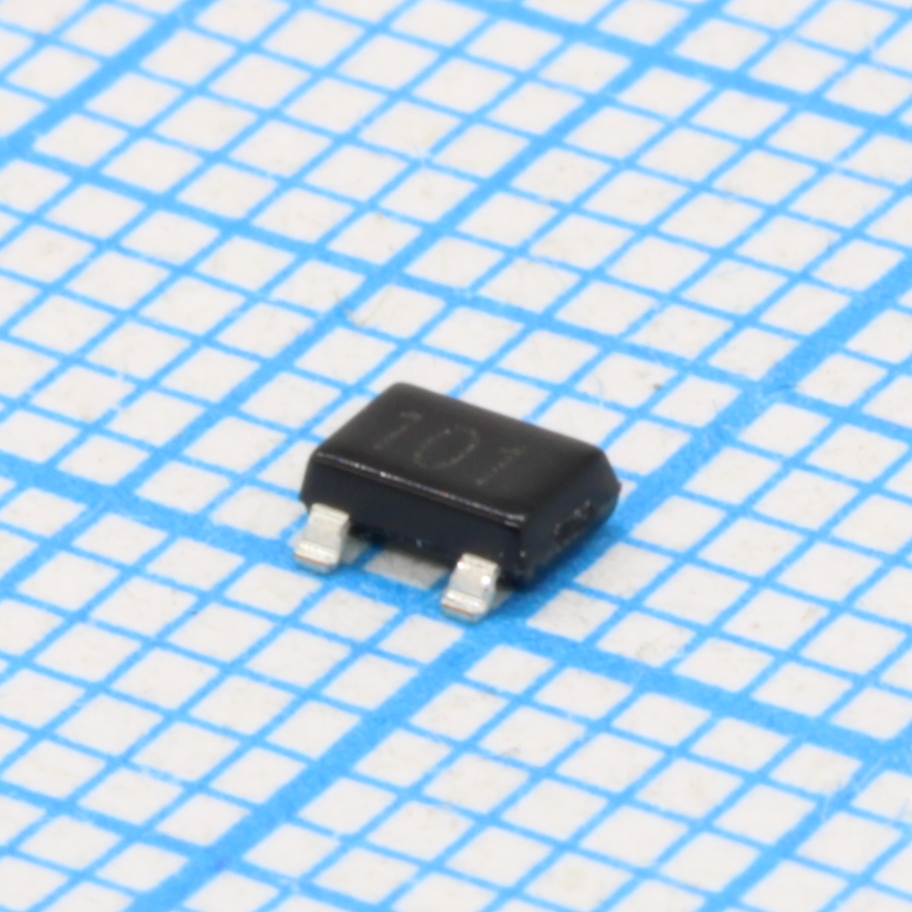

Датчик Холла A1101ELHLT-T от ALLEGRO — это ключ с защитой от электромагнитных помех. Работает при напряжении от 3,8 до 24 В, типовое срабатывание при 175 Гс, отпускание при 10 Гс. Выпускается в миниатюрном корпусе SOT-23 для поверхностного монтажа. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| Корпус | 3-pin SOT23W |
| Упаковка | 7-in reel, 3000 pieces/reel |
| Особенности | AEC-Q100 automotive qualified, Continuous-time operation, Fast power-on time, Low noise, Stable operation over full operating temperature range, Reverse battery protection, Solid-state reliability, Factory-programmed switchpoints, Robust EMC performance, High ESD rating, Regulator stability without bypass capacitor |
| Тип монтажа | SMD |
| Кол-во выводов | 3 |
| Pinout lh | 1: VCC; 2: VOUT; 3: GND |
| Описание | Continuous-time unipolar Hall-effect switch |
| Тип выхода | NMOS open drain |
| Артикул | A1101ELHLT-T |
| Power on time max | 4µs |
| Hysteresis 25c max | 80G |
| Hysteresis 25c min | 20G |
| Hysteresis 25c typ | 55G |
| Макс. напр. пит. | 24V |
| Мин. напр. пит. | 3.8V |
| Output fall time max | 400ns |
| Output rise time max | 400ns |
| Test load resistance | 820Ω |
| Operate point 25c max | 160G |
| Operate point 25c min | 50G |
| Operate point 25c typ | 100G |
| Output on voltage max | 400mV |
| Output on voltage typ | 215mV |
| Release point 25c max | 130G |
| Release point 25c min | 10G |
| Release point 25c typ | 45G |
| Supply current on max | 7.5mA |
| Supply current on typ | 4.1mA |
| Test load capacitance | 12pF |
| Supply current off max | 7.5mA |
| Supply current off typ | 3.8mA |
| Макс. темп. хр. | 170°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Supply zener current max | 10.5mA |
| Hysteresis temp range max | 80G |
| Hysteresis temp range min | 20G |
| Hysteresis temp range typ | 55G |
| Макс. ток утечки | 10µA |
| Absolute max output current | 25mA |
| Макс. напряжение питания | 30V |
| Reverse battery current max | -10mA |
| Magnetic flux density rating | Unlimited |
| Макс. температура перехода | 165°C |
| Operate point temp range max | 175G |
| Operate point temp range min | 30G |
| Operate point temp range typ | 100G |
| Release point temp range max | 145G |
| Release point temp range min | 10G |
| Release point temp range typ | 45G |
| Описание (англ.) | HALL EFFECT SWITCH, SMD, SOT-23W-3; Hall Effect Type:Switch; Operate Point Typ:175G; Release Point Typ:10G; Supply Voltage Min:3.8V; Supply Voltage Max:24V; Sensor Case Style:SOT-23; No. of Pins:3 Pin; Product Range:-; A |
| Supply zener clamp voltage min | 32V |
| Absolute max output off voltage | 30V |
| Output on voltage test condition | I_OUT=20mA |
| Operating ambient temperature max | 85°C |
| Operating ambient temperature min | -40°C |
| Absolute max reverse output voltage | -0.5V |
| Absolute max reverse supply voltage | -30V |
| Output leakage current test condition | V_OUT=24V, B<B_RP |
