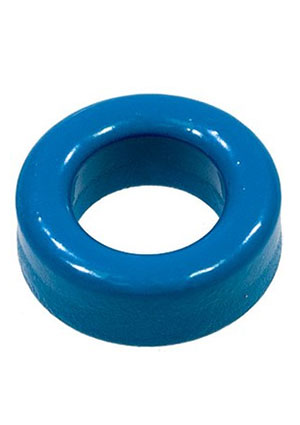

A10T16*9.6*6.3C, ферритовое кольцо R 16.0 x 9.60 x 6.30 аналог B64290L0045X038 с покрытием
У поставщика
ПроизводительACME
У поставщиков
1 200 шт.
Норм. уп.: 50
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 12срок до недели
Цена за шт12,04 ₽
Сумма6 020,00 ₽
В наличии1 200 шт
от 500 штюрлицам и ИП
500 шт · Склад 12 · 6 020,00 ₽
Описание
Ферритовое кольцо ACME A10T16*9.6*6.3C — тороидальный сердечник из Mn-Zn феррита с внешним диаметром 16 мм и высотой 6,3 мм. Материал A10 с начальной магнитной проницаемостью 10000 ±30% и температурой Кюри не ниже 130 °C. Применяется в синфазных дросселях для подавления электромагнитных помех в импульсных источниках питания и промышленной автоматике.
Технические характеристики
| Высота | 6.30 mm |
| Плотность | 4.90 g/cm³ |
| Корпус | Toroid (ring core) |
| Материал | A10 (Mn-Zn Ferrite) |
| Тип монтажа | THT (through-hole winding) |
| Применение | Conventional high µ for CM chokes |
| Удельное сопротивление | 0.15 Ω·m |
| Remanence 25C | 140 mT |
| Внутренний диаметр | 9.60 mm |
| Внешний диаметр | 16.0 mm |
| Remanence 100C | 110 mT |
| Температура Кюри | ≥ 130 °C |
| Initial permeability 25C | 10000 ± 30% |
| Temperature factor 0 20C | 0 ~ 1.5 *10^-6/°C |
| Temperature factor 20 70C | -0.5 ~ 1 *10^-6/°C |
| Размер кольца | 16x9x6.3 |
| Индукция насыщения, 25 °C | 410 mT |
| Индукция насыщения, 100 °C | 210 mT |
| Relative loss factor 10kHz 25C | < 10 |
| Relative loss factor 100kHz 25C | < 60 |
| Disaccommodation factor 10kHz 25C | < 2 *10^-6 |
| Hysteresis material constant 10kHz 25C | < 0.5 *10^-6/mT |
| Материал магнитопровода | A10 |
