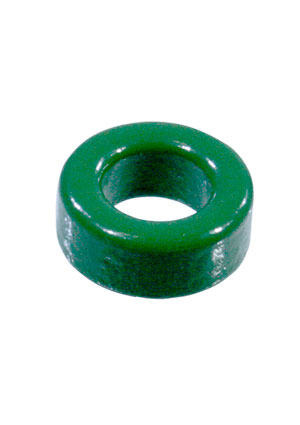

A10T10*6*4C, ферритовое кольцо R 10.0 x 6.00 x 4.00 T38 аналог B64290L0038X038
У поставщика
ПроизводительACME
У поставщиков
4 шт.
Норм. уп.: 100
Описание
Ферритовое кольцо ACME A10T10*6*4C из материала A10 (Mn-Zn феррит). Внешний диаметр 10 мм, внутренний 6 мм, высота 4 мм, начальная магнитная проницаемость 10000. Подходит для синфазных дросселей в импульсных источниках питания и фильтрах электромагнитных помех.
Технические характеристики
| Высота | 4.0 mm |
| Плотность | 4.90 g/cm³ |
| Корпус | toroid |
| Материал | A10 (Mn-Zn ferrite) |
| Тип монтажа | THT |
| Применение | Common mode chokes |
| Удельное сопротивление | 0.15 Ωm |
| Remanence 25C | 140 mT at 10kHz, H=1200A/m, 25°C |
| Внутренний диаметр | 6.0 mm |
| Внешний диаметр | 10.0 mm |
| Remanence 100C | 110 mT at 10kHz, H=1200A/m, 100°C |
| Температура Кюри | ≥130 °C |
| Начальная проницаемость | 10000 ± 30% at ≤10kHz, 0.25mT, 25°C |
| Disaccommodation factor | <2e-6 at 10kHz, <0.25mT, 25°C |
| Temperature factor 0 20C | 0 to 1.5e-6/°C at 10kHz, <0.25mT |
| Temperature factor 20 70C | -0.5 to 1e-6/°C at 10kHz, <0.25mT |
| Размер кольца | 10x6x4 |
| Relative loss factor 10kHz | <10e-6 at 10kHz, <0.25mT, 25°C |
| Relative loss factor 100kHz | <60e-6 at 100kHz, <0.25mT, 25°C |
| Индукция насыщения, 25 °C | 410 mT at 10kHz, H=1200A/m, 25°C |
| Hysteresis material constant | <0.5e-6/mT at 10kHz, 1.5-3.0mT, 25°C |
| Индукция насыщения, 100 °C | 210 mT at 10kHz, H=1200A/m, 100°C |
| Материал магнитопровода | A10 |
