DC/DC преобразователь, 1Вт, вход 4.5-5.5В, выход 5,0 / -5,0 В 100мА
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
2 242 шт.
Норм. уп.: 32
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт96,49 ₽
дешевле всех
Сумма964,90 ₽
В наличии2 200 шт
от 10 штюрлицам и ИП
от 41 — 89,94 ₽ (−7%)
Склад 13срок до недели
Цена за шт127,49 ₽
Сумма1 274,90 ₽
+ доплата 490,00 ₽
В наличии42 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 17 — 118,92 ₽ (−7%)
10 шт · Склад 39 · 964,90 ₽
Описание

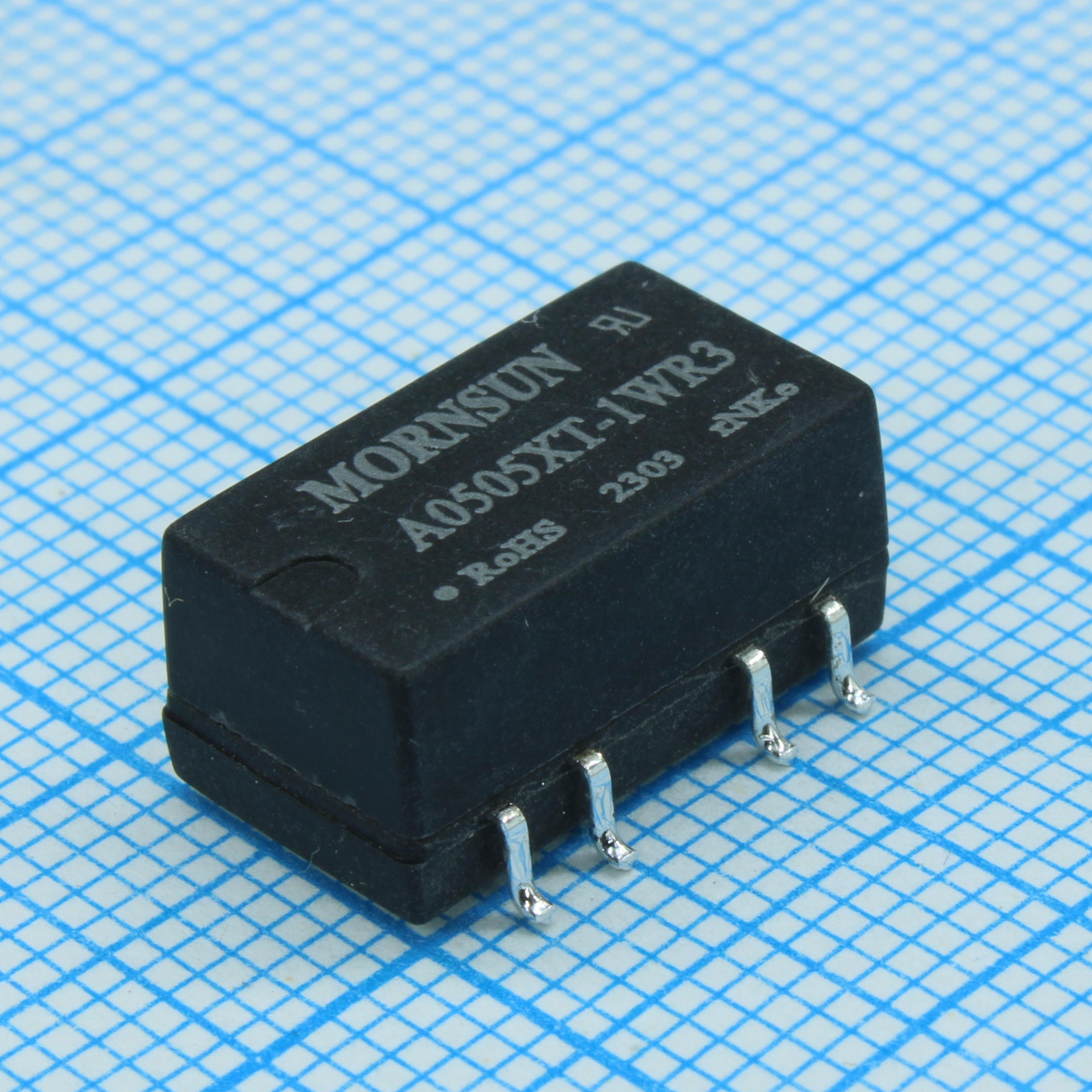

DC/DC преобразователь MORNSUN A0505XT-1WR3 мощностью 1 Вт. Работает от входного напряжения 4.5–5.5 В и выдаёт стабилизированные ±5 В при токе до 100 мА. Выполнен в компактном SMD-корпусе 15.2x8.5 мм. Подходит для гальванической развязки цепей в промышленной автоматике и встраиваемых системах.
Технические характеристики
| Тип | Isolated Module |
| Серия | A05_XT-1WR3 |
| Корпус | SMD |
| Горячая замена | Unavailable |
| Тип монтажа | SMD |
| Вес г | 1.4 |
| КПД, % | 82% |
| Описание | 1W isolated DC-DC converter, fixed input voltage, unregulated dual output |
| Mtbf khours | 3500 |
| Артикул | A0505XT-1WR3 |
| Применение | ITE (Commercial) |
| Вх. фильтр | Capacitance filter |
| Тип монтажа | поверхностный монтаж |
| Мощность, Вт | 1 W |
| Материал корпуса | Black plastic; flame-retardant and heat-resistant (UL94V-0) |
| Сертификация | UL/EN/BS EN/IEC |
| Размеры мм | 15.24 x 11.40 x 7.25 |
| ЭМС излучение | CE CISPR32/EN55032 CLASSB, RE CISPR32/EN55032 CLASSB |
| Корпус | 10-SMD Module, 6 Leads |
| Метод охлаждения | свободная воздушная конвекция |
| Output power w | 1 |
| Орган сертификации | CB, CE, cURus |
| Размеры | 0.60" L x 0.33" W x 0.29" H (15.2mm x 8.5mm x 7.3mm) |
| Помехоустойчивость ЭСР | IEC/EN61000-4-2 Air ±8kV, Contact ±4kV perf. Criteria B |
| Точность напряжения | See output regulation curve (Fig.1) |
| Описание | DC/DC Converters - SMD 1W DC/DC Converter isolated, unregulated in a PCB Mount Plastic Case |
| Число выходов | 2 |
| Surge voltage vdc | -0.7 to 9 |
| Напряжение выхода 1 | 5V |
| Voltage - Output 2 | -5V |
| Emc recommended cy | 1nF/2kVDC |
| Output voltage vdc | ±5 |
| Напряжение изоляции | 1.5 kV |
| Input current max ma | 257 |
| Рабочая температура | -40°C ~ 105°C |
| Входное напряжение (Макс.) | 5.5V |
| Мин. входное напряжение | 4.5V |
| Рекомендуемые C1/C2 ЭМС | 4.7µF/25V |
| Isolation voltage vdc | 1500 |
| Выходной ток, макс., мА | ±100 |
| Output current min ma | ±10 |
| Выходной ток, макс. | 100mA, 100mA |
| Мин. КПД, % | 78 |
| Efficiency typ percent | 82 |
| Emc recommended ldm uh | 6.8µH |
| Max capacitive load uf | 1200 |
| Ripple noise max mvp p | 75 |
| Case temperature rise c | 15 |
| Диапазон входного напряжения, В DC | 4.5-5.5 |
| Тип упаковки | Tube (туба) |
| Input current no load ma | 5 |
| Ёмкость изоляции, пФ | 20 |
| Защита от КЗ | Continuous, self-recovery |
| Input voltage nominal vdc | 5 |
| Linear regulation percent | ±1 |
| Макс. темп. хранения °C | 125 |
| Мин. темп. хранения °C | -55 |
| Input current full load ma | 244 |
| Сопротивление изоляции, МОм | 1000 |
| Уровень чувствительности к влаге | Уровень 1 |
| Load regulation max percent | 15 |
| Load regulation typ percent | 10 |
| Макс. раб. темп. °C | 105 |
| Мин. раб. темп. °C | -40 |
| Reflected ripple current ma | 15 |
| Switching frequency typ khz | 270 |
| Input current max no load ma | 10 |
| Reflow soldering peak temp c | 245 |
| Описание (англ.) | SMD,15.2x8.5mm DC DC Converters RoHS |
| Recommended input capacitor uf | 4.7µF/16V |
| Recommended output capacitor uf | 4.7µF/16V |
| Reflow soldering max duration s | 60 |
| Макс. влажность хранения, % RH | 95 |
| Температурный коэффициент, %/°C | ±0.02 |
