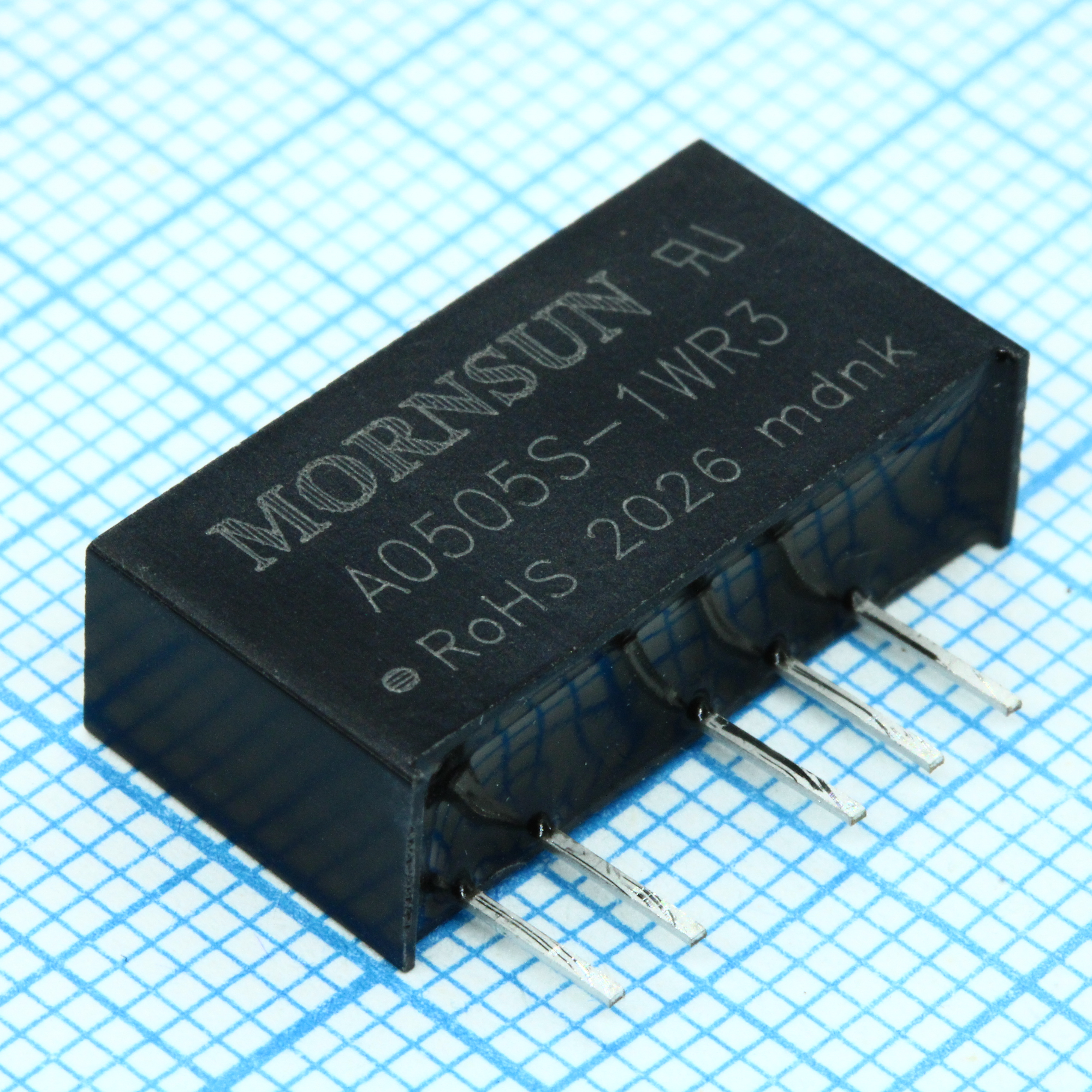

DC-DC преобразователь A0505S-1WR3 / 4.5..5.5В , ±5, 0.2А, 1Вт, SIP4
У поставщика
ПроизводительMORNSUN
КатегорияИсточники питания
У поставщиков
635 шт.
Норм. уп.: 25
Цены поставщиков
Склад 39
В наличии:399 шт.
Срок поставки: до недели
Норм. уп.: 25
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 169,63 |
| от 25 | 160,18 |
| от 41 | 154,97 |
| от 69 | 150,80 |
| от 115 | 147,27 |
Склад 13
В наличии:236 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 198,80 |
| от 14 | 185,98 |
| от 25 | 175,51 |
| от 75 | 167,73 |
| от 125 | 161,92 |
Описание
DC-DC преобразователь MORNSUN A0505S-1WR3 предназначен для изолированного преобразования напряжения. Модель обеспечивает стабилизированные выходы ±5 В при токе до 0.2 А и мощности 1 Вт. Компонент выполнен в компактном корпусе SIP4, что удобно для встраиваемых и промышленных решений. Преобразователь подходит для цепей с входным напряжением 4.5–5.5 В, гарантируя надежную гальваническую развязку.
Технические характеристики
| Вес | 2.1g |
| Тип | DC-DC преобразователь |
| Тип монтажа | THT |
| Артикул | A0505S-1WR3 |
| Стандарт ЭМС | CISPR32/EN55032 CLASS B |
| Тип упаковки | SIP |
| Монтаж | Выводной |
| Мин. КПД | 78% |
| Тип. КПД | 82% |
| Вых. напряжение | ±5V |
| Макс. пульс. шум | 15mVp-p |
| Пульсации шум тип. | 10mVp-p |
| Мощность | 1 Вт |
| Напр. изоляции | 1500VDC |
| Линейная регулировка | 1.2% |
| Размеры упаковки | 19.65x6.00x10.16mm |
| Total output power | 1W |
| Диап. вх. напр. | 4.5-5.5V |
| Макс. регулировка нагрузки | 15% |
| Типовая регулировка нагрузки | 10% |
| Частота перекл. | 270kHz |
| Сопр. изоляции | 1000MΩ |
| Напряжение | 5 В |
| Ном. вх. напр. | 5V |
| Емк. изоляции | 20pF |
| Макс. емкостная нагрузка | 1200µF |
| Темп. коэф. | ±0.02%/°C |
| Защита от КЗ | continuous, self-recovery |
| Типовой входной ток без нагрузки | 5mA |
| Output current per output | 100mA |
| Диап. темп. хр. | -55°C to 125°C |
| Типовой входной ток при полной нагрузке | 270mA |
| Диап. раб. темп. | -40°C to 105°C |
