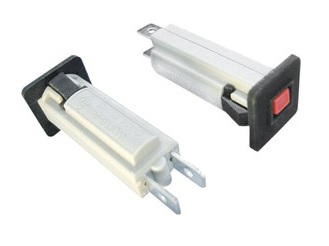

Автомат защиты 5 А, 250 В A-0710W, 5А, 250В
У поставщика
ПроизводительSang Mao
КатегорияУстройства защиты
У поставщиков
493 шт.
Цены поставщиков
Склад 13
В наличии:493 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 488,72 |
| от 10 | 464,59 |
| от 19 | 445,44 |
| от 38 | 428,59 |
| от 75 | 417,22 |
Описание
Автомат защиты Sang Mao A-0710W рассчитан на ток 5 А и напряжение до 250 В переменного тока. Устройство оснащено ручным сбросом и устанавливается в панель. Подходит для защиты цепей в промышленной автоматике и бытовой технике.
Технические характеристики
| Мощность, Вт | — |
| Reset | manual push reset |
| Серия | A-0710W (8091W) |
| Ток, А | 5 |
| Корпус | Circuit breaker, push reset |
| Напряжение, В | 250 |
| Тип монтажа | панельный монтаж |
| Сертификаты | CSA 10-15A 125VAC, VDE 4-10A 250VAC, 11-16A 125VAC |
| Частота | — |
| Размеры | 18.6mm x 18.6mm x 8.1mm (body, approximate) |
| Reset type | Manual push reset |
| Calibration | 25°C - 105% of rated current continuously carried; 106%-134% may trip or not; 135% trip within 1 hour; 200% trip within 1 minute |
| Вх. мощность | 32VDC / 125VAC / 250VAC |
| Производитель | SANG MAO |
| Panel cut out | 15.4mm x 0.8mm (approximate, see datasheet) |
| Коэф. сниж. | 10°C: x1.20; 15°C: x1.11; 20°C: x1.06; 25°C: x1.00; 30°C: x0.93; 35°C: x0.88; 40°C: x0.83; 45°C: x0.77; 50°C: x0.72; 55°C: x0.65; 60°C: x0.58 |
| Trip time curve | Overload 5 20A: 105%: no trip; 135%: trip within 1 hr; 150%: trip within 1 hr; 200%: 4-30 sec; 300%: 0.8-12 sec; 400%: 0.5-9.5 sec; 500%: 0.4-5.5 sec; 600%: 0.3-3 sec |
| Contact endurance | 125VAC x 150% rated current, 500 cycles |
| Темп. диапазон | 10°C to 60°C (derating) |
| Interrupt capacity | 125VAC x 1000A, 250VAC x 200A |
| Method of tripping | Thermal (TO) |
| Trip free behavior | Cycling trip-free |
| Эл. прочность | 1500 VAC for 1 minute |
| Method of operation | Automatic interruption, manual reset (R) |
| Trip free behaviour | cycling trip-free |
| Trip characteristics | 105% no trip, 106-134% may trip, 135% trip within 1 hour, 200% trip within 1 minute at 25°C |
| Derating factor table | provided for temperatures 10°C to 60°C |
| Сопр. изоляции | >100 MΩ |
| Applications approvals | CSA: 10-15A 125VAC; VDE: 4-10A 250VAC, 11-16A 125VAC |
| Calibration temperature | 25°C |
| Max internal resistance | 0.100 Ω |
| Диапазон темп. окр. | 10°C to 60°C (with derating) |
| Rated conditional short circuit current | 1000A with 16A gL/gG fuse (IEC-934) |
