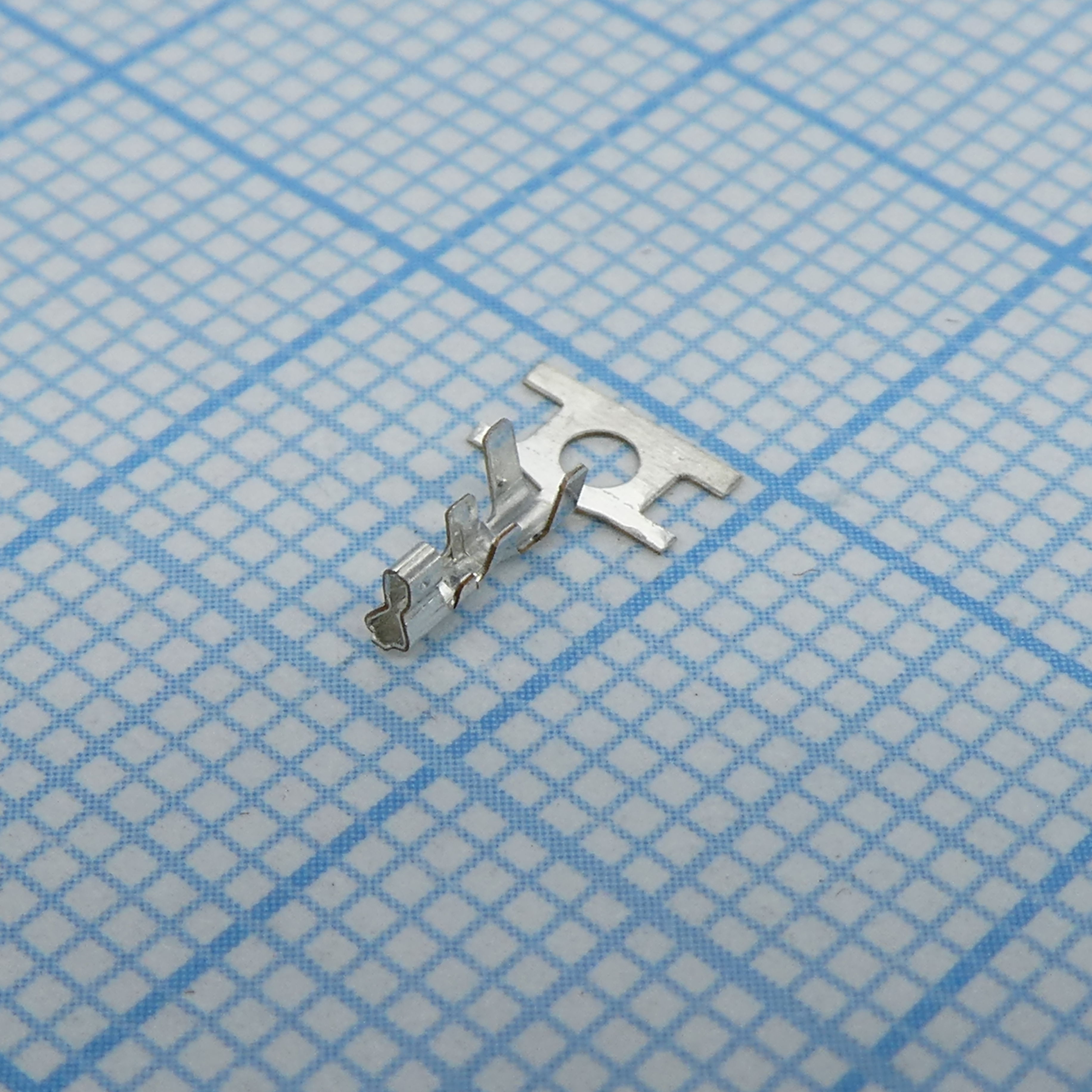

Контакт, Pico-SPOX™, Серия 87421, Гнездо, Обжим, 26 AWG
У поставщика
ПроизводительMOLEX
У поставщиков
6 277 шт.
Норм. уп.: 15000
Цены поставщиков
Склад 13
В наличии:6 277 шт
Срок поставки: до недели
Норм. уп.: 15000
Минимальная партия: 668 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,03 |
| от 437 | 0,90 |
| от 873 | 0,79 |
| от 1 745 | 0,70 |
| от 3 489 | 0,63 |
Описание
Контакт-гнездо MOLEX из серии Pico-SPOX™. Рассчитан на обжим проводов сечением 24–30 AWG. Выполнен в компактном корпусе для кабельного монтажа. Применяется в миниатюрных разъёмах для бытовой электроники и портативных устройств.
Технические характеристики
| Type | Stamped |
| Шкала | 15:1 |
| Серия | 87421 |
| Материал | Phosphor Bronze |
| Wire Gauge | 24-26 AWG |
| Размеры | Section y y: 1.35 mm; Section z z: 2.12 mm; Общая ширина: 2.49 mm; Общая высота: 1.45 mm; Общая длина: 5.14 mm; Прочие габариты: 0.8 mm, 0.89 mm, 0.71 mm, 0.70 mm, 1.00 mm, 1.13 mm, 1.16 mm, 1.71 mm, 3.0 mm, 57.1 mm, 61.1 mm, 47.1 mm, 70.2 mm, 02.1 mm |
| Дата чертежа | 2019/04/26 |
| Drawing size | A3 |
| Pin or Socket | розетка |
| Order numbers | 87421-0000, 87421-0100, 87421-0002, 87421-0102 |
| Under plating | Nickel-plating 1.27 micro-meter MIN |
| Contact Finish | Tin |
| Тип компонента | Receptacle Crimp Terminal |
| Packaging form | Reel Chain |
| Семейство продукта | Pico-SPOX 1.5mm Pitch |
| Покрытие контакта | Gold-plating 0.1 micro-meter MIN |
| Pre tin plating | 2.5 micro-meter MIN (heat treated matte tin) |
| Drawing revision | A |
| Insulation range | 0.95 - 1.20 mm |
| Описание | Headers & Wire Housings CRIMP TERMINAL Reel of 15000 |
| Applicable housing | 87439 Series |
| Общие допуски | 1 place: ± 0.2 mm; Angular: ± 3.0 °; 0 places: ± 0.2 mm; 2 places: ± 0.2 mm; 3 places: ± 0.2 mm; 4 places: ± 0.2 mm |
| Contact Termination | обжимной |
| Packing information | SPK-87421-001 |
| Applicable wire size | AWG #24-#26 |
| Примечание | Серия Pico-SPOX контакт-гнездо |
| Product specification | PS-87437-001 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Contact Finish Thickness | 98.4µin (2.50µm) |
| Описание (англ.) | Contact SKT Crimp ST Cable Mount 24-30AWG Pico-SPOXї Reel |
