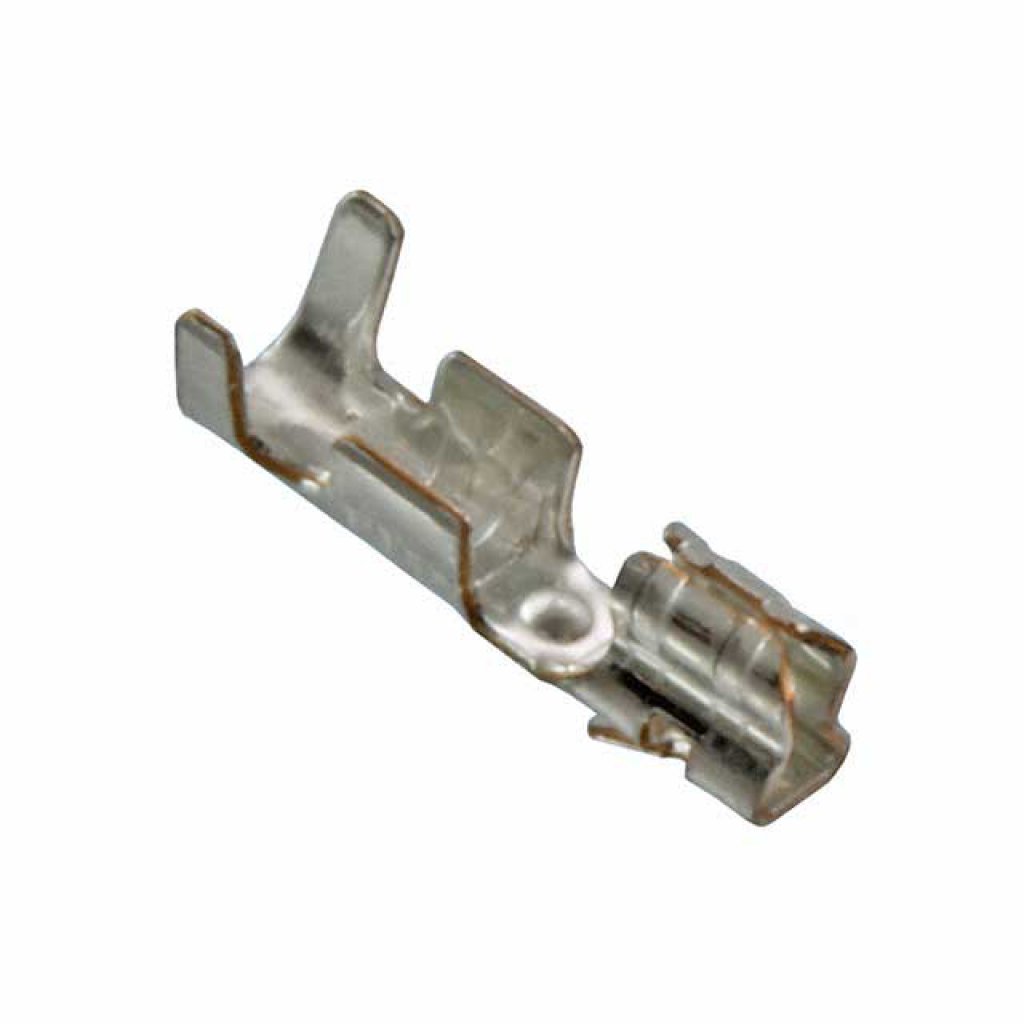

Контакт, SPOX™ BMI, Серия 5263, Гнездо, Обжим, 22 AWG
У поставщика
ПроизводительMOLEX
У поставщиков
33 283 шт.
Норм. уп.: 12000
Цены поставщиков
Склад 13
В наличии:33 283 шт
Срок поставки: до недели
Норм. уп.: 12000
Минимальная партия: 336 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,06 |
| от 2 028 | 1,69 |
| от 4 056 | 1,44 |
| от 8 112 | 1,24 |
| от 24 000 | 1,15 |
Описание
Контакт-гнездо MOLEX серии 5263 SPOX™ BMI предназначено для обжимного монтажа на провод. Рассчитано на сечение провода 22 AWG. Компонент поставляется на ленте и катушке для автоматизированной сборки. Применяется в автомобильной электронике и промышленных разъёмах.
Технические характеристики
| Пол разъёма | Receptacle |
| Серия | 5263 |
| Покрытие | Matte Tin Reflow Treatment (Pre-Plating) |
| Base metal | Phosphor Bronze |
| Диапазон проводов | AWG#22-28 |
| Dimension 1 | 4.0mm |
| Dimension 2 | 2.2mm |
| Dimension 3 | 2.4 ± 0.3mm |
| Dimension 4 | 6.1mm |
| Dimension 5 | 1.9 ± 0.3mm |
| Dimension 6 | 7 ± 0.4mm |
| Dimension 7 | 3.5mm |
| Dimension 8 | 0.7mm |
| Dimension 9 | 1.7mm |
| Dimension 10 | 2.1mm |
| Dimension 11 | 5.0mm |
| Dimension 12 | 2.3mm |
| Dimension 13 | 2.1mm |
| Дата чертежа | 2020/01/14 |
| Название продукта | MINI-SPOX 2.5 W/B RECEPTACLE CRIMP TERMINAL |
| Release date | 2020/05/13 |
| Order no reel | 08701039 |
| Тип компонента | Crimp Terminal |
| Packaging reel | Reel Chain |
| Drawing revision | J |
| Mate with series | 5267NA, 5267NAX, 5268NA |
| Описание | Board to Board & Mezzanine Connectors 2.5 Low Profile Crimp Rec Term 5263PBT |
| Order no poly bag | 08701040 |
| Plating thickness | 0.9 micro-meter |
| Packaging poly bag | Poly Bag Loose |
| Product specification | PS-5264-001 |
| Спецификация упаковки | 52639200-SPK PS 200 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Applicable housing series | 5264N |
| General tolerance 1 place | ± 0.2mm |
| General tolerance angular | ± 3.0 ° |
| General tolerance 0 places | ± 0.2mm |
| Описание (англ.) | Contact SKT Crimp ST Cable Mount 22-28AWG SPOXї Reel |
| Insulation outer diameter range | 1.15-1.9mm |
