Реле 8689830000 RCM270T30
В наличии
На своём складе
10 шт.
Норм. уп.: 1
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 163,85 |
| от 6 | 159,10 |
| от 12 | 156,72 |
| от 25 | 150,79 |
Описание

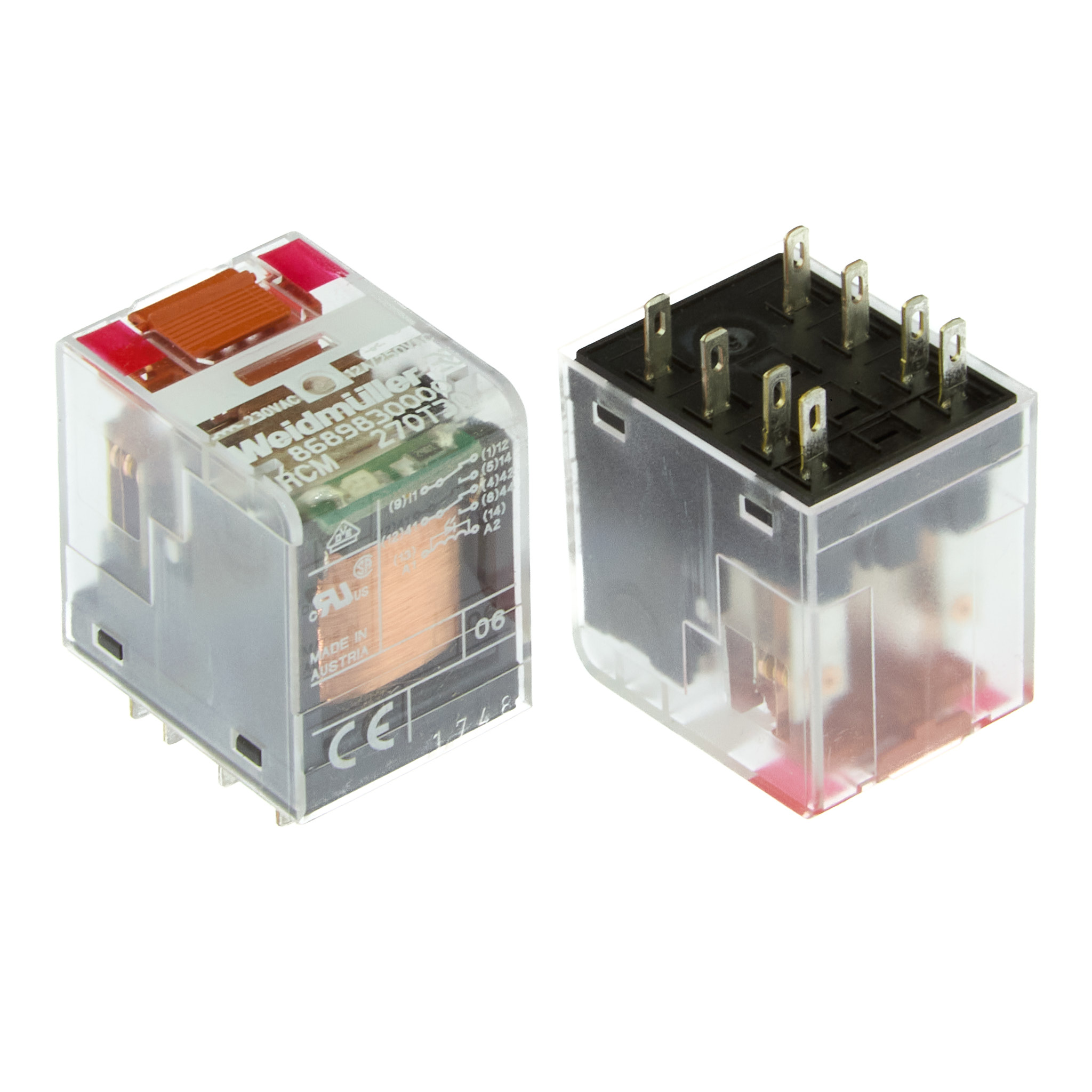

Реле Weidmuller RCM270T30 из серии RIDERSERIES RCM с двумя переключающими контактами. Компонент рассчитан на работу с катушкой переменного тока, мощность удержания составляет 1012 мВА. Корпус прозрачный, монтируется втычным соединением, габариты — 22.5 x 29 x 28 мм. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| RoHS | Соответствует |
| Тип | RCM270T30 |
| Глубина | 29mm |
| Ширина | 22.5mm |
| Etim 6 | EC001437 |
| Etim 7 | EC001437 |
| Etim 8 | EC001437 |
| Высота | 28mm |
| Корпус | RIDERSERIES RCM |
| Eclass 9 | 27-37-16-01 |
| Влажность | 40°C / 93% RH, без конденсата |
| Тип монтажа | Втычное соединение (plug-in) |
| Eclass 10 | 27-37-16-01 |
| Eclass 11 | 27-37-16-01 |
| EClass 12 | 27-37-16-01 |
| Стандарты | IEC 61810-1, UL 508 |
| Цветовой код | прозрачный |
| Hold power | 1012mVA |
| Нетто вес | 28.6g |
| Описание | Реле RIDERSERIES RCM, 2 переключающих контакта, катушка переменного тока |
| Артикул | 8689830000 |
| Test button | Да, с фиксацией и без фиксации |
| Напряжение катушки | 230V AC |
| Производитель | Weidmüller Interfaces GmbH & Co. KG |
| Задержка включения | ≤15ms |
| Допуск катушки | 15% |
| Пусковой ток | 24A / 20ms |
| Turn off delay | ≤10ms |
| Coil current ac | 4.4mA |
| Сопр. катушки | 19465Ω ± 15% |
| Номинальный ток | 12A |
| Номинальное напряжение | 230V AC |
| Степень загрязнения | 2 |
| Класс защиты | IP20 |
| Индикатор статуса | Красный светодиод |
| Certification csa | 249409-2426937 |
| Certification vde | 40011762 |
| Класс горючести | UL 94 V-2 |
| Certification curus | E522350 |
| Категория перенапр. | III |

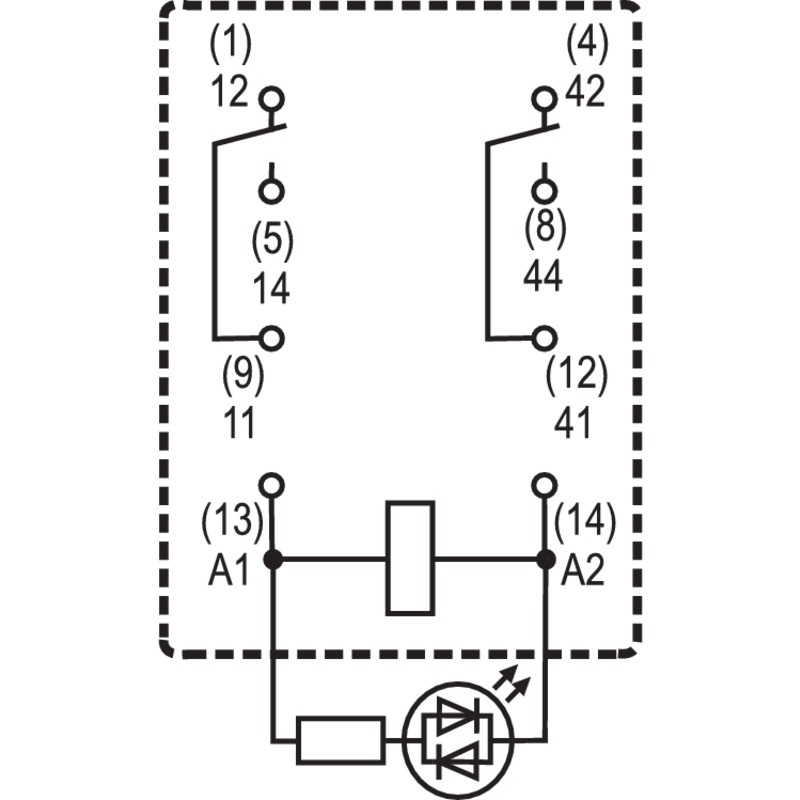

| Конфигурация контактов | 2 переключающих контакта (AgNi) |
| Switching current max | 12A |
| Clearance input output | ≥4mm |
| Pickup voltage typical | 184V AC |
| Типовое падение напряжения | 69V AC |
| Mechanical life ac coil | 20 x 10^6 cycles |
| Mechanical life dc coil | 30 x 10^6 cycles |
| Rated insulation voltage | 250V |
| Switching voltage max ac | 240V AC |
| Импульсное выдерживаемое напряжение | 5kV (1.2/50μs) |
| Insulation material group | IIIa |
| Диап. темп. хр. | -40°C...85°C |
| Minimum switching capacity | 1mA @ 24V, 10mA @ 12V, 100mA @ 5V |
| Диап. раб. темп. | -40°C...70°C |
| Mechanical position indicator | Да |
| Диэлектрическая прочность вход-выход | 2.5kVeff / 1 min |
| Эл. прочность разомк. конт. | 1.2kVeff / 1 min |
| Switching capacity ac resistive max | 3000VA |
| Switching capacity dc resistive max | 288W @ 24V |
| Dielectric strength adjacent contacts | 2.5kVeff / 1 min |
| Max switching frequency at rated load | 0.1Hz |
