Реле автомобильное сдвоенное пайка в плату. Упр.: 12VDC, Потр. мощн.: 1.1W. Комм.: NO/NC 10Aх2 14VDC/ 7Ax2 14VDC, конт.: 2х2 перекидных, размер (LxWxH) мм: 29.0 х 17.5 х 19.5.
У поставщика
ПроизводительSongChuan
У поставщиков
39 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:39 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 105,74 |
| от 8 | 103,74 |
| от 20 | 101,03 |
| от 30 | 96,88 |
| от 60 | 90,92 |
Описание

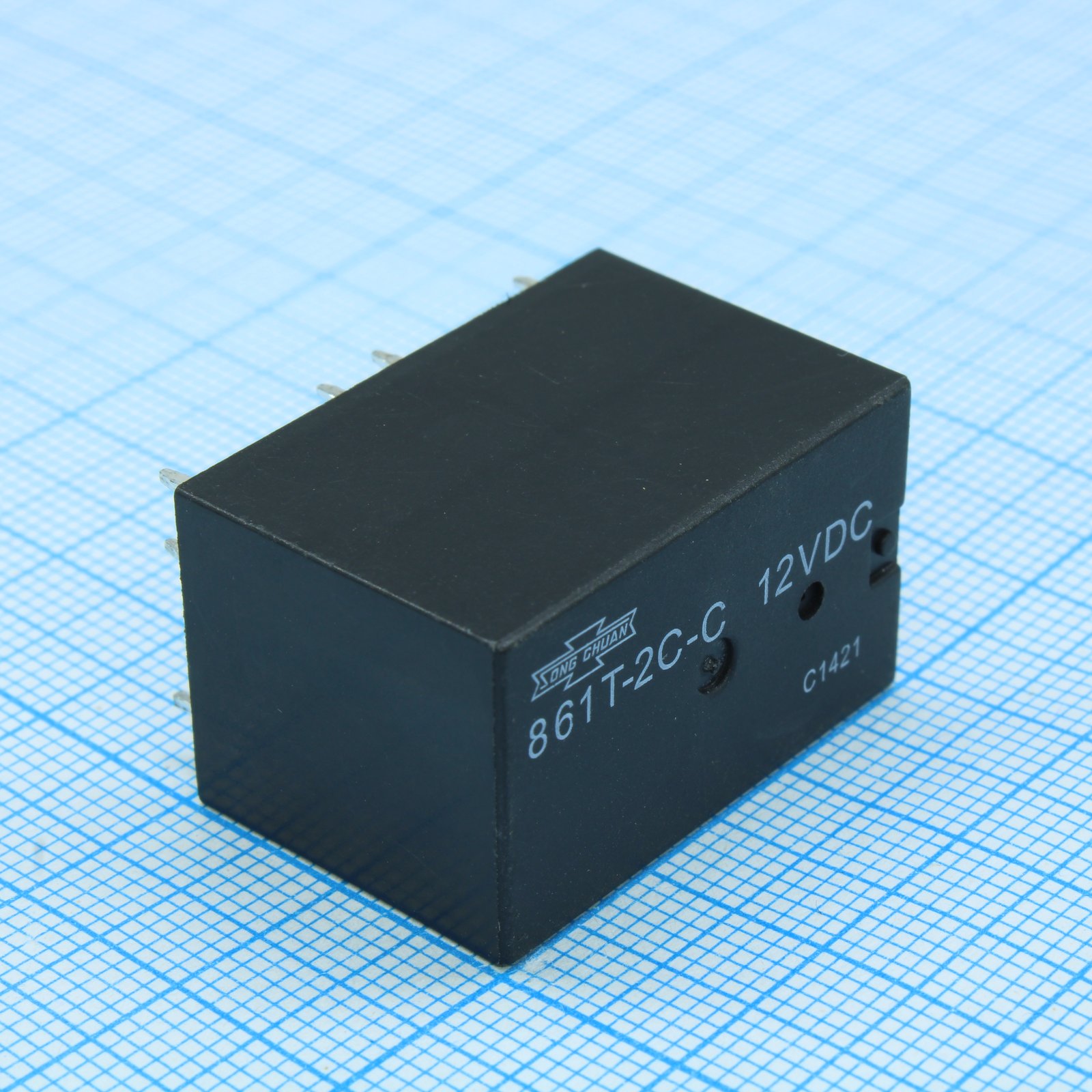

Реле автомобильное сдвоенное SongChuan 861T-2C-C 12VDC. Управляется напряжением 12 В, потребляемая мощность — 1,1 Вт. Коммутирует до 10 А при 14 В постоянного тока, имеет два перекидных контакта (2x2). Подходит для монтажа в плату и применяется в автомобильной электронике и промышленной автоматике.
Технические характеристики
| Elv | Compliant with ELV-Directive 2000/53/EC |
| RoHS | Compliant with RoHS-Directive 2002/95/EC |
| Модель | 861T-2C-C |
| Ширина | 17.5mm |
| Высота | 19.5mm |
| Длина | 29.0mm |
| Серия | 861 |
| Вес | Approx. 17.5g |
| Корпус | PCB mount |
| Герметизация | Flux tight |
| Тип монтажа | THT |
| Размеры | 29.0 x 17.5 x 19.5mm |
| Тип реле | Twin relay |
| Описание | Twin automotive PCB relay, flux tight |
| Применение | Car alarm control, power window control, wiper control, door lock control |
| Форма контакта | SPDM-DB (Single Pole Double Make-Double Break) |
| Время срабатывания | 4ms Max. |
| Время отпускания | 2ms Max. |
| Pickup voltage | 60% of rated voltage (67% for 2C contact configuration) |
| Тип клемм | PCB terminal |
| Сопр. катушки | 130Ohm |
| Падение напряжения | 10% of rated voltage |
| Электрический ресурс | 100,000 operations (1,800 ops/hr) |
| Мех. ресурс | 10,000,000 operations (18,000 ops/hr) |
| Материал контакта | AgSnO alloy |
| Ударопрочность | 10G, 11ms, half sine wave pulse |
| Contact rating db | 7Ax2 / 14VDC |
| Contact rating dm | 10Ax2 / 14VDC |
| Ном. ток катушки | 92.3mA |
| Coil rated voltage | 12VDC |
| Contact voltage drop | Typ. 50mV at 10A |
| Вибростойкость | 10-55Hz, amplitude 1.5mm |
| Примечание | 12VDC 10A SPDT |
| Конфигурация контактов | 2 Form C (2x SPDT) |
| Сопр. изоляции | 50MOhm Min. (DC 500V) |
| Раб. температура | -40 to +85C (no freezing) |
| Coil power consumption | approx. 1.1W |
| Max continuous voltage | 125% of rated voltage at 85C |
| Тип упаковки | Tube (туба) |
| Dielectric strength contact coil | AC 500V, 50/60Hz 1 min |
| Эл. прочность разомк. конт. | AC 500V, 50/60Hz 1 min |
