Реле автомобильное пайка в плату. Упр.: 12VDC, Потр. мощн.: 1.1W. Комм.: NC/NO 10A/15A 14VDC, конт.: 1 перекидной, размер (LxWxH) мм: 15.0 х 13.2 х 17.8. Открытый корпус.
У поставщика
ПроизводительSongChuan
У поставщиков
30 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:30 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 30,46 |
| от 23 | 29,47 |
| от 46 | 28,11 |
| от 100 | 26,21 |
| от 200 | 24,15 |
Описание

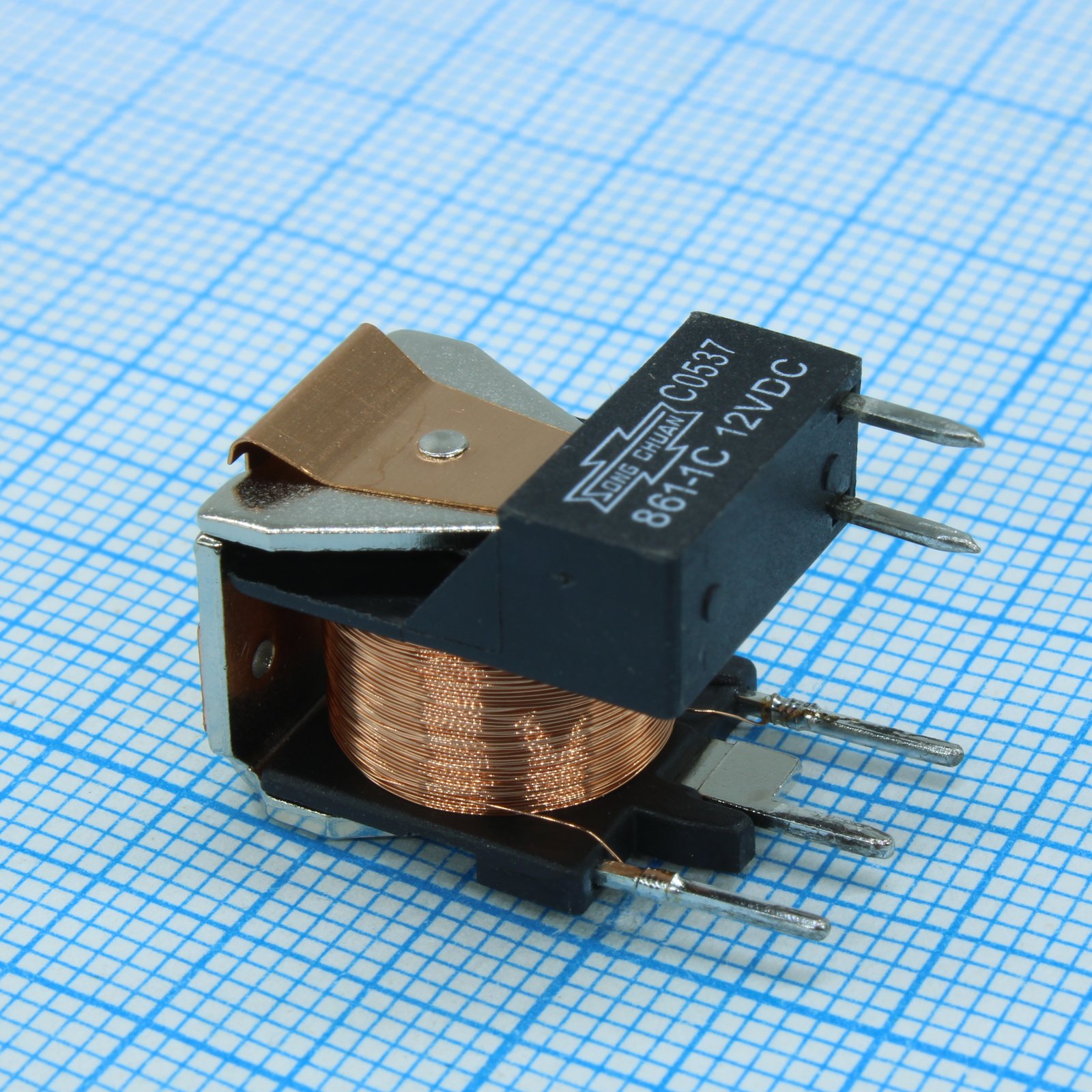

Реле автомобильное SongChuan 861-1C на 12 В постоянного тока. Модель с одним перекидным контактом, коммутирует до 10 А (NC) и 15 А (NO) при 14 В. Потребляемая мощность 1.1 Вт, корпус открытый, размеры 15.0 x 13.2 x 17.8 мм. Подходит для пайки в плату в автомобильной электронике и системах управления.
Технические характеристики
| Вес | 17.5g |
| Корпус | Open type |
| Тип монтажа | THT |
| Размеры | 15.0 x 13.2 x 17.8mm |
| Тип реле | Single relay |
| Sealed type | Open type |
| Ток катушки | 92.3mA ±10% |
| Напряжение катушки | 12VDC |
| Форма контакта | SPDT (1C) |
| Время срабатывания | 4ms max |
| Время отпускания | 2ms max |
| Соотв. ELV | Да |
| Pickup voltage | 60% of rated voltage (max at 85°C) |
| Соотв. RoHS | Да |
| Сопр. катушки | 130Ω ±10% |
| Падение напряжения | 10% of rated voltage (min at 23°C) |
| Электрический ресурс | 100,000 operations |
| Мех. ресурс | 10,000,000 operations |
| Материал контакта | AgSnO alloy |
| Ударопрочность | 10G, 11ms, half sine wave pulse |
| Contact rating nc | 10A/14VDC |
| Contact rating no | 15A/14VDC |
| Потребляемая мощн. | 1.1W |
| Contact voltage drop | 50mV at 10A |
| Вибростойкость | 10-55Hz, amplitude 1.5mm |
| Примечание | 12VDC 10A SPDT |
| Конфигурация контактов | SPDT |
| Сопр. изоляции | 50MΩ min (DC 500V) |
| Раб. температура | -40°C to +85°C |
| Max continuous voltage | 125% of rated voltage |
| Тип упаковки | Palette (палетта) |
| Dielectric strength between open contacts | AC 500V 50/60Hz 1min |
| Dielectric strength between contact and coil | AC 500V 50/60Hz 1min |
