Реле силовое в плату катушка 24В 0.2Вт. Комм.: 3А 120VAC/28VDC, конт.: 1 перекидной, размер (LxWxH) мм: 15.7 х 10.9 х 12.0.
У поставщика
ПроизводительSongChuan
У поставщиков
74 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:74 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 45,36 |
| от 50 | 41,55 |
| от 100 | 38,42 |
| от 200 | 36,08 |
| от 400 | 34,32 |
Описание

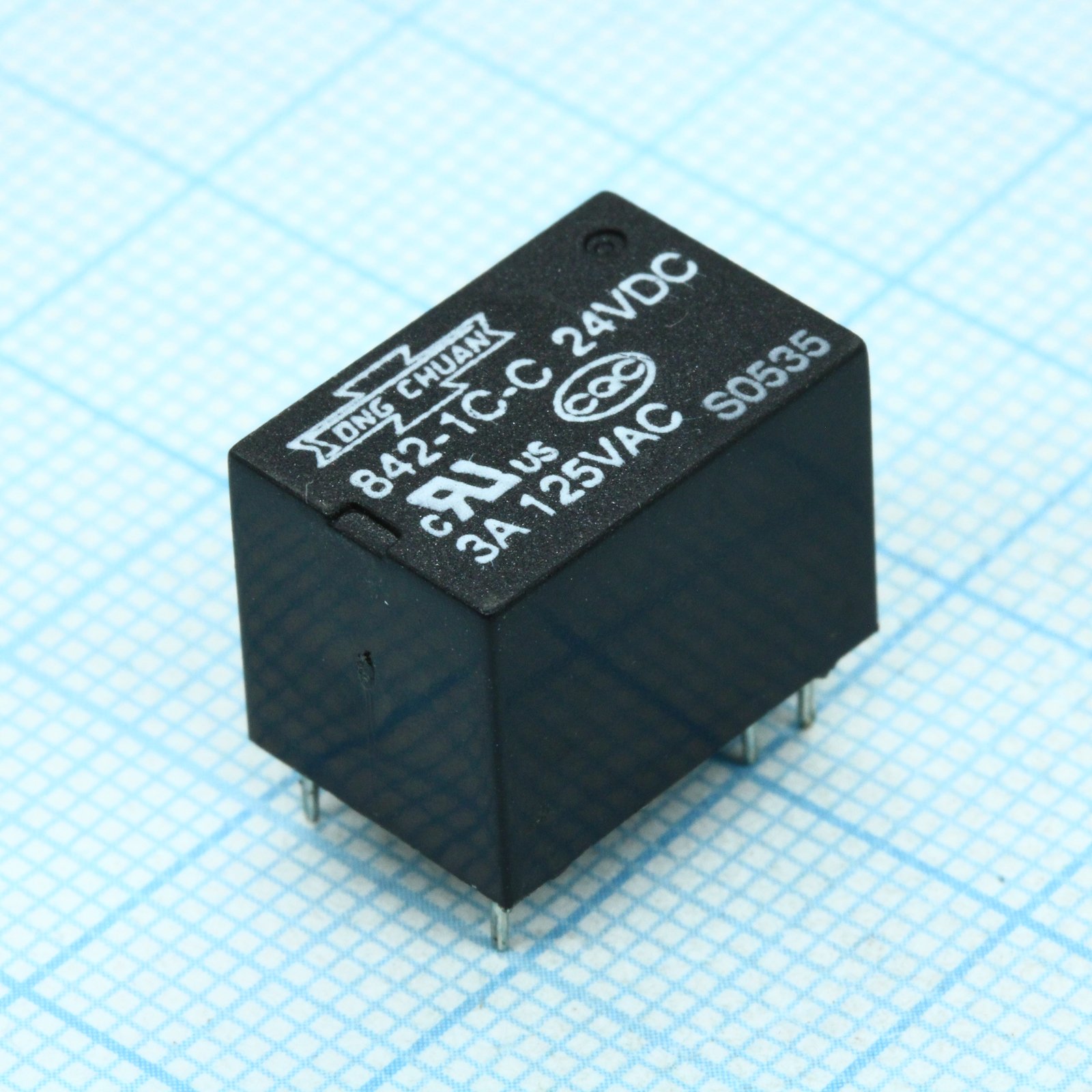

Силовое реле SongChuan 842-1C-C с катушкой на 24 В постоянного тока и потреблением всего 0,2 Вт. Коммутирует нагрузку до 3 А при 120 В переменного или 28 В постоянного тока, имеет один перекидной контакт (SPDT) в компактном корпусе для пайки в плату. Подходит для промышленной автоматики и бытовой электроники.
Технические характеристики
| RoHS | Complies with RoHS-Directive 2002/95/EC |
| Тип | Miniature PCB relay |
| Мощность, Вт | Coil: 0.2W |
| Вес | 4g approx |
| Ток, А | Switching: 3A/1A; Coil: 8.6mA |
| Корпус | PCB relay, flux tight |
| Напряжение, В | Coil: 24VDC; Switching: 125VAC/28VDC |
| Тип монтажа | THT |
| Частота | 50/60Hz (dielectric test) |
| Мощность катушки | 0.2W |
| Размеры | 15.7 x 10.9 x 12.0 mm (LxWxH) |
| Топология платы | 2.54mm, 7.62mm, 10.16mm, 12.7mm pin spacing |
| Артикул | 842-1C-C 24VDC |
| Выводы | PCB terminal |
| Ток катушки | 8.6mA ±10% at 23°C |
| Напряжение катушки | 24VDC |
| Форма контакта | SPDT (1C) |
| Время срабатывания | 10ms max |
| Время отпускания | 5ms max |
| Номин. контакта | 3A 125VAC / 3A 28VDC resistive load; 1A 125VAC / 1A 28VDC (300,000 operations) |
| Сопр. катушки | 2800Ω ±10% at 23°C |
| Электрический ресурс | 30,000 operations (1,800 ops/hr) |
| Мех. ресурс | 10,000,000 operations (18,000 ops/hr) |
| Pick up voltage | 75% of rated voltage max at 23°C |
| Terminal layout | стандартный |
| Материал контакта | AgNi alloy |
| Напряжение отключения | 10% of rated voltage min at 23°C |
| Одобр. безоп. | UL/CUL, File E74321, 3A 125VAC/30VDC |
| Ударопрочность | 10G operating extremes; 100G damage limits |
| Switching current | 3A / 1A |
| Коммутируемое напряжение | 125VAC / 28VDC |
| Сопр. контакта | 100mΩ max initial |
| Эл. прочность | AC500V 50/60Hz 1min between open contacts; AC500V 50/60Hz 1min between contact and coil |
| Вибростойкость | 10-50Hz, amplitude 1.5mm operating extremes; same damage limits |
| Примечание | 24VDC 3A SPDT |
| Сопр. изоляции | 100MΩ min at DC500V |
| Раб. температура | -25 to +75°C |
| Max continuous voltage | 160% of rated voltage at 75°C |
| Тип упаковки | Tube (туба) |
| Описание (англ.) | Реле пайка в плату. Упр.: 24VDC, Потр. мощн.: 0.2W. Комм.: 3А 120VAC/28VDC, конт.: 1 перекидной, размер (LxWxH) мм: 15.7 х 10.9 х 12.0. |
